Крановые распределители

Содержат рабочий элемент: пробку цилиндрическую или коническую, поворачивающуюся в корпусе. Пробки притираются к корпусу, а коническая прижимается пружиной в осевом направлении. Коническая пробка обеспечивает повышенную герметичность, повышаются усилия для управления. Это ограничивает применяемость для управления гидроприводом с большим расходом. Чтобы переключить необходимо повернуть рукоятку на 45 градусов.

Клапанные распределители

Обеспечивают полную герметичность и надежность длительной эксплуатации. Рабочий элемент в виде клапана перемещается а осевом направлении.

12

Обратные клапаны

Служат для пропускания жидкости в одном направлении.

Запирающий элемент в виде шарика прост и дешев, но не обеспечивает достаточной герметичности. Наиболее герметичный элемент в виде конуса, но требуется притирка и он дороже в изготовлении. Плунжерный элемент прост и дешев и обеспечивает достаточную герметичность.

Обозначение обратных клапанов:

Типовые схемы применения обратных клапанов

Клапан 1 дает возможность с помощью дросселя регулировать частоту вращения гидромотора 2 в одну сторону. Обратный клапан 4 создает определенное давление на входе в маслоохладитель 3, защищая последний от перегрузки.

13

Односторонние гидрозамки (управляемые обратные клапаны)

Эти гидрозамки с минимальным сопротивлением пропускают прямой поток масла, а обратный поток возможен только после принуди­тельного открытия запорного элемента с помощью гидравлически управляемого плунжера.

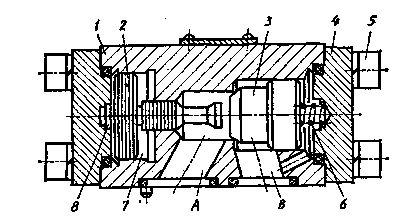

Гидрозамок состоит из корпуса 1, плунжера 2, запорного элемента 3, крышек 4, пру­жины 6, винтов 5 и уплотнений.

Прямой поток проходит из ли­нии А в линию В; поток из В в А возможен только при наличии давления управления в полости 8, сдвигающего вправо плунжер 2 и принудительно открывающего запорный элемент 3; полость 7 постоянно соединена с дренажной линией.

Типовая схема применения гидрозамка

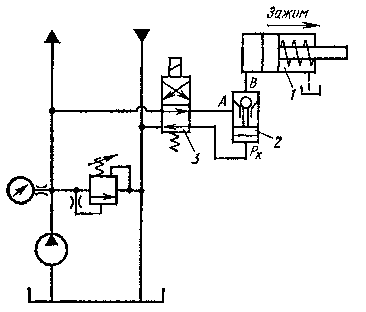

При случайном падении давле­ния в гидросистеме рабочая полость цилиндра 1 герметично запирается гидрозамком 2, исключающим случайный разжим детали в процессе обработки. При переключении распределителя 3 гидрозамок открывается давлением масла в линии Р_х, и поток рабочей жидкости из цилиндра сливается в бак через линии В и А гидрозамка и распределитель 3.

14

Клапаны давления

Предохранительные клапаны предохраняют гидропривод от давле­ния, превышающего установленное значение. Они действуют лишь в аварийных ситуациях.

При небольших расходах масла и рабочих давлениях при­меняют предохранительные клапаны прямого действия. При увеличении расхода масла и рабочего давления резко увеличиваются размеры пружины, поэтому в гидросистемах чаще используют аппараты непрямого действия, в которых небольшой вспомогательный клапан управляет перемещением пере­ливного золотника.

Редукционные клапаны служат для создания установленного постоянного давления в отдельных участках гидросистемы, сни­женного по сравнению с давлением в напорной линии.

При рабочих давлениях до 10 МПа (иногда до 20 МПа) для предохранения гидросистем от перегрузки применяют гидроклапаны давления.

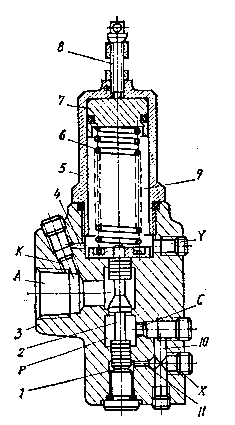

Состоит из следующих основных деталей: корпуса 3, колпачка 5, золотника 2, пружины 6, регулировочного винта 8 и втулки 7. Масло подводится к аппарату через отверстие Р и отводится через отверстие А. масло под давлением через канал 10 и малое отверстие 11 поступает в полость 1, а полость 9 через канал 4 – с отверстием А. Когда усилие от давления масла на торец золотника в полости 1 преодолевает усилие пружины 6 и усилие от давления масла на противоположный торец золотника в полости 9, золотник перемещается вверх, соединяя линию давления P со сливной линией A. Если линия А соединена с баком, аппарат работает в режиме предохранительного клапана.
