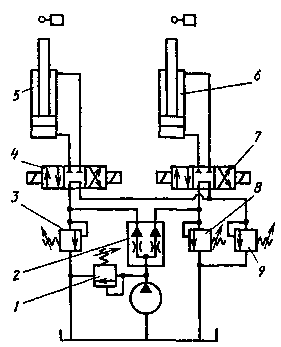

Типовая схема применения делителя потока
Делители потока 2 обеспечивают синхронное движение цилиндров 5 и 6 в обе стороны. При выключенных магнитах распределителей 4 и 7 насос частично разгружается. При переключении распределителей вправо цилиндры синхронно подымаются. Однако из-за ошибки деления один из цилиндров например 6, первый подает к упору, при этом делитель перекроет поток масла в поступающий цилиндр 5 и цилиндр также остановится. Давление в системе возрастает. Откроется клапан 8 и перепустит часть масла в бак давая возможность цилиндру 5 дойти до упора.
Конечные выключатели 9 дают сигнал на реверсирования движения. Клапаны 3 и 8 настраиваются на давление превышающее рабочее. Однако ниже давления предохранительного клапана 1. Клапан 9 исключает возможность опускания цилиндра под действием силы тяжести.
Дросселирующие гидрораспределители

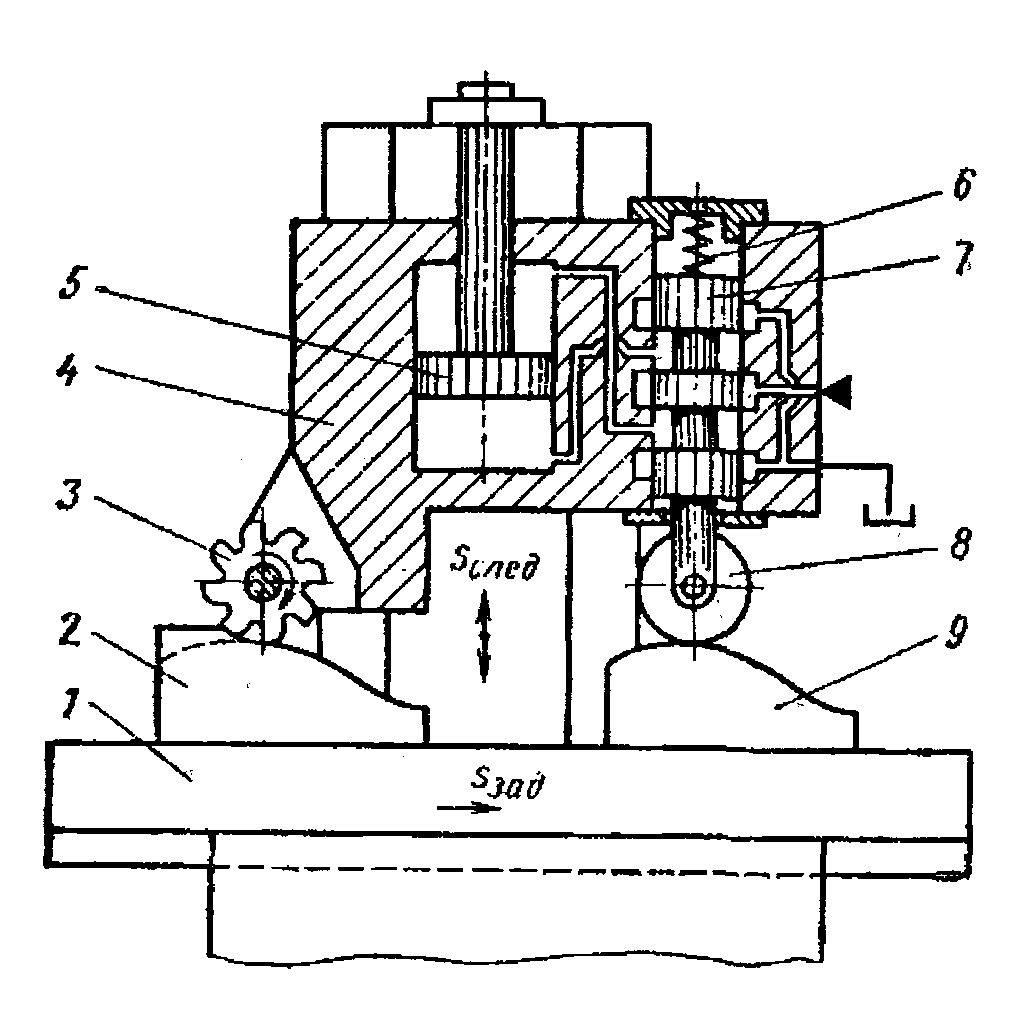

В
гидрокопировальной системе фрезерного
станка стол 1 с обрабатываемой деталью
2 и корпусом 9 перемещается со скоростью
задающей подачи S
.
Золотник 7 дросселирующего распределителя
пружиной 6 прижат через ролик 8 к корпусу
9, а корпус дросселирующего распределителя
жестко связан с кареткой 4 несущей
инструмент 3. Каретка перемещается
цилиндром 5, шток которого закреплен на
станине. При смещении золотника 7,
например вверх, масло из напорной линии
поступает в штоковую полость цилиндра,
а поршневая соединяется со сливной
линией, в результате чего цилиндр вместе
с кареткой 4 и корпусом распределителя
перемещается вверх (следует подача S
).

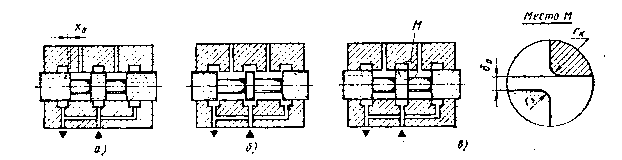

Распределители
с положительным перекрытием имеют
повышенную зону нечувствительности,
так как для открывания дросселирующих
щелей необходимо предварительно сместить
золотник на величину Х
.
Это значит что в гидрокопировальной
системе станка ухудшится точность
обработки. В распределителях с
отрицательным перекрытием имеет место
значительные перетечки масла из напорной
линии в сливную, что приводит к потере
мощности, а в ряде случаях – к падению
давления в гидросистеме при среднем
положении золотника. Отрицательными
характеристиками обладают дросселирующие
распределители с нулевым перекрытием,
однако нулевое перекрытие возможно
лишь теоретически. Если рассмотреть
геометрию рабочих кромок (А), можно
видеть, что при отсутствии осевого
зазора между торцами поверхностей,
проходное сечение не равно нулю из-за
радиального зазора S
(несколько
мкм).
25
Электрогидравлические приводы
Широкое распространение в станках и промышленных работах с ЧПУ получили электрогидравлические приводы с управлением от задающих электрических (шаговых) двигателей. Такие двигатели позволяют преобразовывать дискретные электрические сигналы управления, поступающие от электронной системы с ЧПУ, в дискретный поворот выходного вала с определенным углом поворота на каждый импульс, который называется угловым шагом.
Шаговый
двигатель обладает высоким быстродействием
и развивает на выходном валу крутящий
момент, достаточный для перемещения
золотника дросселируещего распределителя.
Угловой шаг шагового двигателя (типа
ШД5-Д1М) составляет 1,5
;
крутящий момент 40 Н*см; накопленная
частота подачи импульсов 8000 имп/с.

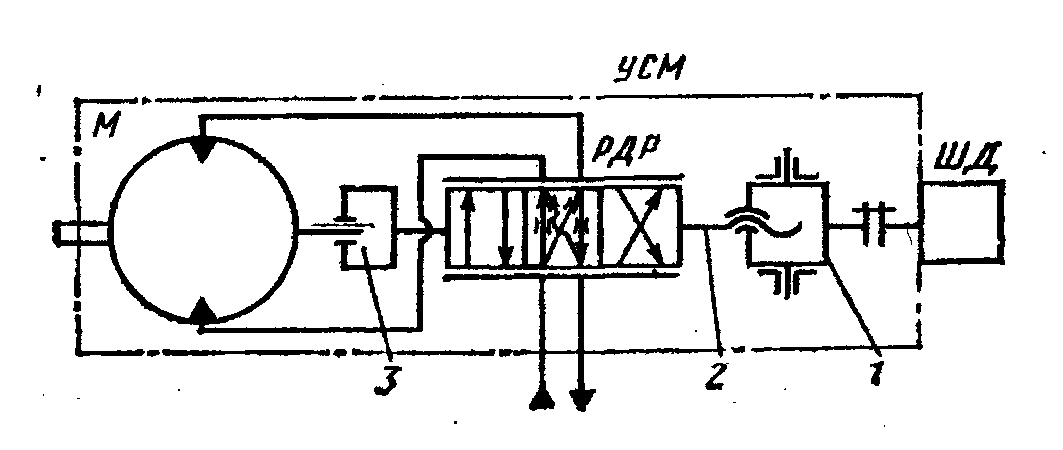

Схема электрогидравлического шагового привода вращательного движения (типа Э32Г18-2):
Электрические управляющие импульсы поступают на шаговый двигатель.
Вращение его выходного вала передается на гайку 1, запрессованную от осевого смещения. В зависимости от направления вращения гайки винт 2, связанный с золотником дросселирующего распределителя РДР, перемещается влево или вправо и сдвигает золотник относительно среднего положения. Масло под давлением направляется в рабочие полости гидромотора (М) так, что направление вращения выходного вала гидромотора совпадает с направлением вращения вала ШД.
Винт 2 своим вторым концом связан с валом гидромотора (М) через шлицевую муфту 3. Поэтому при вращении этого вала винт вворачивается в гайку или выворачивается из нее, перемещаясь вдоль оси по направлению к нейтральному положению РДР.
Если вал ШД повернется на какой-либо угол и остановится, то вал гидромотора повернется на такой же угол. Если же вал ШД будет вращаться с постоянной угловой скоростью, то вал гидромотора будет вращаться с такой же частотой, но с некоторым отставанием по углу (рассогласование по положению). После остановки вала ШД, вал гидромотора (М) «догонит» его и остановится в том же угловом положении с точностью менее одного импульса.
Крутящий момент на выходном валу гидромотора в 100 и более раз превышает момент на валу ШД, поэтому элементы привода, представляют собой гидравлический усилитель крутящих моментов.
