3.4 Функциональная архитектура

Функциональная архитектура описывает соответствующее распределение функциональных возможностей в сети TMN, что позволяет создавать блоки функ­ций, из которых может быть построена сеть TMN произвольной сложности. Опре­деление блоков функций и опорных точек между блоками функций приводит к тре­бованиям спецификаций интерфейсов, рекомендованным для сети TMN. Блоки функций обеспечивают общие функции, которые позволяют сети TMN выполнять функции управления. Вид функциональной архитектуры сети TMN, применительно к интерфейсу "человек-машина", приведен на рисунке 3.8.

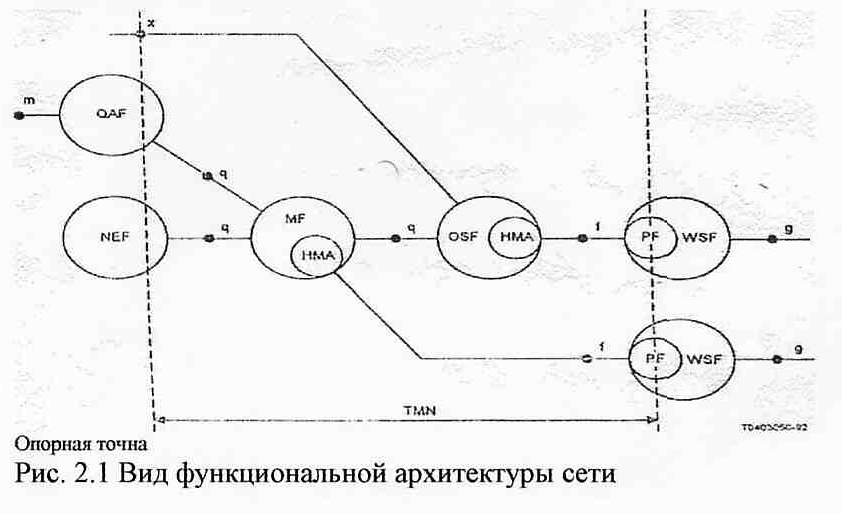

Рисунок 3.8 – Вид функциональной архитектуры сети.

1. Блоки функций сети tmn

Каждый блок функций составляется из функциональных компонентов. Функциональные компоненты, допустимые в каждом блоке функций, пока­заны в таблице 1.

Таблица 1 – Связь функциональных блоков с функциональными компонентами

Блок функций	Функциональные компо­ненты	Взаимодействую­щие функции передачи со­общений
OSF	МIB, OSF-MAF(A/M), НМА	MCFX, MCFq3, MCFf
OSF подчиненный а)	МIB, OSF-MAF(A/M), ICF, НМА	MCFX, MCFq3, MCFf
WSF	PF	MCFf
NEF q3 б)	МIB, NEF-MAF(A)	MCFq3
NEFqx б)	МIB, NEF-MAF(A)	MCFqx
MF	МIB, MF-MAF(A/M), ICF, НМА	MCFq3,MCFqx, MCFf
QAFq3 с)	МIB, QAF-MAF(A/M), ICF	MCFq, MCFm
QAFqx	МIB, QAF-MAF(A/M), ICF	MCFqx, MCFm

Примечание - MAF(A/M) означает прикладную функцию управления в роли агента или администратора.

а) Это есть функция в подчиненном уровне логической уровневой архитектуры.

б) Функция NEF включает в себя также ресурсы связи и обеспечения, которые входят в сеть TMN.

в) Когда функция QAF q₃ используется в роли администратора, опорная точка q₃ лежит между функциями QAF и OSF.

PF - Функция представления; MCF - Функция передачи сообщений; MIB - База ин­формации управления; MAF - Прикладная функция управления; ICF - Функция пре­образования информации; А/M - Агент/администратор; НМА - Адаптация «человек-машина».

Блок функций операционной системы (OSF) обрабатывает информацию, относящуюся к управлению электросвязью, с целью контроля / координации и / или

управления функциями электросвязи, включая функции управления (то есть самой сети TMN).

Блок функций элемента сети (NEF) является блоком функций, связанным с сетью TMN с целью его контроля и/или управления. Функции NEF обеспечивают электросвязь и выполняют функции, требуемые сети электросвязи, когда она нахо­дится в состоянии управления.

Функция NEF включает функции электросвязи, которые являются объектом управления. Эти функции не являются частью сети TMN, однако сети TMN можно представить с помощью функции NEF. Та часть функции NEF, которая обеспечива­ет это представление в сети TMN, является частью самой сети TMN, в то время как сами функции электросвязи к сети TMN не относятся.

Блок функций рабочей станции (WSF) обеспечивает средства для интер­претации информации сети TMN пользователю информации управления.

Функции WSF включает в себя средства для стыка с пользователем - челове­ком. Считается, что подобного рода средства не является частью сети TMN, и пото­му эта часть функции WSF показана за границей сети TMN.

Блок функции медиатизации (MF) обрабатывает информацию, проходя­щую между блоками OSF и NEF или (QAF), таким образом, что эта информация со­ответствует требованиям блоков функции, присоединяемых к функции MF. Это мо­жет быть необходимым, поскольку область информации, с которой имеют дело раз­личные блоки функции электросвязи в одной и той же опорной точке может быть различной. Блоки функций медиатизации могут хранить, адаптировать, фильтро­вать, ограничивать и сжимать информацию.

Блок функций Q - адаптера (QAF) используется для под соединения в виде части сети TMN тех объектов не - сети TMN, которые аналогичны функциям NEF и OSF. Обязанностью функции QAF является обеспечение связи между опорной точ­кой сети TMN и опорной точкой не сети - TMN, и поэтому эта последняя деятель­ность показана вне сети TMN.

Для установления границ блоков функций управления вводится принцип опорной точки. Опорные точки сети TMN определяют границы услуг между двумя блоками функций управления. Назначением опорных точек является идентификация информации, проходящей между блоками функций.

Определены три класса опорных точек сети TMN, а именно:

q- класс между функциями OSF, QAF, MF- NEF,

f-класс для присоединения функции WSF;

х- класс между функциями OSF двух сетей TMN или между функцией OSF одной сети TMN и эквивалентной функциональностью типа функции OSF другой сети.

Кроме то­го, имеются два других класса опорных точек не сети TMN, это:

g- класс между функцией WSF и пользователями;

т- класс между функцией OAF и управляемыми объектами не сети TMN.
