1 Общие положения

Задача управления сетью связи состоит в том, чтобы предоставить ее опера­тору возможность поддерживать нормальную эксплуатацию сети, осуществлять ее техническое обслуживание с минимальными затратами, обеспечивая при этом тре­буемый уровень качества обслуживания абонентов. Наиболее эффективно эту зада­чу молено решить, опираясь на концепцию сети управления электросвязью (Tele­communications Management Network - TMN).

Концепция TMN, разработанная и утвержденная Международным союзом электросвязи (МСЭ), определяет принципы создания единой системы управления (СУ) для телекоммуникационных сетей разных уровней и масштабов, представляю­щих различные типы услуг. Возможность применения такой СУ связана с отсутст­вием жесткой привязки TMN к какой- либо транспортной системе и особенностям конкретной сети. Вся информация, необходимая для управления, располагается в единой базе данных, которая может изменяться и пополняться описаниями новых объектов управления, а весь обмен служебными данными TMN может осуществ­ляться с использованием существующей транспортной системы управления.

Основная идея концепции TMN - обеспечение самостоятельной сетевой структуры для взаимодействия различных типов телекоммуникационного оборудо­вания и управляющих устройств, использующих стандартные протоколы и интер­фейсы (стыки). Следует отметить, что эта концепция, объединив в себе все функции

существующих СУ, добавила к ним универсальность, динамичность и сервис высо­кого уровня.

Комплексный характер, законченность и независимость от управляемой сети выгодно отличают концепцию TMN от других подходов к сетевому управлению. Благодаря интеллектуальному интерфейсу, который обеспечивается средствами TMN, для управлениями сетями различного назначения не требуется специальная подготовка, учитывающая специфику функционирования конкретной сети [1, 6, 7, 13].

Новая идеология управления эксплуатацией сетей электросвязи на основе TMN, активно внедряемая в настоящее время на мировом телекоммуникационном рынке, позволяет решать поставленные задачи.

Сеть TMN по сложности может изменяться от очень простого соединения между операционной системой и отдельным оборудованием электросвязи до слож­ной сети, соединяющей большое количество различных типов операционных систем и аппаратуры электросвязи. Она может обеспечить функции управления и обеспе­чить соединения, как между самими операционными системами, так и между опера­ционными системами и различными участками сети электросвязи. Сеть электросвя­зи состоит из многих типов аналоговой и цифровой аппаратуры связи и взаимосвя­занного вспомогательного оборудования, таких как системы передачи, коммутаци­онные системы , мультиплексоры, терминалы сигнализации, интерфейсный процес­сор, центральный процессор, контроллеры кластеров, файловые процессоры и др. При управлении такое оборудование обычно называется элементами сети (NE).

На рисунке 1.1 приведен общий вид связи между сетью TMN и сетью электро­связи, которой она управляет. Схематическая сеть TMN является самостоятельной сетью, которая стыкуется с сетью электросвязи в нескольких различных точках для передачи / приема информации к ним и от них и для управления их работой. Сеть TMN может использовать часть сети электросвязи для обеспечения своих соедине­ний. Таким образом, это будет требованием для управления TMN с помощью сети TMN. Граница сети TMN может охватывать услуги абонент / пользователь и аппа­ратуру и управлять ими.

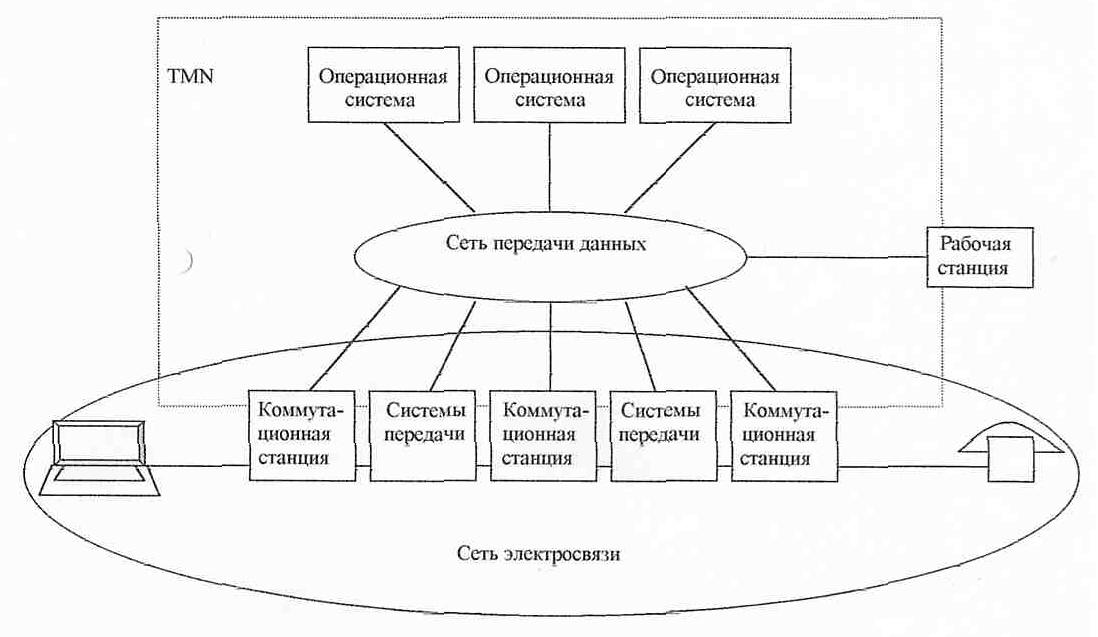

Рисунок 1.1 - Общий вид связи между сетью управления электросвязью и сетью электросвязи

Элемент сети (NE) включает оборудование электросвязи (или групп / частей оборудования электросвязи) и вспомогательное оборудование или любой элемент или группу элементов, считающихся принадлежащими к среде электросвязи, кото­рые выполняют функции NEF. Элемент сети может при желании содержать какие-либо блоки функций другой сети TMN в соответствии с требованиями его реализа­ции. Существующее оборудование, подобное элементу сети, но не обладающее стандартным интерфейсом сети TMN с помощью функций Q-адаптера, который бу­дет обеспечивать необходимую функциональность для преобразования нестандарт­ного и стандартного интерфейсов управления.

Рабочая станция (WS) представляет систему, которая выполняет функции ра­бочей станции. Функции рабочей станции преобразуют информацию в формат при­годный для отображения в опорной точке g. и наоборот.

Операционная система (OS) - это система, выполняющая функции управле­ния. Операционная система может при необходимости обеспечивать функции MF, QAF и WSF.

Медиатор (MD) представляет собой устройство, выполняющее функции ме­диатизации. Медиатор может также обеспечивать при необходимости функции OSF, QAF и WSF.

Q-адаптер (QA) - это устройство, соединяющее элементы сети или операци­онные системы с несовместимыми для сети TMN интерфейсами (в опорных точках т) с интерфейсами Qx и Q₃.

Сеть передачи данных представляет собой сеть электросвязи в рамках сети TMN, которая обеспечивает функцию передачи данных.
