Ствол №1
Исходные данные:
Данные |
На пов-ти |
Шахта |
a |
1,595 |
3,826 |
b |
3,04 |
5,33 |
c |
1,505 |
1,507 |
d |
21,557 |
48,231 |
α |
168,3819 |
178 |
β |
7,7766 |
1,591 |
γ |
3,8408 |
0,449 |
ρ |
206265 |
|
e |
0,0015 |
|
μ |
0,001 |
|
λ |
0,00005 |
Определение ошибки проектирования створа отвесов
На точность проектирования влияют следующие факторы: действие воздушного потока, капеж, схождение отвесов к центру земли, упругость проволоки и др. Вследствие этого створ отвесов на ориентируемом горизонте может составить со створом отвесов на дневной поверхности некоторый угол Θ, который вычисляется по формуле:
(1.11)
где е = 1,5 мм – линейная ошибка проектирования отвесов;
с = 1,505 м – расстояние между отвесами;
ρ = 206265”.
Ошибка проектирования створа отвесов достигает наибольшего значения, когда линейные погрешности проектирования отвесов перпендикулярны створу и ориентированы в разные стороны. В этом случае формула приобретает вид:
На практике чаще всего используется примыкание способом соединительного треугольника.
Определение ошибки примыкания способом соединительного треугольника
Погрешность примыкания на поверхности определяется по формуле:
(1.12)
где МДСВ – погрешность измерения примычного угла на поверхности.

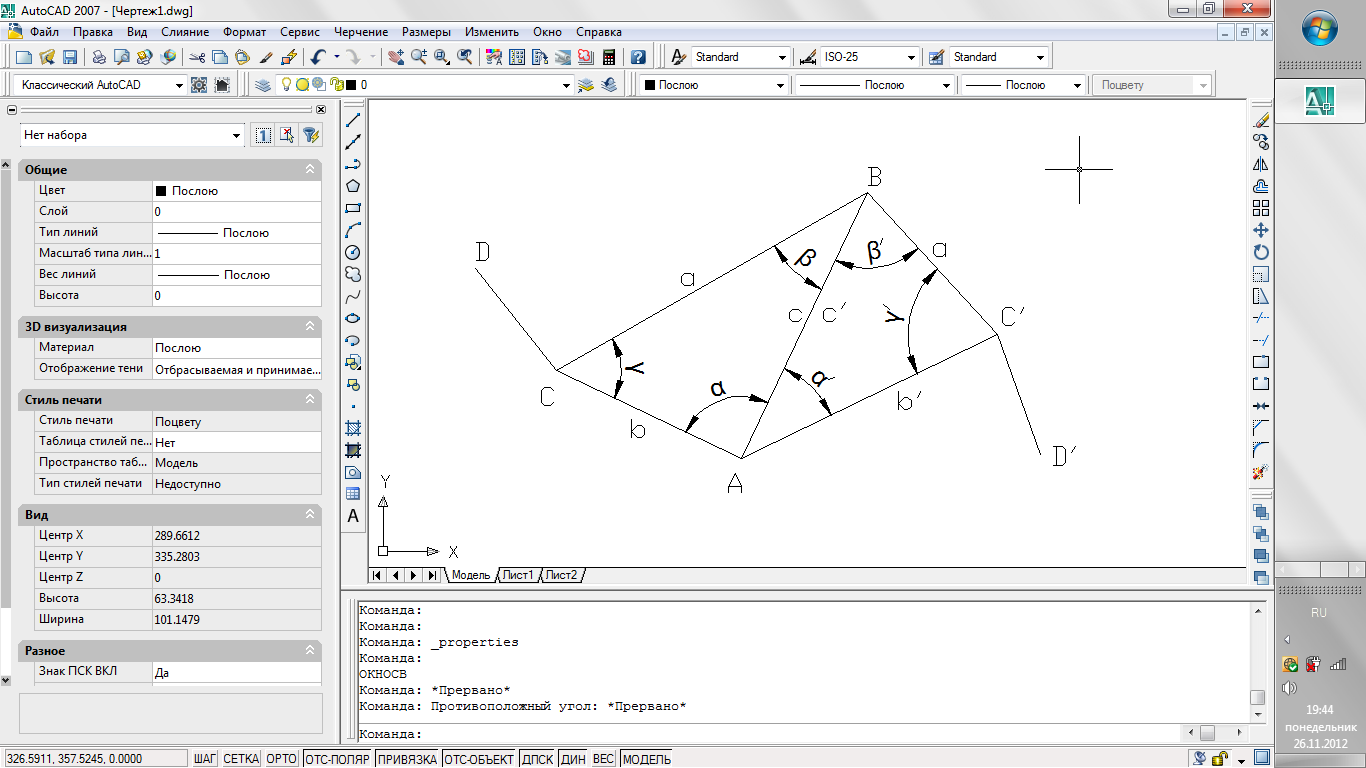

Рис 1.4 Схема ориентировки при примыкании к отвесам способом соединительного треугольника
Если ошибки центрирования ет=ес=е, то МДСВ вычисляется по формуле:
,
(1.13)
где mi – инструментальная ошибка,
е – линейная ошибка центрирования теодолита и сигналов,
d – длина примычной стороны на поверхности.
,
(1.14)
где m0 – ошибка отсчитывания,
mv – ошибка визирования на сигнал,
n – число повторений.
Ошибку вычисленного угла Мβ при отвесе В найдем по формуле:
(1.15)
Аналогично для угла α при отвесе А:
(1.16)
где Mγ – ошибка измерения угла γ соединительного треугольника АВС, определяется по формуле:
,
(1.17)
где mi – инструментальная ошибка (для теодолита 2Т30)
, (1.18)
ma, mb, mc – ошибки измерения сторон a, b, c соединительного треугольника АВС, определяются по формуле:
ms = μ*s1/2 + λ*s,
где μ = 0,001 м1/2 , λ = 0,00005 – коэффициенты влияния случайных и систематических ошибок;
S – длина стороны соединительного треугольника
mа = 0,001*1,595/2 + 0,00005*1,595=0,001243
mb = 0,001*3,04/2 + 0,00005*3,04=0,001896
mc = 0,001*1,505/2 + 0,00005*1,505=0,001302
Аналогично для угла α при отвесе А:
Следовательно погрешность примыкания на поверхности:
Погрешность примыкания в шахте определяется по формуле:
(1.19)
где МАС’Д’ – погрешность измерения примычного угла шахте.
Все расчетные параметры найдем по формулам как при примыкании на поверхности:
m'а = 0,001*3,8261/2 + 0,00005*3,826=0,002147
m'b = 0,001*5,331/2 + 0,00005*5,33=0,002575
m'c = 0,001*1,5071/2 + 0,00005*1,507=0,001303
Погрешность
примыкания в шахте:
Погрешность ориентирования ствола №1:
