5. Коммутация в машинах постоянного тока. Коммутация в коллекторных машинах. Степени искрения. Защита обмотки якоря. Подавление радиопомех.

Коммутацией в электрических машинах называется процесс переключения секций обмотки из одной параллельной ветви в другую и связанные с этим явления.

Коммутация в коллекторных машинах постоянного тока

Необходимым условием долговечности коллекторной машины постоянного тока является отсутствие искрения под щетками, так как искры быстро разрушают пластины коллектора и щетки.

Причины искрения могут быть механическими и электрическими. Основная механическая причина искрения - это ухудшение контакта между коллектором и щетками.

Электрической причиной является неудовлетворительная коммутация. Коммутацией в электрических машинах называется совокупность явлений происходящих при изменении направления тока в секциях обмотки якоря во время замыкания щетками этой секции накоротко.

Время, в течение которого секция обмотки вращающегося якоря замкнута щеткой накоротко, называется периодом коммутации:

вщ - ширина щетки;

Vk - окружная скорость коллектора.

Степень искрения:

Согласно установленным требованиям, искрение на коллекторе оценивается степенью искрения (классом коммутации) под сбегающим краем щетки. Степень 1 – искрения нет (темная коммутация). Степень 1¼ – слабое искрение под небольшой частью щетки, не вызывающее почернения коллектора и появления нагара на щетках. Степень 1½ – слабое искрение под большей частью щетки, приводящее к появлению следов почернения на коллекторе, легко устраняемого протиранием поверхности коллектора бензином, и следов нагара на щетках. Степень 2 – искрение под всем краем щетки. Допускается только при кратковременных толчках нагрузки и при перегрузке. Приводит к появлению следов почернения на коллекторе, не устраняемых протиранием поверхности коллектора бензином, а также следов нагара на щетках. Степень 3 – значительное искрение под всем краем щетки с появлением крупных вылетающих искр, приводящее к значительному почернению коллектора, не устраняемому протиранием поверхности коллектора бензином, а также к подгару и разрушению щеток. Допускается только для моментов прямого (безреостатного) включения или реверсирования машин, если при этом коллектор и щетки остаются в состоянии, пригодном для дальнейшей работы. Если допустимая степень искрения в паспорте электрической машины не указана, то при номинальной нагрузке она не должна превышать1½.

Защита обмотки якоря

При значительных перегрузках или внезапном коротком замыкании машины постоянного тока коммутация приобретает резко замедленный характер. В этом случае между сбегающей коллекторной пластиной и сбегающим краем щетки возникает электрическая дуга. Т. к. коллектор вращается, то дуга механически растягивается. Наряду с этим перегрузка машины сопровождается усилением реакции якоря, под действием которой распределение индукции в воздушном зазоре машины становится неравномерным. В результате напряжение между соседними коллекторными пластинами увеличивается, превышая допустимые пределы. Таким образом, в условиях значительной перегрузки в машине постоянного тока появляются коммутационные и потенциальные причины для возникновения электрической дуги на коллекторе. При этом электрические дуги, вызванные коммутационными причинами, сливаются с дугами, вызванными потенциальными причинами, образуя вокруг коллектора мощную электрическую дугу, которая может перекинуться также и на корпус машины. Описанное явление называется круговым огнем по коллектору. Круговой огонь очень опасен, поскольку может привести к тяжелой аварии машины, включая возникновение в машине пожара. Для защиты обмотки якоря от повреждения электрической дугой в случае возникновения кругового огня в электрических машинах, работающих в условиях частых перегрузок, между коллектором и обмоткой на якоре устанавливают изолирующий экран. В некоторых машинах применяют воздушное дутье, сдувающее дугу в сторону подшипника, защищенного теплостойкой изоляционной перегородкой. Для создания препятствия на пути распространения дуги между щетками разной полярности устанавливают барьеры из изоляционного материала.

Радиопомехи и способы их подавления

При неудовлетворительной коммутации коллекторная машина становится источником радиопомех, ухудшающих качество радиоприема, а иногда делающих его невозможным, поэтому уровень индустриальных радиопомех не должен превышать значений, определяемых действующими нормами. Радиопомехи распространяются двумя путями: по эфиру (электромагнитное излучение) и через электросеть. Для подавления помех, распространяемых по эфиру, электрические машины экранируют. В качестве экрана используют заземленный корпус машины. Если со стороны коллектора в машине имеются окна, то их следует закрыть металлическим колпаком или сеткой, обеспечив им

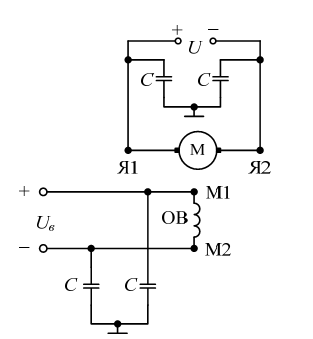

надежный контакт с корпусом машины. Для подавления помех, проникающих от машины в сеть, применяют симметрирование обмоток и включение фильтров. Симметрирование обмоток состоит в том, что каждую обмотку, включенную последовательно в цепь якоря, разделяют на две равные части и присоединяют симметрично к щеткам разной полярности. Применение фильтров – основной способ подавления радиопомех. Для большинства машин достаточно установить емкостный фильтр в виде конденсаторов, включаемых между каждым токонесущим проводом и корпусом машины (рис. 3.1).

Значение емкости конденсаторов подбирают опытным путем, при этом они должны быть рассчитаны на рабочее напряжение машины. Для фильтров предпочтительны конденсаторы, у которых одним из зажимов является металлическая оболочка, прикрепляемая непосредственно к корпусу машины.
