6.2 Классификация вычислительных сетей. Основные топологии лвс.

Типы сетей

Сети часто разделяют на три основных типа в зависимости от размера географической области, которую они охватывают. Небольшая область обычно связывается с термином "локальная вычислительная сеть" (Local Area Network - LAN). Большие об­ласти связываются с терминами "региональная вычислительная сеть" (Metropolitan Area Network - MAN) и "глобальная вычисли­тельная сеть" (Wide Area Network - WAN).

Локальная вычислительная сеть (ЛВС)

Если сеть привязана к одному месту (обычно одному зданию или комплексу различных зданий), то она называется локальной. ЛВС связывает компьютерные системы и периферийные устройства (накопители на же­стких дисках, стримеры, принтеры и т. п.) в группы, которые сообща используют данные и периферийные устройства.

Отличительной чертой ЛВС является большая скорость передачи данных, низкий уровень ошибок и использование дешевой среды передачи данных. Большинство ЛВС принадлежат какой-либо кон­кретной организации, которая их поддерживает.

При выборе сетевой топологии (конфигурации) преследуются следующие цели:

• обеспечение максимальной надежности;

• выбор маршрута по тракту наименьшей стоимости;

• предоставление конечному пользователю наиболее удобных времени ответа и пропускной способности.





Ниже приведены наиболее распространенные сетевые топологии.

Иерархическая

Каждое из устройств обеспечивает непо­средственное управление устройствами низшими по иерар­хии. Данная конструкция отличается простотой в общем управлении сетью, хорошими возможностями для расши­рения сети.





Горизонтальная

Характерна простота управления. Однако труден поиск неисправностей и необходимо резервирова­ние главной шины.





"Звезда"

Центральный узел отвечает за маршрутизацию данных через себя и локализацию неисправностей.



Кольцевая

Обычно данные распространяются только в од­ном направлении, передаваясь от станции к станции. Одна­ко при отказе канала между двумя узлами происходит от­каз всей сети, поэтому, как правило, в сеть встраиваются переключатели, изменяющие маршрут к узлу.





Ячеистая

Устойчива к перегрузкам и отказам, высока на­дежность, однако сложна логика обмена данными.





Региональная вычислительная сеть

Если сеть охватывает це­лый город, то она является региональной вычислительной сетью (РВС). РВС - это самый новый тип сетей. РВС имеют много об­щего с ЛВС, но они по многим параметрам сложнее последних.

Например, помимо обмена данными и голосового обмена, РВС могут передавать видео- и аудиоинформацию.





РВС разработаны для поддержки больших расстояний, чем ЛВС. Они могут использоваться для связывания нескольких ЛВС вместе в высокоскоростные интегрированные сетевые системы. РВС сочетают лучшие характеристики ЛВС (низкий уровень ошибок, высокая скорость передачи) с большей географической протяженностью.

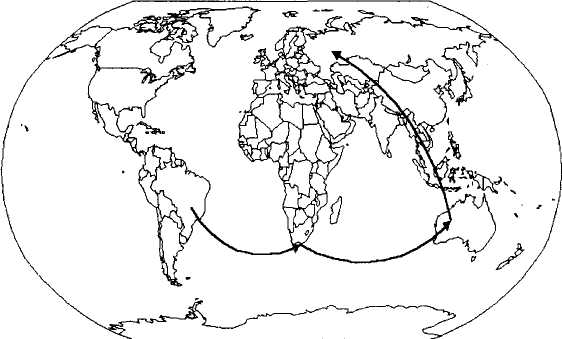

Глобальная вычислительная сеть

Если сеть распространяет­ся на широкие области, такие, как страны, она называется гло­бальной вычислительной сетью (ГВС). Коммуникации по ГВС осуществляются посредством телефонных линий, спутниковой связи или наземных микроволновых систем. ГВС зачастую соз­даются путем объединения ЛВС и РВС. Фактически объедине­ние изолированных ЛВС и РВС в форму ГВС является совре­менной тенденцией в области сетей. Поскольку ГВС, как прави­ло, включают объединение многих ЛВС и РВС, то они часто представляют собой конгломерат различных технологий.
