3.1 Подбор технологического оборудования

Приемное отделение.

Мощность молочного предприятия составляет 1200 кг в смену. Согласно нормам технологического проектирования, при данной мощности завода предусматривается приемка молока в 1 смены, не менее 2 часов в смену.

Часовая производительность оборудования определяется по формуле:

Q = M_m/t =1210/2 = 605 кг/ч

где M_m - масса молока в смену, кг;

t - время приемки молока, ч.

Для приемки заданного количества молока предусматривается насос центробежный Г2-ОПА (6 м³/ч) и пластинчатый охладитель одноконтурный для молока ОП-1000М (1000 л/ч)

Для промежуточного хранения сырого молока в соответствии с ВНТП вместимость резервуаров должна составить 100% от суточного поступления. В связи с этим предусматривается 1 резервуар вместимостью 2 м³ РМ-В-2.

Аппаратное отделение

Для проведения пастеризации молока, согласно продуктовому расчету, удобна установка марки ПМР-0,2Вт. Она обеспечит необходимые режимы. Время эффективной работы установки 6 часов.

1210/6= 201,66 кг/ч

Таким образом, предусматривается пастеризационно-охладительная установка производительностью 1200 л/ч ПМР-0,2Вт.

Время ее работы при производстве молока пастеризованного составляет:

1210/1200= 1,008 ч

Сепаратор-сливкоотделитель\очиститель и гомогенизатор целесообразно подобрать такой производительности, как и пастеризатор. Выбираем саморазгружающийся сепаратор-сливкоотделитель ОСЦП-1,5М (1200 л/ч) и гомогенизатор П8-ГМ-1,25/20 (1,25 м³/ч).

Отделение розлива

В этом отделении предусмотрим емкость для хранения пастеризованного молока до розлива РМ-В-2 (2м³). Насос Г2-ОПА (6 м³/ч). Автомат фасовочно-упаковочный РТ-УМ-21-Ж для упаковки готового продукта в 1 литровые пакеты, производительностью до 50 упаковок в минуту. Время его работы составит

1200/50 = 24 мин

3.2 Оборудование

Охладитель одноконтурный для молока ОП-1000М

Предназначен для охлаждения молока в непрерывном тонкослойном закрытом потоке до температуры хранения. Состоит из пластинчатого теплообменника и приборов контроля температуры продукта.

Производительность, л\ч 1000

Хладоноситель ледяная вода

Потребление холода, кВт*ч 47

Ледяная вода:

Расход, м³\ч 3-4

Давление, МПа 0,2-0,3

Температура, ⁰С 1-2

Габаритные размеры, мм 850x500x1300 (0,425 м²)

Масса, кг 200

Емкость для приемки и резервирования молока РМ-В-2

Предназначена для приемки и хранения охлажденного до 6⁰С молока на предприятиях молочной промышленности

Объем, м³ 2

Перемешивающее устройство мешалка рамного типа

Частота вращения мешалки, мин^-1 17

Мощность привода, кВт 0,75

Габаритные размеры, мм 1510x1510x2110 (2,280м²)

Масса, кг 410

Установка для пастеризации и охлаждения молока (пастеризатор) ПМР-0,2Вт

Предназначена для пастеризации и охлаждения молока в закрытом потоке из накопительных емкостей с целью прекращения жизнедеятельности болезнетворных форм бактерий тифа, туберкулеза, кишечной палочки, бруцеллеза и теплостойких микробов.

Используется для пастеризации напитков и * других жидких пищевых продуктов (сливки, кефир, меланж, майонез, соки и др.). Энергетическая оптимизация происходит путем использования роторного нагревателя.

Возможны достижение более высоких температур пастеризации (от 70 до 150°С) и стерилизации, частичная гомогенизация (12-16%). Технологическая унификация с сепаратором-сливкоотделителем/очистителем. Саморегулирующийся процесс пастеризации за счет автоматического устройства блокировки предупредительное сигнализации. Использование отходящего тепла для подогрева исходного продукта.

Установка работает надежно на рабочих режимах при температуре окружающей среды от 5 до 40°С и относительной влажности 65% при 20°С.

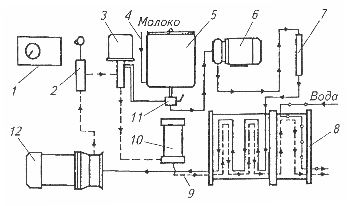

Рис.3. Технологическая схема пастеризатора ПМР-0,2 ВТ: 1 - пульт управления; 2 - термометр сопротивления; 3 - автоматический клапан возврата; 4 - вход молока; 5 - приемный бак; 6 - молочный насос; 7 - фильтр; 8 - пластинчатый теплообменник; 9 - выход молока; 10 - выдерживатель; 11 - кран проходной; 12-роторный нагреватель

Молоко из емкости для хранения поступает в приемный бак, насосом подается в фильтр и далее в пластинчатый теплообменный аппарат. В секции регенерации аппарата молоко подогревается за счет теплоты, передаваемой от продукта, поступающего из выдерживателя, и подается в роторный нагреватель. Температура обработки молока в нагревателе измеряется термометром сопротивления и отображается с помощью цифрового индикатора на пульте управления. В случае нарушения заданного режима пастеризации молоко с помощью автоматического клапана возврата направляется на повторную обработку. Нагретое до нужной температуры молоко подается в выдерживатель, где находится 15...20 с, а затем последовательно перемещается через секции регенерации и охлаждения пластинчатого теплообменного аппарата.

Пастеризатор оснащен электронным управлением, что позволяет непрерывно контролировать его рабочие параметры.

Производительность при температуре

входящего молока 15-20°С и

мощности электродвигателя нагревателя, л/ч:

11 кВт (ПМР-1) 1200

Температура, °С:

поступающего на обработку молока 4-30

пастеризации (по требованию заказчика) 74-96

Установленная мощность, кВт 6,5-16

Климатическое исполнение УХЛ 4,2

по ГОСТ 15150-69

Температура охлажденного молока

(при температуре хладоносителя 1…3⁰С

и при интенсивности подачи

не менее 1,5 м³\ч), ⁰С 6-10

Длительность выдержки

(по требованию заказчика возможно

увеличение времени выдержки), с 20-40

Фильтр цилиндрический

(фильтрующий элемент)

нетканый материал или сетка

Длительность прогрева установки, мин 15

Занимаемая площадь, м² 2,1

Габаритные размеры, мм 1900x1200x1200

Масса, кг 300-400

Саморазгружающийся сепаратор-сливкоотделитель ОСЦП-1,5М

Предназначен для применения на молокоперерабатывающих предприятиях небольшой мощности при разделении цельного молока температурой 35-50°С на сливки и обезжиренное молоко с одновременной очисткой от загрязнений, а также для нормализации молока по жировой фракции.

Производительность, л/ч до 1200

Жирность,%:

сливок 18-45

нормализованного молока 1-3,5

Массовая доля жира в

обезжиренном молоке,% 0,05

Барабан:

масса, кг 57

диаметр, мм 305

Объем шламового пространства, дм³ 0,8

Время частичной разгрузки, с 0,1-0,2

Установленная мощность, кВт 2,2

Габаритные размеры, мм 700x500x1140±5 (0,35м³)

Масса (без пульта управления), кг 250

Электронасос центробежный Г2-ОПА.

Предназначен для перекачивания молока, соков, пива, вина, воды и других жидких пищевых продуктов на предприятиях перерабатывающих отраслей промышленности.

Подача, м³\ч 6

Напор, м вод. ст.12

Диаметр входного и выходного патрубков, мм 40

Электродвигатель:

Мощность, кВт 0.75

Частота вращения вала, мин^-1 3000

Габаритные размеры, мм 515x310x390 (0,16 м²)

Масса, кг 21

Насос шестереночный.

Предназначен для перекачивания сливок

Гомогенизатор П8-ГМ-1,25/20 (рис.4)

Предназначены для гомогенизации молока, жидких молочных продуктов, смесей для мороженого, продуктов детского питания, плодово-ягодных соков.

Рис.4. Гомогенизатор майонезов, кетчупов и других продуктов, сходных по консистенции и вязкости.

Продукт, подлежащий гомогенизации, подается плунжерным насосом под высоким давлением в гомогенизирующую головку, в которой, проходя через узкую щель между седлом и клапаном с большой скоростью, подвергается гомогенизации, образуя равномерную мелкодисперсную среду.

Производительность, м³/ч 1,25

Максимальное давление гомогенизации, МПа 20

Мощность двигателя, кВт 11

Габаритные размеры, мм 780x660x1240 (0,52м²)

Масса, кг 200

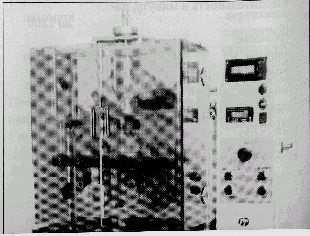

Автомат фасовочно-упаковочный РТ-УМ-21-Ж (рис.5)

Предназначен для точного дозирования и автоматической упаковки жидких и пастообразных продуктов (молоко, соки, сметана, кефир, майонез, кетчуп и др.), а также непищевых продуктов подобной структуры в пакеты, формируемые из рулона полиэтиленовой и других термосвариваемых пленок.

Состоит из жидкостного универсального дозатора РТ-ДЖ, универсального упаковочного модуля РТ-УМ-21, электронного блока управления.

Рис.5 Автомат фасовочно-упаковочный

Дополнительно поставляются комплект сменных формирующих устройств для пакетов шириной 94-190 мм, устройства для проставления даты (различного типа) и работы по фотометке, комплект постоянных нагревательных элементов, устройство формирования плоского дна пакета (гассет), транспортер для отвода готовой продукции, воздушный компрессор, бак для продукта с датчиком уровня, система циркуляционной мойки.

Производительность (в зависимости от

дозы и вида продукта) в минуту, упаковки до 50

Дозирование объемное

Доза, л 0,02-2

Допустимое отклонение объема дозы,% +-2

Размеры пакета, мм:

длина 50-280

ширина 94, 120, 140, 150, 170, 190

Воздух:

расход, л/мин 230

давление, МПа 0,6

Напряжение, В 220

Установленная мощность, кВт 1,65

Габаритные размеры, мм 1200x720x1500 (0,864 м²)

Масса, кг 200

Промежуточная емкость 10.03пр-0,6

Предназначена для сбора сырых сливок после сепарирования, может быть использована как промежуточная для любых жидких продуктов (молоко, обрат, сыворотка и т.д.) и воды.

Емкость вертикальная типа 10.03пр изготовлена в виде двухслойного цилиндра с крышкой, защитным кожухом, плоским днищем. Между корпусом и кожухом расположен слой теплоизоляционного материала.

Рабочая вместимость, м³ 0,6

Ширина (наружный диаметр), мм 1000

Внутренний диаметр, мм 950

Высота, мм 1470

Размеры присоединительных штуцеров, мм Ду32

Занимаемая площадь, м² 0,785

Электромагнитный счетчик-расходометр РМ-5П

Предназначен для измерения объема и расхода молока, кисломолочных и других жидких пищевых продуктов.

Выполнен в виде единого резидентного измерительно-вычислительного модуля. Имеет различные варианты монтажа. По заказу может комплектоваться термопреобразователем и преобразователем давления с унифицированным выходным сигналом постоянного тока 4-20 мА.

Функции прибора: вычисление разового и суммарного объема и расхода жидкости, массы продукта, соответствующей разовому и суммарному объему; ввод значения плотности жидкости с помощью клавиатуры измерительно-вычислительной части; отображение на дисплее значения вычислительных величин; отключение счетчика при незаполненном жидкостью трубопроводе.

Преимущества прибора: высокая точность расхода, объема и массы жидкостей; широкий динамический диапазон измерения расхода; автоматическое распознавание трубопроводов (5Ду-1Ду); контроль температуры и давления измеряемой жидкости и большой объем статистических данных о ее параметрах; возможность передачи данных на ЭВМ по интерфейсу RS-485 на расстояние до 1 км, объединения нескольких десятков счетчиков-расходомеров для пищевой промышленности в сеть по интерфейсу RS-485, подключения принтера; отсутствие гидравлического сопротивления электромагнитных датчиков расхода; простота и удобство монтажа и эксплуатации; низкое энергопотребление.

Диаметр трубопровода Ду, мм 25, 50

Диапазон измерения расхода, м³/ч 0,16-32

Относительная погрешность измерения расхода,% ±0,3

Измеряемая жидкость:

удельная электрическая проводимость, см/м от 10~³ до 10

температура, °С до 150

давление, МПа до 0,6

Потребляемая мощность, Вт 10

Межпроверочный интервал, годы 1

Температура продуктов, содержащих белок, °С до 60

Срок службы, годы 12

Выбранное оборудование приведено в таблице 5 и 6.

Таблица 5. Технологическое оборудование

Наименование оборудования	Тип марка		производительность	Габариты, мм.				Занимаемая площадь			Количество оборудования			Общая площадь м2
				длина	ширина	высота
Оборудование для производства пастеризованного молока
Пластинчатый охладитель	ОП-1000М	1000л\ч		850	500		1300			0,425			1			0,425
Резервуар	РМ-В-2	2м3 2000л		1510	1510		2110			2,28			3			6,84
Резервуар	РМ-В-1	1м3 1000л		1265	1265		1845			1,61			1			1,61
Насосы	Г2-ОПА	6м3\ч 6000л\ч		515	310		390			0,16			3			0,48
Насос шестереночный													1
Пластинчатая пастеризационно охладительная установка	ПМР-0,2Вт	1200л\ч		1900	1200		1200			2,1			1			2,1
Сепаратор	ОСПЦ-1,5М	1200л\ч		700	500		1140			0,35			1			0,35
Гомогенизатор	П8-ГМ-1,25/20	1,25м3\ч 1250л\ч		780	660		1240			0,52			1			0,52
Линия по розливу молока в пакете по 1л.	РТ-УМ-21Ж	50уп\мин		1200	720		1500			0,865			1			0,865
Промежуточная емкость	10.03пр-0,6	0,6м3 600л								0,768			1			0,768
счетчик-расходометр РМ-5П
Всего														14,12

Таблица 6. Оборудование производственного корпуса

отделения	Оборудование	Тип, марка	Площадь, м2
Приемное	Резервуар для хранения молока	РМ-В-2	2,28
	Центробежный насос для молока	Г2-ОПА	0,16
	Охладитель	ОП-1000М	0,415
	Резервуар для хранения молока	РМ-В-1	1,61
			4,465
Аппаратное	Промежуточная емкость	10.03пр-0,6	0,768
	Резервуар для хранения молока	РМ-В-2	2,28
	Центробежный насос для молока	Г2-ОПА	0,16
	Насос шестереночный		0,16
	Сепаратор	ОСЦП-1,5М	0,35
	Гомогенизатор	П8-ГМ-1,25/20	0,52
	Пластинчатая пастеризационно охладительная установка	ПМР-0,2Вт	2,1
			6,338
Розлива	Линия для розлива пастеризованного молока	РТ-УМ-21Ж	0,865
	Центробежный насос для молока	Г2-ОПА	0,16
	Резервуар для хранения молока	РМ-В-2	2,28
			3,305
Всего	11		14,12
