Построение инклинограммы

Инклинограмма - это проекция скважины на горизонтальную плоскость. Строится она по измеренным величинам азимутов (a) и вычисленным величинам отходов от вертикали (а). Если в верхней части скважины есть вертикальный участок, то он проектируется в точку (А). Построение начинается с первого шага измерения, где есть угол наклона.

Через первую точку на плане проводится направление магнитной стрелки, отмечается угловая величина азимута, и на этом направлении откладывается отрезок (а). Для построения сле­дующего отрезка магнитная стрелка переносится в конец пре­дыдущего отрезка, и построение продолжается аналогично преды­дущему интервалу.

Последняя точка (В) (забой скважины) и этот отрезок АВ - есть отход забоя от устья скважины. Отход используется при построении карт расположения скважин по пласту. При этом на топографической основе располагаются устья скважин, а забои наносятся по отходам АВ с сохранением азимутального направления.

Инклинограмма

При картировании ствола скважины учитывается одно важное обстоятельство – существует два северных полюса Земли, один географический, являющийся отметкой оси вращения Земли, а другой – магнитный. Они не совпадают, смещены на расстояние около 600 км.

И змерение азимута с помощью инклинометра ориентируется на магнитный полюс. А все географические и топографические карты, в т.ч. и инклинограмма, строятся в географических координатах. Расхождение между географической и магнитной системами координат отмечается угловой величиной (b), которая называется магнитным склонением. При этом вершиной угла b является точка расположения скважины. Величины b указаны в каталогах картографии для каждого района. Для Альметьевского района b=+100. Азимут, с поправкой на магнитное склонение, называют дирекционным углом (Д).

Инклинограмма строится по значениям дирекционного угла.

Построение геологических карт

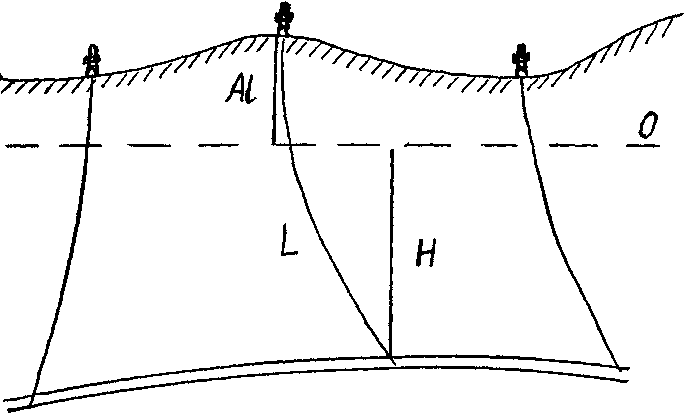

Структурные карты по отдельным пластам и геологические профили строятся с использованием результатов измерения кривизны. Нельзя строить карты, исходя от формы рельефа земной поверхности, т. к. эта форма может быть совершенно случайной. Для построения карт по международному соглашению принята средняя отметка уровня моря на земной поверхности. Эта отметка называется абсолютным нулем. Она соответствует уровню Балтийского моря. Глубина точки пласта от этой отметки называется абсолютной глубинной отметкой (Н).

А бсолютная глубинная отметка пласта

Инклинометр гироскопический непрерывный игн-73-120/60

Применение:

Измерение зинитного угла, азимута, угла установки отклонителя наклонных и наклонно-горизонтальных скважин в буровой колонне, обсаженных и необсаженных скважинах, может устанавливаться в телеметрические забойные системы с проводным каналом связи.

Гироинклинометр осуществляет точечное аналитическое гирокомпасирование в неограниченном диапазоне зенитных углов, не требует предварительной привязки к географическому меридиану.

Измерения могут производиться как при спуске, так и при подъеме скважинного прибора. Введение поправок по компенсации дрейфа инклинометра после завершения не требуется. Измерения проводятся в реальном масштабе времени. Время измерения не ограничено. Это позволяет обеспечить оперативный контроль за искривлением ствола скважины, детально обследовать любой ее участок.
