Механическая расходометрия
Механическая расходометрия предусматривает определение скорости движения (расхода) жидкости или газа, поступающих в ствол скважины из пластов или закачиваемых в пласты.
Её применяют как метод для:
- выделения интервалов притоков в добывающих и интервалов приемистости в нагнетательных скважинах;
- оценки профилей притока и приемистости в перфорированных интервалах;
- определения поинтервальных и суммарных дебитов;
- выявления внутриколонных перетоков после остановки скважины;
- определения мест нарушения эксплуатационной колонны.
Скважинные приборы: ДГД – дебитомер глубинный дистанционный и РГД – расходомер глубинный дистанционный. Исследования выполняются в обсаженных перфорированных и неперфорированных скважинах.
Ограничения в применении заключаются в недостаточной чувствительности в области малых скоростей потоков, зависимости пороговой чувствительности от условий проведения измерений, влияния на результаты измерений механических примесей, снижении точности измерений при многофазном притоке и многокомпонентном заполнении ствола, ограничений по проходимости прибора в скважине из-за наличия пакера или сужений.
Контроль технического состояния скважин позволяет своевременно выявить нарушения целостности колонн, оценить размеры и характер этих нарушений, произвести необходимый ремонт и таким образом уменьшить негативные последствия коррозионных процессов и продлить срок службы скважин.
Чувствительным элементом механических расходомеров является многолопастная турбинка или заторможенная турбинка на струне. Обороты вращения первой и угол поворота второй преобразуются в регистрируемые электрические сигналы.
Используют беспакерные и пакерные расходомеры, последние – только для измерения потоков жидкости. Пакер служит для перекрытия сечения скважины и направления потока жидкости через измерительную камеру, в которую помещена турбинка. При использовании пакера регистрация расхода только точечным способом, режим непрерывной записи диаграммы невозможен.
Механические расходомеры должны удовлетворять следующим требованиям:
- динамический диапазон (отношение максимального измеряемого дебита к минимальному) для пакерных приборов – не менее 10, для беспакерных – не менее 50;
- коэффициент нелинейности – не более ± 3%;
- нижний предел измерений для пакерных приборов – не более 5 м3/сут, беспакерных – 20 м3/сут.

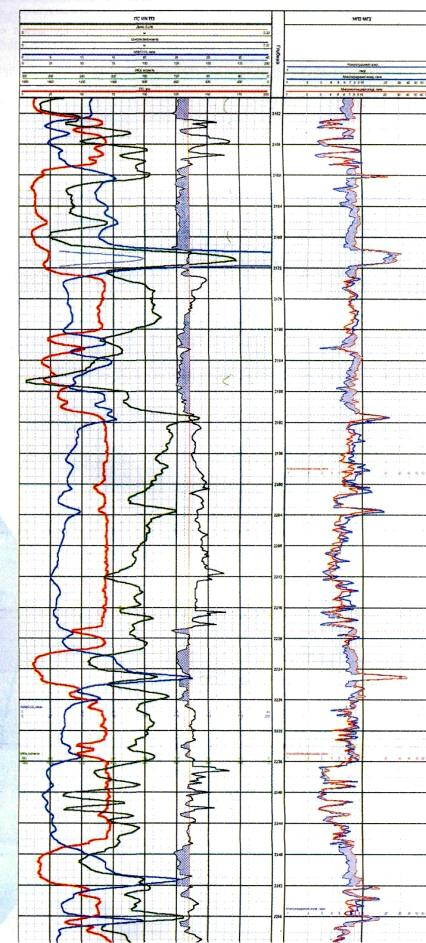

Пример выявления нарушения в колоне в интервалах 1149-1152 м., 1184.2-1186м. методами расходометрии и шумометрии

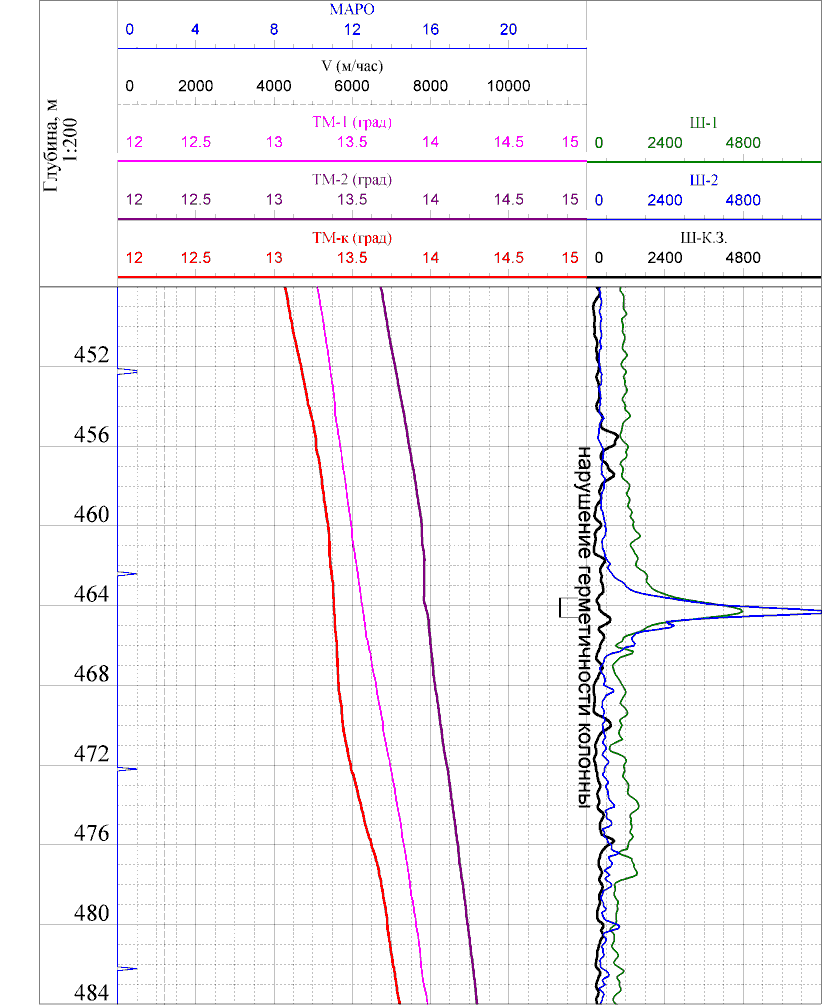

НАРУШЕНИЕ ГЕРМЕТИЧНОСТИ КОЛОННЫ В ИНТЕРВАЛЕ 463.6 - 464.6 м ПО ШУМОМЕРУ
Профилеметрия
Профилеметрия (многорычажные профилемеры Мulti-Finger Imaging Tools, MIT компании Sondex) позволяет регистрировать и оценивать размеры только тех дефектов и особенностей, которые расположены на внутренней стороне стенки ЭКС. При этом дефекты, находящиеся на наружной стороне стенки ЭКС выявлению не подлежат.

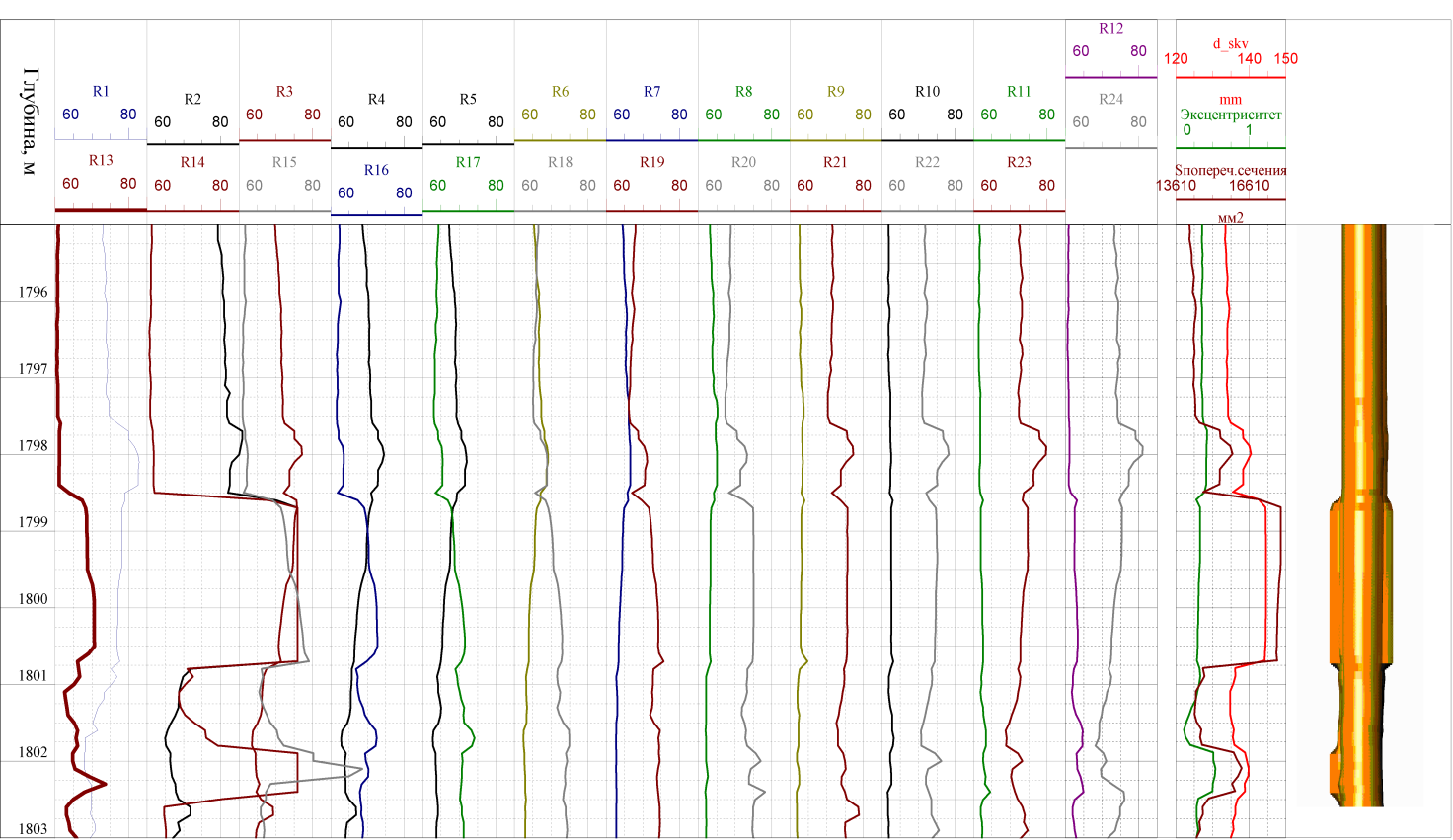

ПРОФИЛЕМЕТРИЯ (прибор ГФ-48)
Замер после щелевой перфорации в интервале 1795-1803м. В интервале 1798.5 – 1800.8 м по кривым R2 и R14 отмечается наличие двух диаметрально расположенных щелей: в интервале 1801.8-1802.6м по кривой R14-одна щель.
