3 Системы векторного управления

3.1 Синтез и анализ системы векторного управления с ориентацией по потокосцеплению ротора

Таблица 4 – Исходные данные

Параметр				Значение	Ед. изм.
Номинальная частота вращения ротора				152,9	с-1
Номинальный момент Мн				354,87	Н·м
Пусковой момент Мп				887,18	Н·м
Критический момент Мкр				1171,08	Н·м
Номинальный ток статора Iн				198,18	А
Критическое скольжение sкр				0,09293
Сопротивление	0,02257			0,248	Ом
	0,01571			0,176	Ом
	0,07035			0,418	Ом
	0,09715			0,577	Ом
Сопротивление взаимоиндукции Xm				5,728	Ом
Полная индуктивность		статора LS		0,01846	Гн
		ротора LR		0,01854	Гн
Взаимная индуктивность статора и ротора приведенная к статору Lm				0,01823	Гн
Коэффициент магнитной связи			статора kS	0,9879
			ротора kR	0,9833

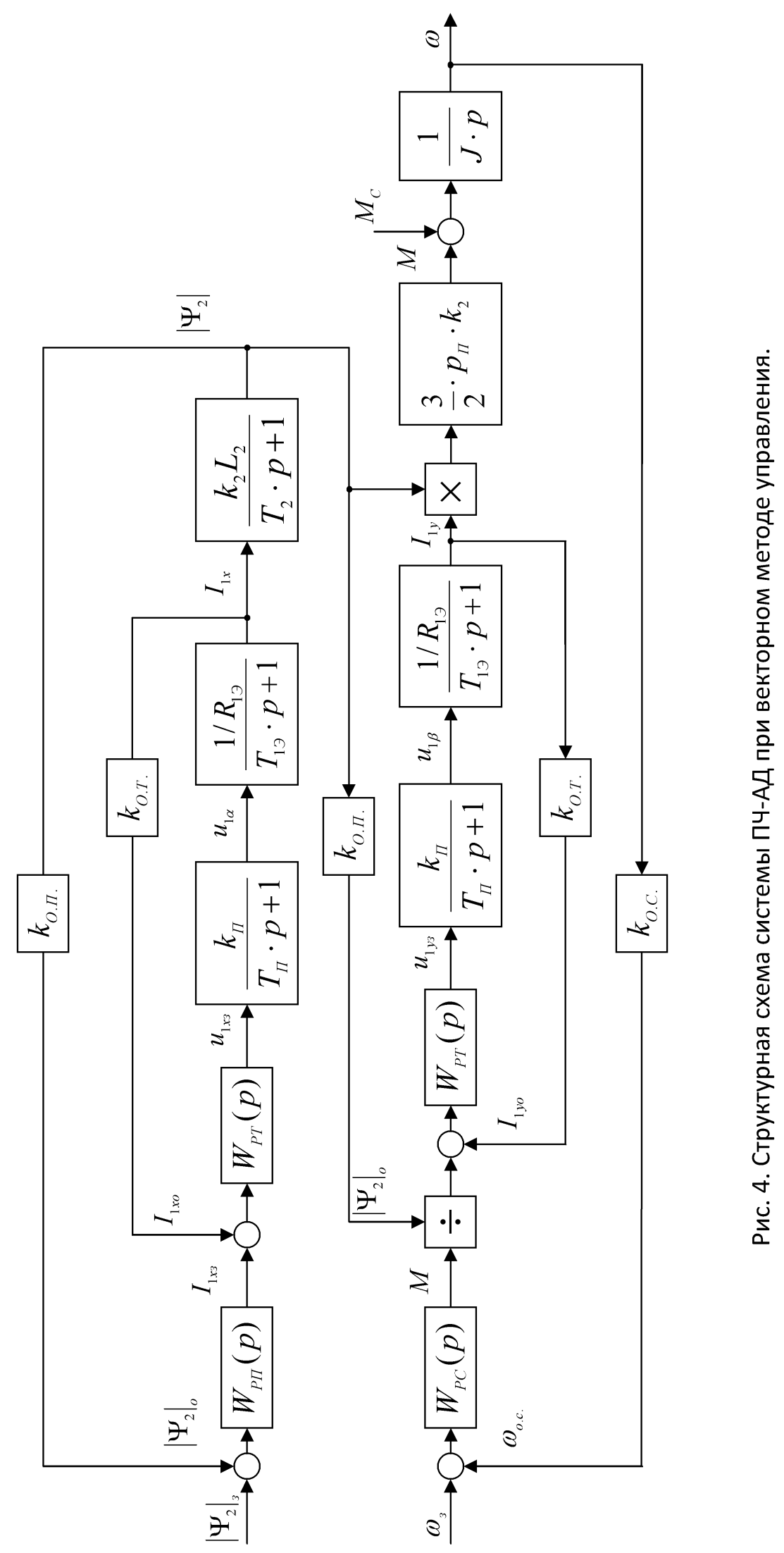

Структурная схема векторной системы управления с ориентацией по потокосцеплению ротора двигателя изображена на рисунке 16. За основу данной структурной схемы использована структурная схема из [3, c. 218] изменения были произведены в соответствии с рекомендациями изложенными в [5].

_{Синтез регуляторов системы управления}

_{Синтез регулятора тока}

_{Запишем передаточную функцию разомкнутого контура стабилизации тока:}

где - суммарное активное сопротивление фазы двигателя.

_{Желаемая передаточная функция разомкнутого контура стабилизации тока:}

Принимаем соответствии с настройкой регулятора на МО, .

Вычислим передаточную функцию регулятора:

Обозначим:

Тогда выражение примет вид:

Синтез регулятора потока

_{Запишем передаточную функцию разомкнутого контура стабилизации потока:}

_{Передаточная функция замкнутого контура регулирования потока:}

_{Желаемая передаточная функция разомкнутого контура стабилизации потока:}

Принимаем в соответствии с настройкой регулятора на МО, а не скомпенсированную постоянную времени принимаем .

Вычислим передаточную функцию регулятора:

Обозначим:

Тогда выражение примет вид:

Синтез регулятора скорости

_{Запишем передаточную функцию разомкнутого контура стабилизации скорости:}

_{Передаточная функция замкнутого контура регулирования потока:}

_{Желаемая передаточная функция разомкнутого контура стабилизации потока:}

Принимаем соответствии с настройкой регулятора на МО, а не скомпенсированную постоянную времени .

Вычислим передаточную функцию регулятора:

_{Расчет коэффициентов структурной схемы в абсолютных единицах}

Основная задача в расчете коэффициентов структурной схемы заключается в том, чтобы определить максимальные проекции токов на оси х и у.

Методика определения проекций на оси х и у:

Длина вектора потокосцепления ротора:

_{Коэффициент обратной связи по потоку:}

_{Коэффициент обратной связи по току:}

_{Коэффициент обратной связи по скорости:}

_{Коэффициент передачи преобразователя по напряжению и постоянная времени:}

Расчет регуляторов

Регулятор тока:

Регулятор потока:

Регулятор скорости:

В канале управления потоком при синтезе регулятора тока принимаем длину проекции базисного тока на ось х равной проекции на ось у. В таком случае сигнал в модели по каналу потока необходимо ограничить до уровня, при котором проекция тока на ось х достигает своего максимального значения.

Найдем необходимое напряжение ограничения сигнала из пропорции:

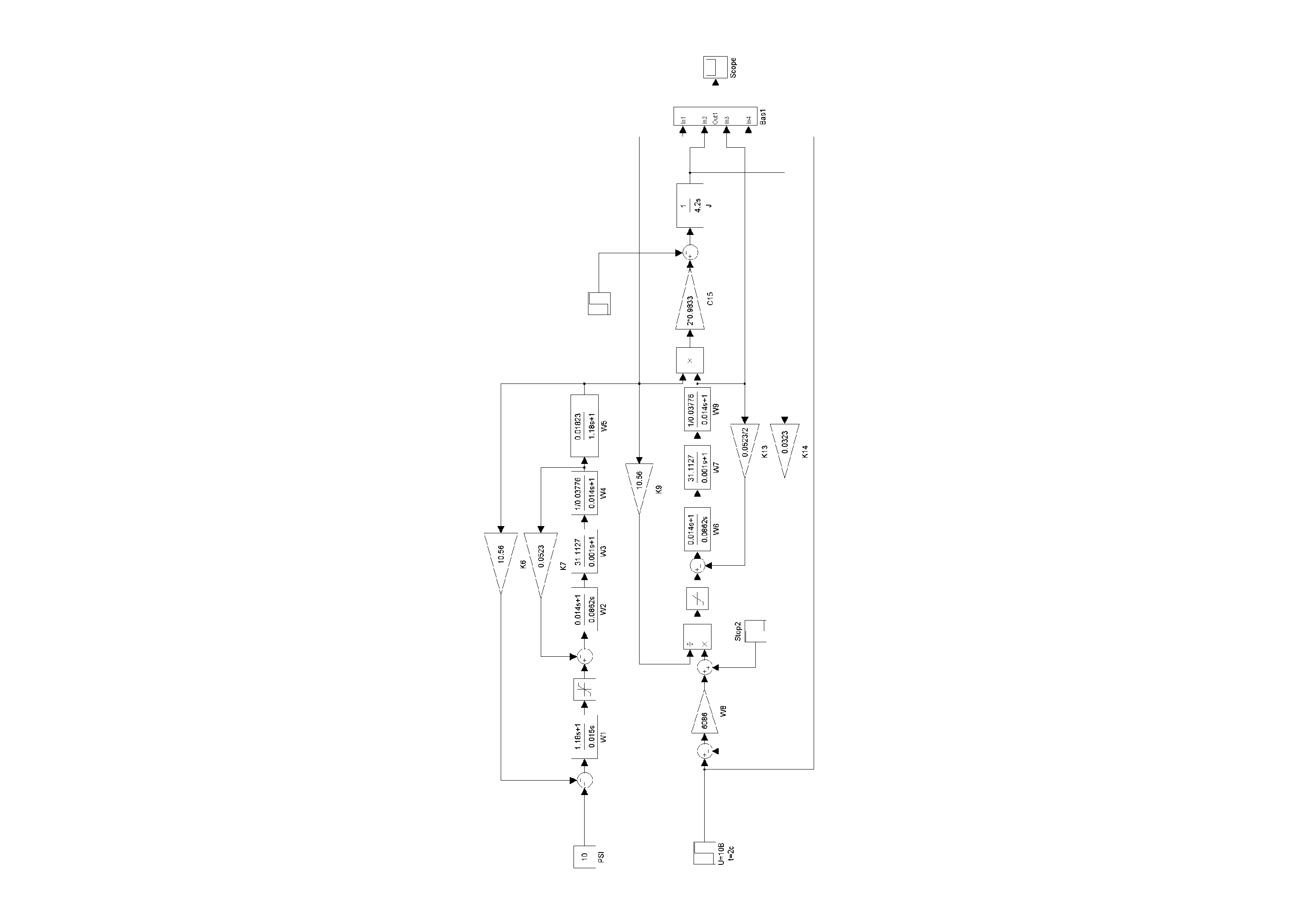

В результате моделирования получили следующие результаты.

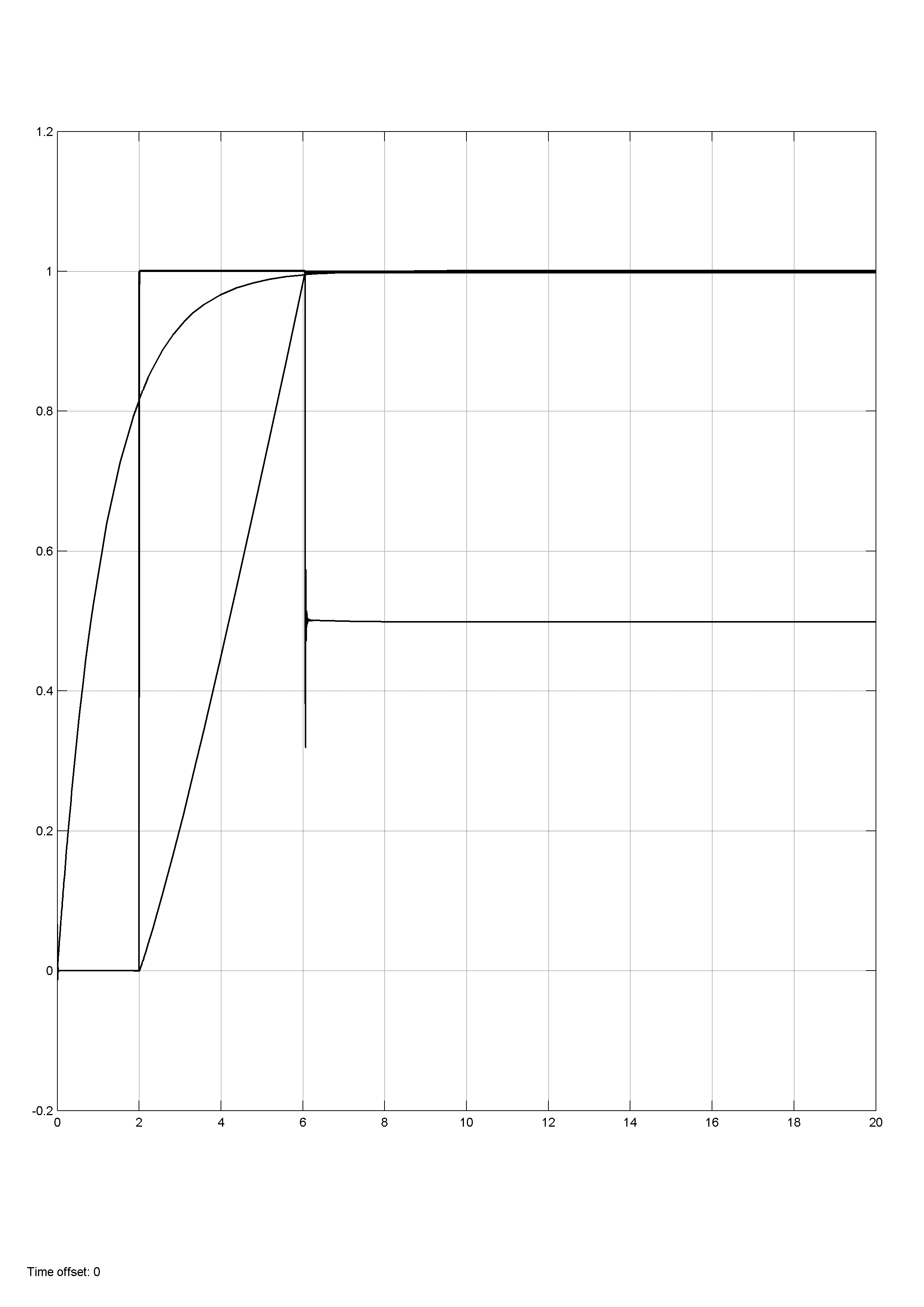

Потокосцепление

Ток статора

Угловая частота вращения ротора

Рисунок 18 – График переходных процессов при пуске

Анализируя полученные результаты (см. рисунок 18) полученные при моделировании делаем выводы:

• Векторная система управления позволяет почти полностью исключить опасные броски тока и момента;

• Перед пуском необходима пауза для возбуждения машины;

• Позволяет управлять моментом двигателя;
