27 Мосты: назначение, классификация, устройство и схемы. Полуоси.

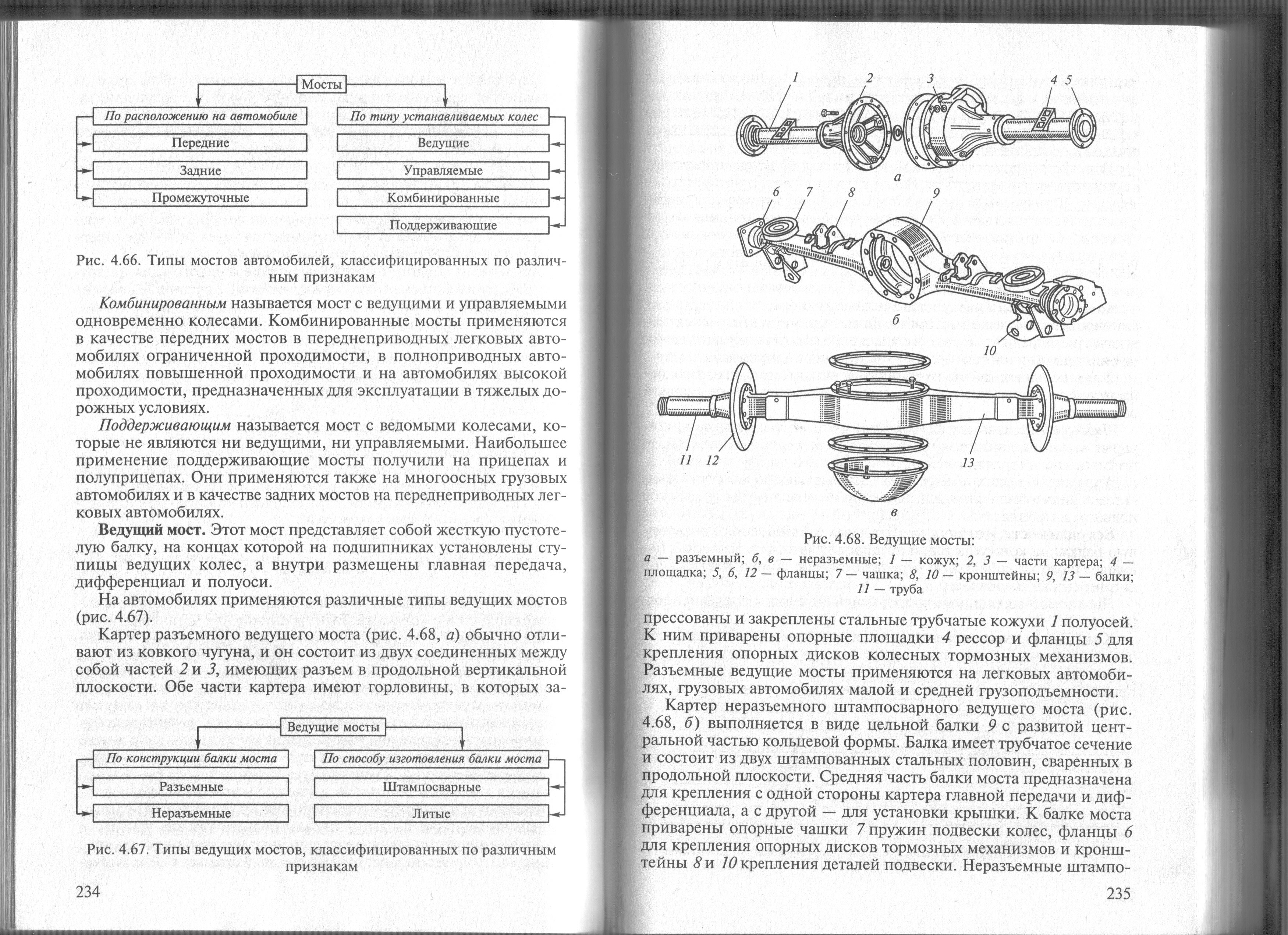

Назначение и типы. Мостами автомобиля называются метал­лические балки с колесами. Мосты служат для установки колес и поддерживания несущей системы автомобиля (рамы, кузова). На автомобилях применяются различные типы мостов (рис. 4.66).

Ведущим называется мост с ведущими колесами, к которым подводится крутящий момент двигателя. На автомобилях ведущими мостами могут быть только передний, только средний и задний или одновременно все мосты. Наибольшее распространение полу­чили задние ведущие мосты на автомобилях ограниченной прохо­димости с колесной формулой 4 х 2 и предназначенные для экс­плуатации на дорогах с твердым покрытием и сухих грунтовых дорогах.

Управляемым называется мост с ведомыми управляемыми ко­лесами, к которым не подводится крутящий момент двигателя. Управляемыми на большинстве автомобилей являются передние мосты.

Комбинированным называется мост с ведущими и управляемыми одновременно колесами. Комбинированные мосты применяются в качестве передних мостов в переднеприводных легковых авто­мобилях ограниченной проходимости, в полноприводных авто­мобилях повышенной проходимости и на автомобилях высокой проходимости, предназначенных для эксплуатации в тяжелых до­рожных условиях.

Поддерживающим называется мост с ведомыми колесами, ко­торые не являются ни ведущими, ни управляемыми. Наибольшее применение поддерживающие мосты получили на прицепах и полуприцепах. Они применяются также на многоосных грузовых автомобилях и в качестве задних мостов на переднеприводных лег­ковых автомобилях.

Ведущий мост. Этот мост представляет собой жесткую пустоте­лую балку, на концах которой на подшипниках установлены сту­пицы ведущих колес, а внутри размещены главная передача, дифференциал и полуоси.

На автомобилях применяются различные типы ведущих мостов (рис. 4.67).

Картер разъемного ведущего моста (рис. 4.68, а) обычно отли­вают из ковкого чугуна, и он состоит из двух соединенных между собой частей 2 и 3, имеющих разъем в продольной вертикальной плоскости. Обе части картера имеют горловины, в которых за-

прессованы и закреплены стальные трубчатые кожухи 7 полуосей. |К ним приварены опорные площадки 4 рессор и фланцы 5 для крепления опорных дисков колесных тормозных механизмов. Разъемные ведущие мосты применяются на легковых автомоби­лях, грузовых автомобилях малой и средней грузоподъемности.

Картер неразъемного штампосварного ведущего моста (рис. 4.68, б) выполняется в виде цельной балки 9 с развитой цент­ральной частью кольцевой формы. Балка имеет трубчатое сечение и состоит из двух штампованных стальных половин, сваренных в продольной плоскости. Средняя часть балки моста предназначена для крепления с одной стороны картера главной передачи и диф­ференциала, а с другой — для установки крышки. К балке моста приварены опорные чашки 7 пружин подвески колес, фланцы 6 для крепления опорных дисков тормозных механизмов и кронш­тейны 8 и 10 крепления деталей подвески. Неразъемные штампо-сварные ведущие мосты получили распространение на легковых автомобилях и грузовых автомобилях малой и средней грузоподъ­емности. Эти мосты при необходимой прочности и жесткости по сравнению с литыми неразъемными мостами имеют меньшие массу и стоимость изготовления.

Неразъемный литой ведущий мост (рис. 4.68, в) изготавливают из ковкого чугуна или стали. Балка 13 моста имеет прямоугольное сечение. В полуосевые рукава запрессовываются трубы 11 из леги­рованной стали, на концах которых устанавливают ступицы колес. Фланцы 12 предназначены для крепления опорных дисков тор­мозных механизмов. Неразъемные литые ведущие мосты получи­ли применение на грузовых автомобилях большой грузоподъем­ности. Такие мосты обладают высокой жесткостью и прочностью, но имеют большую массу и габаритные размеры.

Неразъемные ведущие мосты более удобны в обслуживании, чем разъемные мосты, так как для доступа к главной передаче и дифференциалу не требуется снимать мост с автомобиля.

Полуоси. Валы трансмиссии, соединяющие дифференциал с колесами ведущего моста автомобиля, называются полуосями. Полуоси служат для передачи крутящего момента двигателя от дифференциала к ведущим колесам.

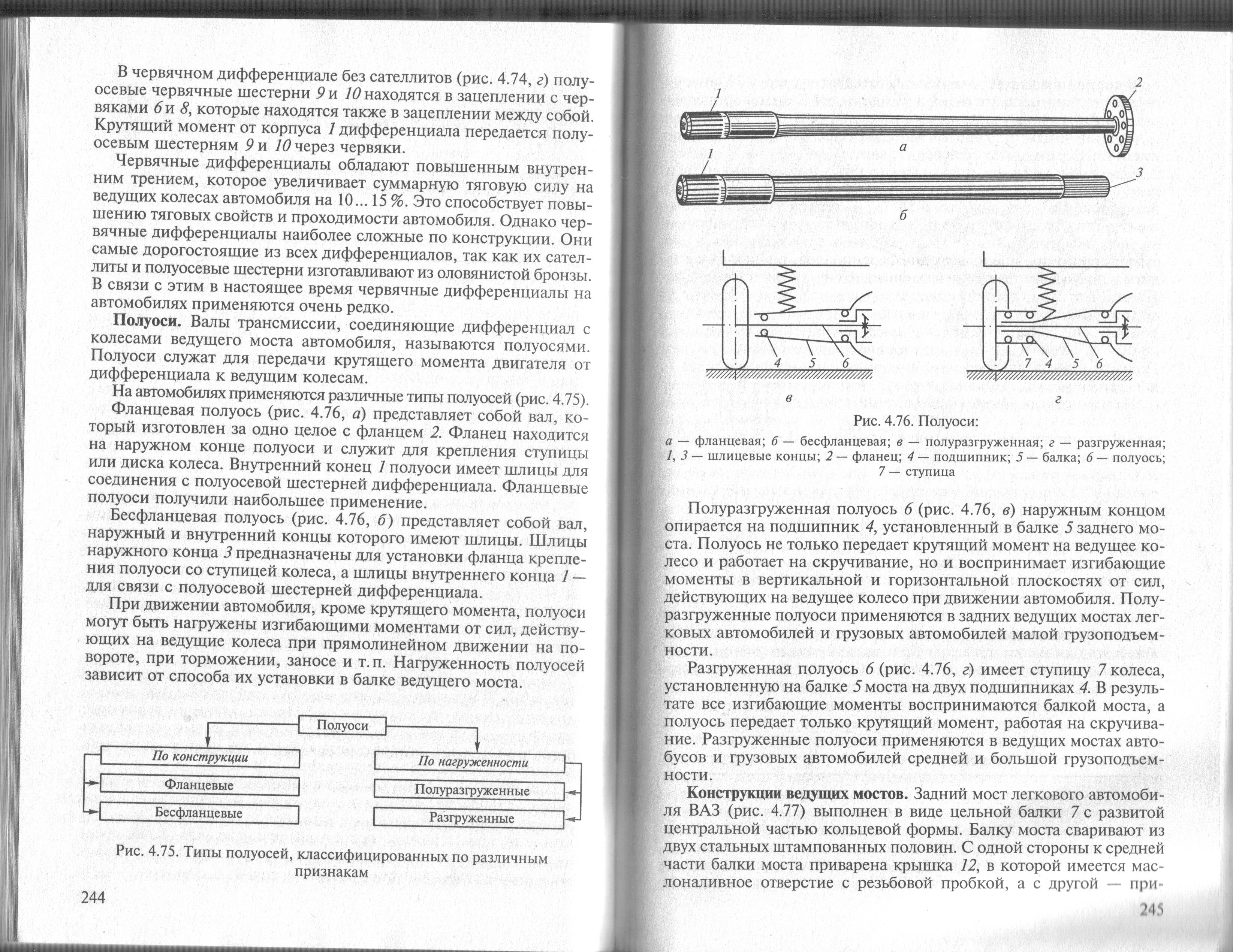

На автомобилях применяются различные типы полуосей (рис. 4.75).

Фланцевая полуось (рис. 4.76, а) представляет собой вал, ко­торый изготовлен за одно целое с фланцем 2. Фланец находится на наружном конце полуоси и служит для крепления ступицы или диска колеса. Внутренний конец 1 полуоси имеет шлицы для соединения с полуосевой шестерней дифференциала. Фланцевые полуоси получили наибольшее применение.

Бесфланцевая полуось (рис. 4.76, б) представляет собой вал, наружный и внутренний концы которого имеют шлицы. Шлицы наружного конца 3 предназначены для установки фланца крепле­ния полуоси со ступицей колеса, а шлицы внутреннего конца 1 -для связи с полуосевой шестерней дифференциала.

При движении автомобиля, кроме крутящего момента, полуоси могут быть нагружены изгибающими моментами от сил, действу­ющих на ведущие колеса при прямолинейном движении на по­вороте, при торможении, заносе и т.п. Нагруженность полуосей зависит от способа их установки в балке ведущего моста.

Полуразгруженная полуось б (рис. 4.76, в) наружным концом опирается на подшипник 4, установленный в балке 5 заднего мо­ста. Полуось не только передает крутящий момент на ведущее ко­лесо и работает на скручивание, но и воспринимает изгибающие моменты в вертикальной и горизонтальной плоскостях от сил, действующих на ведущее колесо при движении автомобиля. Полу­разгруженные полуоси применяются в задних ведущих мостах лег­ковых автомобилей и грузовых автомобилей малой грузоподъем­ности.

Разгруженная полуось б (рис. 4.76, г) имеет ступицу /колеса, установленную на балке 5 моста на двух подшипниках 4. В резуль­тате все изгибающие моменты воспринимаются балкой моста, а полуось передает только крутящий момент, работая на скручива­ние. Разгруженные полуоси применяются в ведущих мостах авто­бусов и грузовых автомобилей средней и большой грузоподъем­ности.
