Работа электромагнитного клапана.
В закрытом положении жидкость высокого давления через отверстие 13 поступает в клапан и через отверстие 10 клапане 2 в пространство над клапанам. При этом рабочая жидкость действует сверху на всю поверхность12 клапана 2 (клапана-поршня), а снизу только на его кольцевую поверхность 8, поэтому результирующая сила, приложенная к клапану, направлена вниз и клапан 2 с большой силой прижимается его к седлу.
Для открытия клапана 2 на соленоид 9 электромагнита подают электрический ток. Создаваемое магнитное поле соленоида 9 втягивает сердечник 4, он разгоняется и ударяет по утолщению на игле 5. Игла 5 перемещается вверх вместе с разгрузочным клапаном 7, при этом открывается отверстие 11 (d2), т.к. диаметр (d2) отверстия 11 больше диаметра d1 отверстия 10, давление над клапаном 2 мгновенно упадёт. Полное давление жидкости продолжает действовать на кольцевую поверхность 8 под клапаном 2, за счёт этого давления клапан 2, сжимая пружину 3, поднимется.
Для закрытия клапана 2 прекращают подачу электрического тока в соленоид 9. Сердечник 4, опускаясь вниз, разгоняется и устанавливает разгрузочный клапан 7 в седло 11. Теперь, поскольку отверстие 10 (d1) постоянно открыто, давление над клапаном мгновенно возрастает до максимального. В этот момент на клапан 2 одинаково действует по всей поверхности давление снизу и сверху и он находится в равновесии (как бы будет плавать), но поскольку сверху на клапан 2 действует усилие пружины 3 он закроется. Сразу изменяется соотношение площадей, на которые действует давление сверху и снизу, и поэтому клапан усилием сверху будет прижиматься к седлу.
|

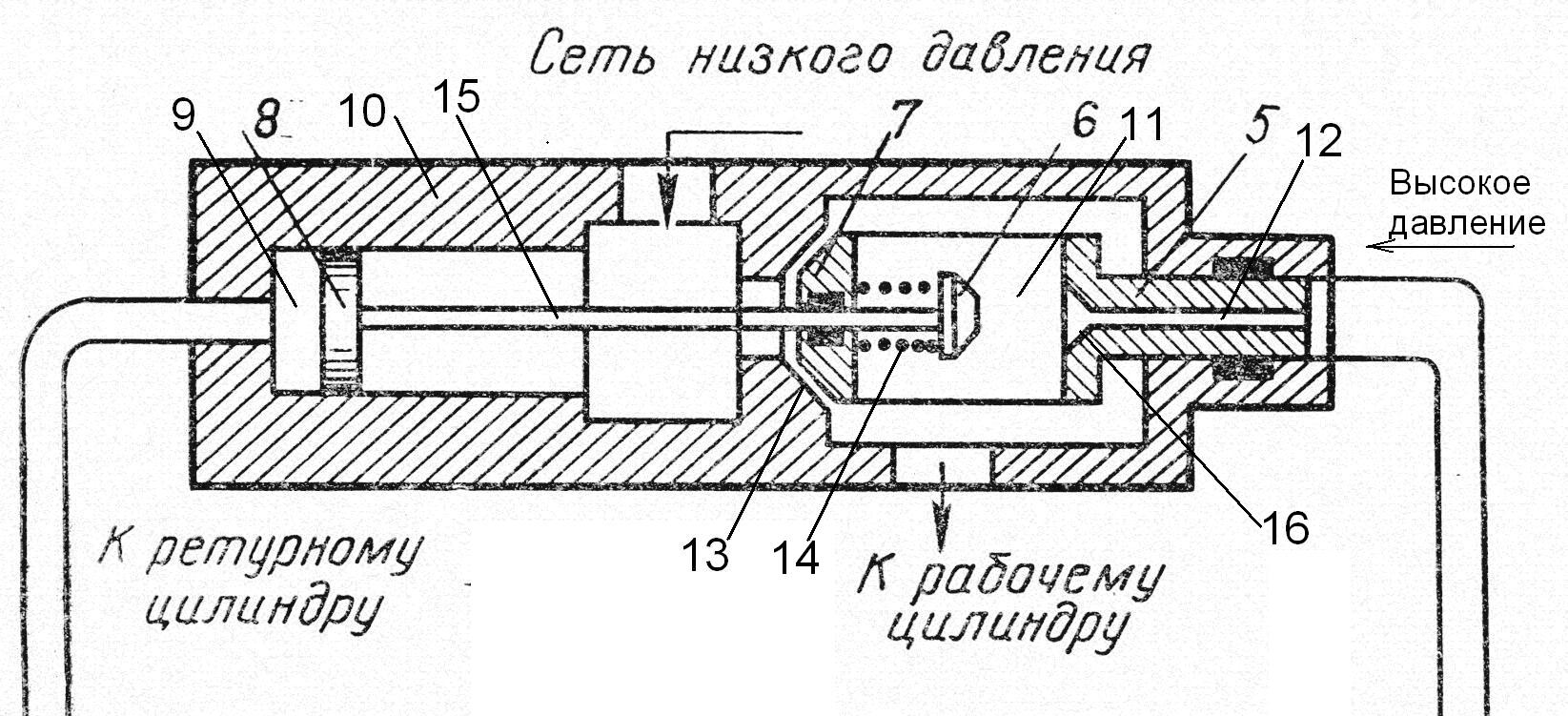

Схема наполнительного клапана второго типа, не имеющего регулировки холостого рабочего хода
Клапан наполнения:
Назначение:
1. Подача жидкости высокого/низкого давления в главный рабочий цилиндр.
2. Исключить возможность одновременной подачи жидкости высокого давления в ретурные и главный рабочий цилиндры
В положении клапана, показанном на рисунке на плунжер (5) клапана низкого давления (7) действует высокое давление, а на поршень (8), который через шток 15 связан с клапаном высокого давления (6), действует низкое давление. Одновременно на клапан (6) действует высокое давление, поэтому он смещен в крайнее левое положение. В этом положении жидкость высокого давления через отверстие 12 в плунжере (5) безпрепятсвенно поступает в главный рабочий цилиндр. В этом момент совершается рабочий ход.
По завершении рабочего хода необходимо соединить главный цилиндр с наполнительной системой. Для этого в левую полость (9) цилиндра 10 подается жидкость высокого давления (эта сеть связана с магистралью ретурных цилиндров, и следовательно, в этот момент в них тоже поступает жидкость высокого давления). Поскольку площадь поршня (8) больше, чем у клапана (6), то клапан (6) сместится вправо и встанет в седло 16, тем самым перекроется поступление жидкости высокого давления через канал 12 в полость (11), и, соответственно, в главный цилиндр. Воздействие поршня (8) через шток 15 на клапан низкого давления продолжится, и он сместится вправо, отрываясь от седла 13 (откроется клапан низкого давления (7)), и главный цилиндр соединится с наполнительной системой. При обратном ходе жидкость будет уходить из главного цилиндра в наполнительную систему. При держании навесу движение жидкости не будет ни в одну сторону. При холостом ходе жидкость из наполнительной системы будет поступать в главный цилиндр.
Для начала рабочего хода в полость (9) цилиндра 10 прекращается подача жидкости высокого давления и она соединяется с системой низкого давления. Поскольку на плунжер (5) продолжается воздействовать жидкость высокого давления, он вместе с клапанам низкого давления (7) передвинется влево и он встанет в седло 13, тем самым перекрыв поток жидкости низкого давления. Жидкость высокого давления, воздействуя на клапан (6), сжимает пружину 14, передвигает его влево, он отрывается от седла 16, открыв поток жидкости высокого давления в главный цилиндр.
