18.Перекрытия по деревянным балкам.Междуэтажное перекрытие. Чердачное перекрытие (холодный чердак)

Перекрытие – горизонтальный элемент здания, разделяющий его на этажи и выполняющий несущую и ограждающую функции.

По конструктивному решению перекрытия делятся:

балочные (ригельные)(основным несущим элементом является балка, на которую накладываются настилы покрытий) и безбалочные.

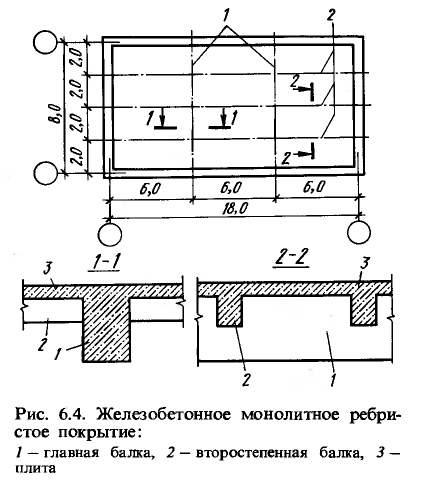

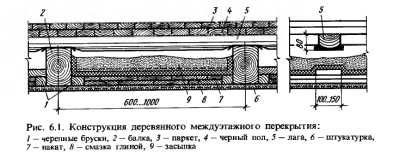

Перекрытия по деревянным балкам представляет собой конструкцию из несущих элементов и заполнения между ними.

По верху заполнения укладывается пароизоляция из толя или глиняной обмазки, а затем в зависимости от назначения перекрытия укладывается слой теплоизоляции (для цокольных перекрытий и перекрытий над холодными чердаками) или звукоизоляции (для междуэтажных перекрытий). В качестве звуко- и теплоизоляции может использоваться минеральная вата, пенополистирол, засыпки из шлака, керамзитового щебня или прокаленного песка.

Для деревянных балок есть ограничение по ширине пролета (‬комнаты)‬. ‬Их можно использовать для:‬‬‬‬‬‬ междуэтажных перекрытий- ‬при ширине пролета до ‬5 ‬метров;‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

для чердачных перекрытий (‬при неэксплуатируемом чердачном помещении) ‬при ширине пролета до ‬6 ‬метров. ‬ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

Деревянное перекрытие ‬выполняется из деревянных балок хвойных и лиственных пород. ‬На верхней стороне балок выполнен настил, ‬одновременно являющийся полом. ‬Конструкция ‬балочного перекрытия состоит из самих балок, ‬наката, ‬пола и утеплителя.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

Чтобы балки под весом перекрытия не прогибались, ‬их необходимо класть на определенном расстоянии‬. ‬Сечение балки определяют исходя из приходящейся на нее нагрузки. На расстояние между балками влияет и толщина досок пола. ‬Если они толщиной ‬28 ‬и более мм, ‬расстояние между балками не должно превышать ‬50 ‬см. ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

Преимущества деревянного перекрытия:‬‬‬

деревянное перекрытие быстро и просто монтируется в любом (‬даже сложном) ‬месте, ‬без использования каких-то специальных средств, ‬то есть можно обойтись без крана и другой техники. ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

деревянное перекрытие получается лёгкое

сравнительно недорогое. ‬‬‬

Недостатки деревянного перекрытия:‬‬‬‬

повышенная огнеопасность,‬‬‬

‬иногда возможность загнивания и заражение жуком-короедом ‬‬‬

Ограниченная длина пролета

Перекрытие получается зыбким (передача вибрации)

Более трудоемко обеспечение звукоизоляции и отдельных видов полов.

1 – плинтус из цементно-песчаного раствора; 2 – масляная шпаклевка; 3 – глиняный раствор с асбестовой крошкой.

Рис.62. Узел примыкания деревянной балки к стене с вент каналом.

1 –перегородка; 2 – обвязка 3 – вкладыш.

Рис. 63.Опирание перегородки на перекрытие по деревянным балкам.

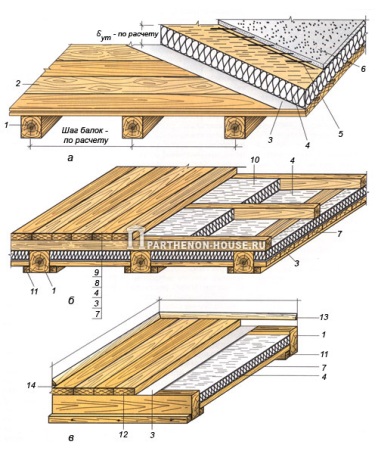

Рис. 1. Виды деревянных перекрытий: а - чердачное перекрытие с утеплением по верхней обшивке; б - перекрестное чердачное утепление; в - надподвальное перекрытие с межбалочным утеплением; 1 - балки перекрытия; 2 - дощатая обшивка; 3 - пароизоляция; 4 - первый слой утеплителя; 5 - арматурная сетка; 6 - паропроницаемая стяжка; 7 - деревянный (дощатый) накат; 8 - перекрестный каркас; 9 - дощатая обшивка (как вариант - паропроницаемая армированная стяжка); 10 - второй слой утеплителя; 11 - черепной брусок; 12 - деревянный пол; 13 - плинтус; 14 - щель воздухообмена.

19.Перекрытия по железобетонным балкам.Узел междуэтажного перекрытия.

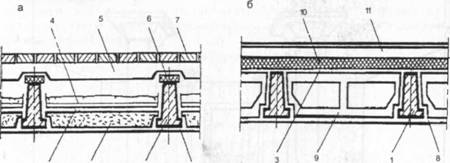

Рис. 43. Конструкции междуэтажного балочного перекрытия по железобетонным балкам:

а — с межбалочным заполнением из легкобетонных плит; б — с межбалочным заполнением из пустотных блоков; 1 — железобетонная балка; 2 — легкобетонная плита; 3 — слой толя; 4 — песок; 5 — лаги пола; 6 — полосовая упругая прокладка; 7 — дощатый пол; 8 — штукатурка; 9 — пустотелый блок; 10 — сплошной упругий слой; 11 — плита основания с полом на мастике

20.Перекрытия по стальным балкам. Междуэтажное перекрытие.Узел чердачного перекрытия (холодный чердак).

В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголки. Подобные перекрытия возводятся редко, главным образом из-за дефицита проката. Однако использование прокатных стальных элементов имеет ряд достоинств: возможность перекрывать большие пролеты (4-6 м и более), простоту конструкции, долговечность, небольшую строительную высоту.

В конструкции перекрытия необходимо предусмотреть:

несущий элемент;

черепной настил (доски, керамические или бетонные элементы);

утеплитель

выравнивающую стяжку из раствора по утеплителю;

пол (дощатый, по лагам, линолеумный и др.);

штукатурку настила снизу.

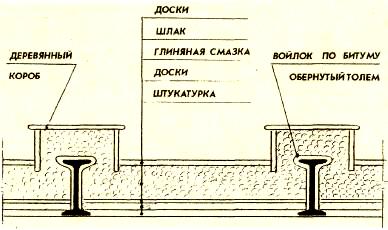

Если расстояние между концом балки и наружной гранью стены меньше 40 см, то концы балки надо утеплить с помощью, например, минеральной ваты. В чердачном перекрытии при значительной высоте двутавра и хорошей теплопроводности металла возможно промерзание и отсыревание нижней полки двутавра. Чтобы предотвратить это явление, устраивают деревянные короба по схеме

Чердачное перекрытие с деревянными коробами

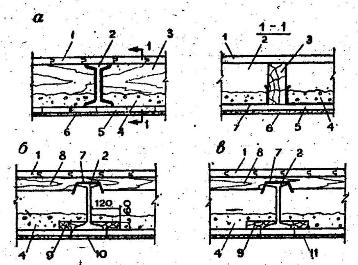

Перекрытие по стальным балкам без наката (3 варианта)

а-первый вариант

б-второй вариант

в-третий вариант

1-пол

2-стальная балка

3-брусок между балками

4-мелкий шлак или песок

5-подшивка необрезным тёсом (25 мм)

6,10-штукатурка известково-гипсовым раствором

7-рубероид

8-лаги

9-доска

11-штукатурка по сетке

21.Виды крыш. Элементы крыш.

Крыша – часть здания, обеспечивающая защиту его от атмосферных осадков и состоящая из несущей части (стропила, плиты) и ограждающей (кровля и ее основание).

Классификация:

-Плоские (с уклоном до 5%)

-Скатные

По конструкции крыши разделяются на:

*Чердачные состоят из чердачного покрытия, чердачного перекрытия и опорных конструкций (стропильной системы).

*безчердачные (совмещенные). проектируются малоуклонными (с уклоном 1-5%) с кровлей из рулонных материалов или мастик.

В зависимости от типа несущей конструкции:

-стропильные

-сборные ж/б

В зависимости от функций:

• Эксплуатируемая

• Неэксплуатируемая

Требования:

*прочность (обеспечение восприятия постоянных нагрузок (собственный вес) и временных (снег, ветер))

* водонепроницаемость (должен обеспечиваться отток воды)

*устойчивость

*атмосферостойкость

*долговечность

*индустриальность

*экономичность

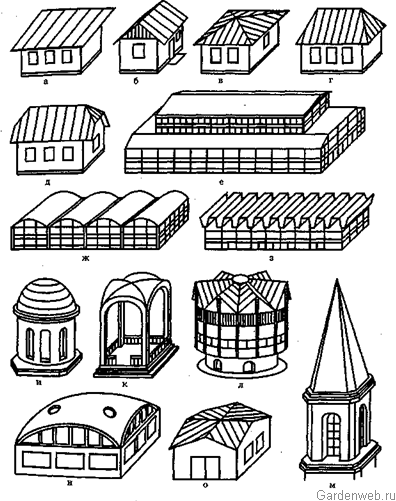

Формы скатных крыш:

односкатная

2скатная

4скатна

Сводчатая

Шатровая

Пирамидальная

купольная

вальмовая

мансардная

Элементы крыш:

1-скат; 2-вальма; 3-полувальма; 4-конёк; 5-ребро; 6-ендова; 7-свес крыши; 8-торцевой свес; 9-слуховое окно; 10-фронтон; 11-щипец.

Воздействия на крышу:

• Атмосферные осадки;

• Ветер;

• Солнечная радиация;

• Температурные колебания;

• Водяной пар, содержащийся во внутреннем воздухе здания;

• Химически агрессивные вещества, содержащиеся в воздухе;

• Жизнедеятельность насекомых и микроорганизмов;

• Механические нагрузки. (элементов монтажа, снеговым, от движения людей и техники).

25.Кровли. Классификация и требования, предъявляемые к кровлям.

Кровля — верхний элемент крыши, предохраняющий здание от механических повреждений, атмосферных воздействий, солнечной радиации.

Виды кровель:

рулонные, мастичные

из крупноразмерных материалов (оцинкованная сталь, асбестоцементные листы),

из мелкоразмерных материалов (керамическая, цементно-песчаная, металлическая черепица).

Требования:

Водонепроницаемость

Атмосферостойкость

Долговечность

Индустриальность

Экономичность

легкость

26.Конструкции наслонных стропильных систем. Принципы конструирования (основные конструктивные схемы) и детали крыш.

Наслонные стропила устанавливают в домах со средней несущей стеной или столбчатыми промежуточными опорами. Их концы опираются на наружные стены дома, а средняя часть - на внутреннюю стену или опоры. В результате их элементы работают как балки - только на изгиб.

При одной и той же ширине дома крыша с наслонными стропилами получается более легкой, чем всякая другая.

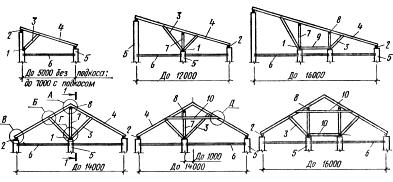

1 – лежень; 2 – мауэрлат; 3 – подкос; 4 – стропильная нога; 5 – стена; 6 – перекрытие; 7 – стойка; 8 – прогон; 9 – распорка; 10 – схватка.

Рис.66. Конструкции наслонных стропильных систем.

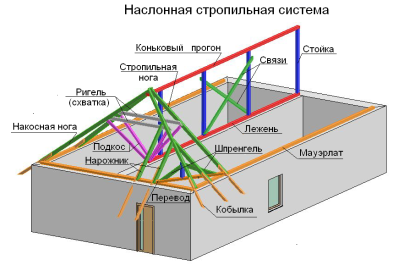

ЛЕЖЕНЬ — нижний горизонтальный деревянный брус или пластина, служащий опорой для стоек.

Стропила — несущие конструкции скатной кровли. Состоят из наклонных стропильных ног, вертикальных стоек и наклонных подкосов.

Стропильные ноги опираются не на сами стены, а на опорный брус - мауэрлат. В деревянных конструкциях мауэрлатом является верхний венец сруба (бревно, брус). При кирпичных стенах это специально устанавливаемый заподлицо с внутренней поверхностью стены брус (с наружной стороны он должен ограждаться выступом кирпичной кладки). Между мауэрлатом и кирпичом обязательно прокладывается стой влагоизолирующего материала (например, два слоя рубероида).

Коньковый прогон. В вершине стропильной конструкции любой крыши укладывают прогон, соединяющий стропила (фермы) между собой.

РИГЕЛЬ (нем. Riegel - поперечина), в строительстве - линейный несущий элемент (сплошной или решетчатый) в конструкциях зданий и сооружений. Соединяет стропила. Выполняется из железобетона, стали, дерева.

В местах пересечения скатов вводят диагональные (накосные) стропильные ноги . На них опирают короткие стропильные ноги (нарожники)
