1.Графический интерфейс AutoCad

Рабочий экран окна приложения AutoCAD представлен на рисунке 2.

На экране системы можно выделить четыре функциональные зоны:

графическая зона;

меню и панели инструментов;

командная строка;

строка состояния.

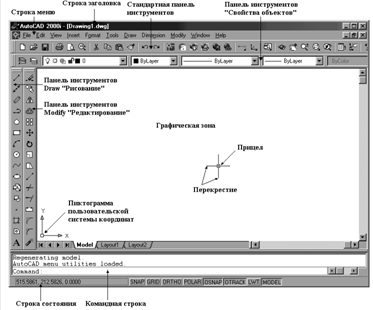

Рис. 2. Рабочий экран AutoCAD

Графическая зона

Это большая пустая область в середине экрана. Именно в ней наносятся элементы чертежа. Ее можно уподобить чистому листу бумагу, но в отличие от реального бумажного листа эта зона может иметь произвольные размеры!

Чертеж создается на вкладке Model. Остальные вкладки используются при подготовке чертежа к выводу на плоттер.

Совет. Если Вы случайно нажали на одну из вкладок Layout или на кнопку в строке состояния, то закройте появившееся диалоговое окно настроек параметров печати (если такое окно появилось), вновь перейдите на вкладку Model, нажав мышью на ярлычке , и продолжайте работу.

Для задания координат некоторой точки в графической зоне используется общепринятая нотация: сначала задается координата Х, а затем через запятую – координата Y).

В левом нижнем углу графической зоны находится пиктограмма пользовательской системы координат (UCS – User Coordinate System). Направления стрелок пиктограммы совпадают с положительным направлением соответствующих осей текущей пользовательской системы координат.

Прицел представляет собой маленький прямоугольник и служит для указания и выбора графических элементов чертежа. Перекрестие помогает пользователю оценить текущее положение указателя мыши относительно элементов чертежа.

При движении мышью в левой нижней части экрана под графической зоной (в строке состояния) выводятся текущие координаты перекрестия.

Меню и панели инструментов

Под строкой заголовка находится строка системного меню AutoCAD. Ниже меню находятся две строки, которые заняты панелями инструментов. Кроме того, слева есть еще две панели инструментов – Draw (Рисование) и Modify (Редактирование). Все панели инструментов плавающие, т.е. их можно переместить в любое удобное место на экране либо закрепить у края экрана. Меню и панели инструментов позволяют пользователю вводить команды AutoCAD в процессе построения графических элементов, редактирования чертежа, извлечения разнообразной информации, связанной с чертежом, и т.д. Кроме стандартных, в системе AutoCAD существует еще множество других панелей инструментов, которые можно вызывать на экран по мере необходимости.

Система AutoCAD позволяет пользователю адаптировать средства командного интерфейса – меню и панели инструментов – соответственно своим индивидуальным потребностям.

Командная строка

Командная строка располагается ниже графической области в отдельном окне (в котором по умолчанию умещается три строки текста, хотя с помощью мыши можно увеличивать или уменьшать размеры области командной строки). Командная строка содержит приглашение Command: (Команда:). Любую команду AutoCAD можно запустить, набрав ее текст непосредственно в командной строке (все, что вводится с клавиатуры, немедленно отображается в командной строке).

Более того, все выполняемые команды, независимо от способов их ввода (через меню, с помощью кнопок на панелях инструментов) обязательно отображаются в командной строке.

Даже при использовании меню и панелей инструментов для ввода команд AutoCAD время от времени необходимо посматривать в командную строку, чтобы увидеть реакцию системы на введенные команды. Многие команды имеют опции, выбор одной из которых проще всего выполнить, введя соответствующий символ с клавиатуры в командную строку.

AutoCAD хранит список выполненных команд. Просмотреть предыдущие команды можно, используя прокрутку в окне строки состояния. Для того чтобы увидеть более трех последних строк текста диалога, можно распахнуть текстовое окно AutoCAD (рис. 3) на весь экран, нажав <F2>. Нажав вновь <F2>, вы закроете текстовое окно.

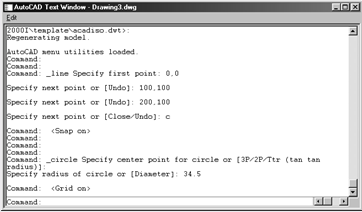

Рис. 3. Текстовое окно AutoCAD (окно со списком предыдущих команд)

Строка состояния находится в самом низу экрана. Слева в ней отображаются текущие координаты X, Y перекрестия. Они изменяются по мере перемещения перекрестия с помощью мыши в пределах графической зоны экрана. Правее расположено несколько кнопок, назначение которых будет описано позже.

Сохранение чертежа

Для сохранения чертежа можно воспользоваться пунктом меню FileSave, либо кнопкой на панели инструментов "Стандартная".

Для сохранения чертежа под другим именем или в другом формате (например, в формате более ранней версии AutoCAD можно воспользоваться пунктом меню FileSave as.

Файлы чертежей, созданных в AutoCAD, имеют расширение *.dwg.

Чтобы сохранить чертеж в формате шаблона используется пункт меню FileSave as, при этом в открывшемся диалоговом окне в поле Files of type необходимо выбрать значение AutoCAD Drawing Template File (*.dwt) (файл шаблона чертежа).

Примечание. Шаблон – это файл, в котором содержится информация о параметрах чертежа (размеры, единицы измерения, цвета и др.); кроме того, шаблон может содержать стандартные фрагменты чертежа, например, блок-рамку и штамп с заготовкой основной надписи.

Закрытие чертежа и завершение сеанса работы с AutoCAD

Созданный чертеж можно закрыть и продолжить работу с AutoCAD. Для этого можно использовать команду меню FileClose (ФайлЗакрыть).

Для того чтобы завершить сеанс работы с AutoCAD, можно использовать команду меню FileExit (ФайлВыход). Если вы что-либо меняли в открытом чертеже уже после операции сохранения, то в ходе завершения сеанса работы или закрытия чертежа AutoCAD предложить сохранить изменения. В зависимости от ситуации, вы можете либо принять предложение, щелкнув на Yes (Да), либо отвергнуть, щелкнув на No (Нет). Если же вы передумали завершать работу, щелкните на Cancel (Отказ) – и вы вновь вернетесь к прежнему чертежу. Когда открыто несколько чертежей, система AutoCAD переспрашивает вас о необходимости сохранения изменений в каждом из них.
