9. Методы селекции и маршрутизации сообщений в сетях. Области применения.

Методы распределения потоков сообщений в сетях

Применительно к методу коммутации пакетов в настоящее время в сетях ЭВМ используются два метода распределения потоков информации:

Метод коммутации и маршрутизации пакетов в соответствии с их адресной частью.

Широковещательная передача и селекция информации в соответствии с адресной частью пакетов.

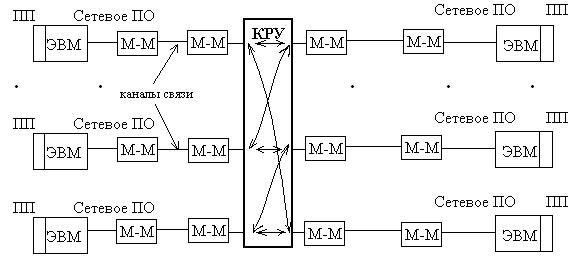

Рассмотрим первый метод. Для объединения нескольких пар ЭВМ, связанных каналами передачи данных, в сеть необходимо их подключить к коммутационно-распределительному устройству (КРУ).

ПП - прикладной процесс

M-M - модем

Рис.4

Коммутационно-распределительное устройство, называемое также центром коммутации пакетов (ЦКП), получает пакеты от ЭВМ и направляет их в нужный канал передачи данных другой ЭВМ в соответствии с адресом, указанным в адресной части. Этот процесс называется маршрутизацией. Поэтому ЦКП часто называют маршрутизаторами.

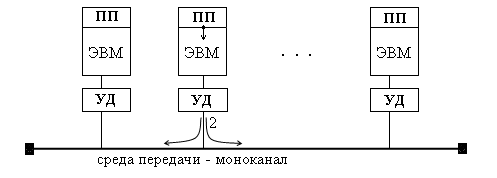

При реализации широковещательного метода передачи с селекцией пакетов по адресу получателя сеть строится таким образом, чтобы сообщения (пакеты), передаваемые любой ЭВМ, включенной в сеть, были доступны всем остальным. Каждая ЭВМ, получая пакет данных, анализирует его адресную часть и принимает только те пакеты, у которых адрес получателя совпадает с ее собственным.

ПП - прикладной процесс

УД - устройство доступа к среде передачи Рис.5

Совершенно очевидно, что второй метод является более простым с точки зрения реализации, но неэффективно использует пропускную способность канала. Поэтому он нашел применение в локальных сетях, где расстояния между ЭВМ ограничены, каналы короткие и обеспечивают высокую скорость передачи информации. В глобальных сетях всегда используют метод коммутации пакетов.

Устройством доступа к среде передачи в локальной сети является сетевой адаптер, который выполняет прием и выдачу в канал связи информационных битов, их кодирование и декодирование, синхронизирует передачу сигналов и т.д. Связь между компьютерами в глобальной сети может осуществляться с помощью модемов.

10. Рекомендация hdlc для построения протоколов канального уровня. Основные функции. Конфигурации систем.

HDLC - протокол высокоуровнего управления каналом передачи данных. Он реализует механизм управления потоком посредством непрерывного ARQ (скользящее окно) и имеет необязательные возможности (опции), поддерживающие полудуплексную и полнодуплексную передачу, одноточечную и многоточечную конфигурации, а так же коммутируемые и некоммутируемые каналы.

Протокол коррекции ошибок, определенный в основной части этой Рекомендации, может быть описан в терминах форматов и процедур Высокоуровневого Управления Каналом Передачи Данных. В частности, можно пользоваться Сбалансированным Асинхронным Классом процедур HDLC. При использовании необязательных процедур данного протокола коррекции ошибок, из HDLC добавляются "Необязательные Функции" для выборочной повторной передачи, для кольцевого теста и для 32-битной FCS.

Типы станций

Первичная станция ответственна за управление каналом и восстановление его работоспособности. Она производит кадры команд. В соединениях точка-многоточка поддерживает отдельные связи с каждой из вторичных станций.

Вторичная станция работает под контролем ведущей, отвечая на её команды. Поддерживает только 1 сеанс связи.

Комбинированная станция сочетает в себе функции как ведущей, так и ведомой станций. Производит и команды и ответы. Только соединения точка-точка.

Конфигурации канала

Для обеспечения совместимости между станциями, которые могут менять свой статус, в протоколе HDLC предусмотрены 3 конфигурации канала:

Несбалансированная конфигурация обеспечивает работу 1 первичной и одной или нескольких вторичных станций в полудуплексном и полнодуплексном режимах, с коммутируемым или некоммутируемым каналом.

Симметричная конфигурация обеспечивает взаимодействие двух двухточечных несбалансированных станций. Используется 1 канал передачи, в который мультиплексируются и команды и ответы. В данное время не используется.

Сбалансированная конфигурация состоит из 2 комбинированных станций. Передача в полудуплексном и полнодуплексном режимах, с коммутируемым или некоммутируемым каналом. Каждая станция несёт одинаковую ответственность за управление каналом.
