7. Моделирование температурной нестабильности выходного напряжения стабилизатора.

UН, В	t, с	Нагрев
8,016	20	VT2
8,062	40
8,094	60
8,12	80
8,081	100	VT2 и VT1
8,042	120
8,023	140
8	160

Спустя 2 минуты после выключения подогрева обоих транзисторов Uн = 8 В.

Определим температурную погрешность стабилизации: δ_U T = | Uн max/Uн |= 0,12/8 = 0,015.

Краткие выводы:

1. Исследовали схемы стабилизаторов постоянного напряжения с непрерывным регулированием.

2. Провели исследование основных характеристик стабилизатора: коэффициента стабилизации и выходного сопротивления – в зависимости от коэффициента усиления в цепи обратной связи. Исследование температурной нестабильности выходного напряжения стабилизатора.

3. Изучили схемы защиты стабилизатора от перегрузки по току.

4. Приобрели навыки экспериментального определения параметров стабилизатора.

Контрольные вопросы

1. В чем отличие схемы компенсационного стабилизатора тока от схемы стабилизатора напряжения?

омпенсационные стабилизаторы напряжения и тока

Могут работать на переменный или постоянный ток и используют принцип непрерывного или импульсного автоматического регулирования стабилизируемого параметра (напряжения или тока).

Структурные схемы.

Существуют 2 основные схемы:

- с последовательным включением регулируемого элемента по отношении к нагрузке.

- с параллельным включением регулируемого элемента.

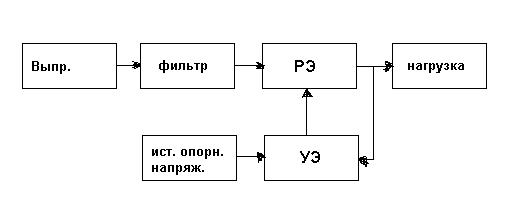

Рисунок 2 – Структурная схема компенсационного стабилизатора с последовательным включением регулируемого элемента.

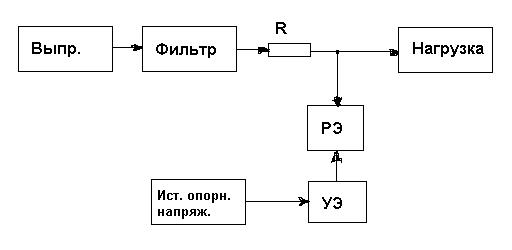

Рисунок 3 – Структурная схема компенсационного стабилизатора с параллельным включением регулируемого элемента.

В компенсационном стабилизаторе с последовательным включением регулируемого элемента напряжение на нагрузке Uн сравнивается с опорным напряжением

,                                          (2)

где   - коэффициент усиления.

В реальных стабилизаторах источник опорного напряжения (ИОН) питается от выходного стабильного напряжения  .

,                                       (3)

где   - внутреннее потребление.

Недостатки:

- последовательное включение по отношению к нагрузке РЭ, требует большой пропускной способности по току в стабилизаторах с непрерывным регулированием;

- на РЭ постоянно рассеивается энергия и КПД трудно обеспечить выше 60%.

На практике используют импульсный режим автоматического регулирования.

Разгрузить РЭ по току позволяет схема с параллельным включением РЭ по отношению к нагрузке (рисунок 3).

тогда

Схема позволяет применить РЭ малой мощности, но ставит добавочное сопротивление (ДС).

Схема целесообразна в устройствах малой мощности с импульсным питанием.

Приведенные функциональные схемы отражают принципы работы в импульсных стабилизирующих устройствах, обеспечивающие импульсный режим работы.
