Лабораторная работа № 4 Исследование стабилизатора постоянного напряжения Цели работы:
1. Исследование схем стабилизаторов постоянного напряжения с непрерывным регулированием.
2. Исследование основных характеристик стабилизатора: коэффициента стабилизации и выходного сопротивления – в зависимости от коэффициента усиления в цепи обратной связи. Исследование температурной нестабильности выходного напряжения стабилизатора.
3. Изучение схем защиты стабилизатора от перегрузки по току.
4. Приобретение навыков экспериментального определения параметров стабилизатора.
Описание лабораторного макета

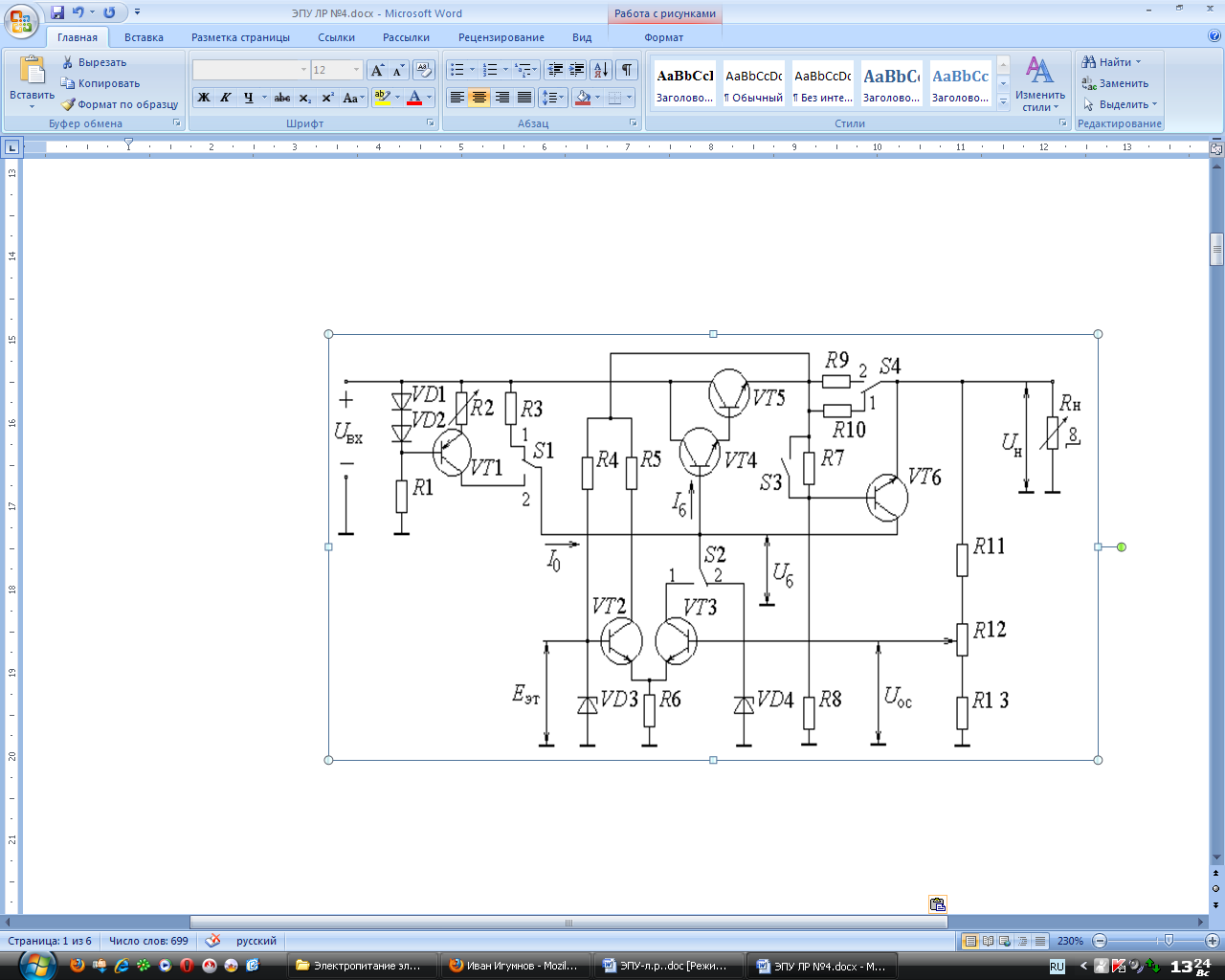

Принципиальная схема лабораторной установки приведена на рисунке 1
Рисунок 1 – Принципиальная схема лабораторной установки
Экспериментальные исследования

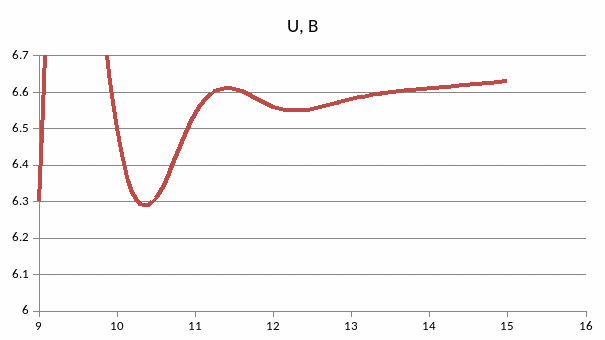

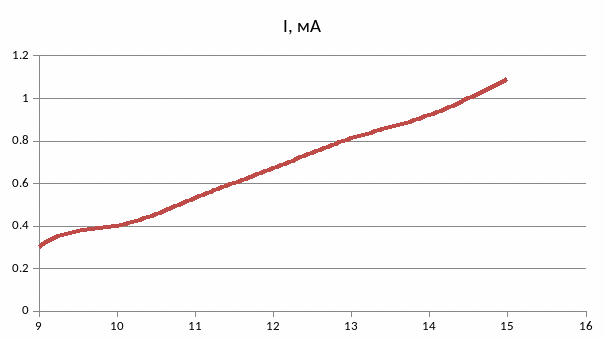

1. Исследование параметрического стабилизатора (без упт) с линейным балластным резистором.
Uвх, В |
Uб, В |
UН, В |
Iб, мА |
I0,мА |
Iстаб = I0- Iб, |
9,42 |
7,85 |
6,3 |
0,14 |
0,3 |
0,16 |
10 |
8,1 |
6,5 |
0,15 |
0,4 |
0,25 |
11 |
8,13 |
6,54 |
0,17 |
0,53 |
0,36 |
12 |
8,15 |
6,56 |
0,18 |
0,67 |
0,49 |
13 |
8,16 |
6,58 |
0,16 |
0,81 |
0,65 |
14 |
8,17 |
6,61 |
0,15 |
0,92 |
0,77 |
15 |
8,17 |
6,63 |
0,18 |
1,09 |
0,91 |
1.1
При Uвх=15 В вычислим сопротивление балластного резистора R3 = (Uвх – Uб)/I0 = (15 – 8,17)/1,09 = 6,27 Ом.

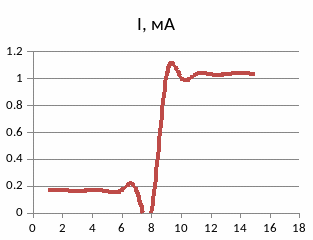

1.2 Uвх = 15 В:
Iн, мА |
Положение Rн |
Uб, В |
UН, В |
Iб,мА |
I0,мА |
Iстаб,мА |
0,44 |
1 |
8,19 |
7,15 |
0,17 |
1 |
0,83 |
38,3 |
2 |
8,1 |
6,96 |
0,17 |
1,01 |
0,84 |
70,6 |
3 |
8,15 |
6,86 |
0,16 |
1,03 |
0,87 |
105,3 |
4 |
8,15 |
6,76 |
0,17 |
1,03 |
0,86 |
135,8 |
5 |
8,19 |
6,69 |
0,16 |
1,03 |
0,87 |
166,5 |
6 |
8,15 |
6,63 |
0,17 |
1,04 |
0,87 |
194,1 |
7 |
8,12 |
6,58 |
0,17 |
1,03 |
0,86 |
221,7 |
8 |
8,16 |
6,51 |
0,18 |
1,02 |
0,84 |
Вычислим выходные сопротивления стабилизаторов Rвых = Uн/Iн = 0,64/0,221 = 2,9 Ом.
