Генератор.
Генератор – це джерело напруги, яке подає аналогові сигнали в прямокутної, синусоїдальної та пилкоподібної форми;
В
генераторі є можливість змінювати
частоту сигналу, тривалість, амплітуду
і зсув відносно нуля.
Форма сигналу:
Рис.
2.2. Вікно
генератора
Частота:
Частота функціонального генератора визначає число циклів, яке він генерує кожну секунду. Ви можете змінювати частоту від 1 Гц до 999 МГц.
Тривалість:
Встановлення тривалості змінює форму прямокутного і пилкоподібного сигналів. Ви можете встановити тривалість від 1 до 99 відсотків.
Для прямокутного сигналу установка тривалості керує високим рівнем сигналу. 50% тривалість дає прямокутний сигнал з рівними частинами сигналу з високим і низьким рівнями. Для пилкоподібного сигналу установка тривалості керує нахилом переміщенням вершини сигналу. пилкоподібний сигнал з 50% тривалістю має однаковий нахил фронту і спаду сигналу. Синусоїдальний сигнал не змінюється налаштуванням тривалості.
Амплітуда:
Налаштування амплітуди керує напругою сигналу, що вимірюється на сталому максимальному рівні. Якщо сигнал знімається з виводу COM і з виводу + або -, вимірюваний сигнал (максимальний розмах) дорівнює подвійній встановленої амплітуді. Якщо вихід знімається з виводів + і -, максимальний розмах сигналу буде в чотири рази більше встановленого значення амплітуди. Встановлення зсуву керує рівнем постійної складової сигналу, відносно якого змінюється значення сигналу. Нульовий зсув встановлює вихідний сигнал який змінюється відносно осі X осцилографа (положення осі Y повинно бути також встановлено в 0). Можна змінювати зсув від -999 кВ до 999 кВ. (Одиниці виміру амплітуди вихідного сигналу визначають одиниці виміру зсуву.)
Осцилограф
Осциллограф – прилад, що відображає зміну частоти і амплітуди електричних сигналів в часі. Осцилограф має два входи, канал A і канал B, таким чином одночасно можуть бути виміряні два різних сигнали.

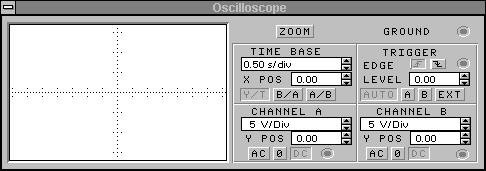

Рис. 2.3. Вікно осцилографа.
Ви можете використовувати осцилограф для отримання графічного зображення сили сигналу в часі, або для порівняння форми двох сигналів. Зміна параметрів осцилографа:
Є можливість змінювати параметри осцилографа під час роботи схеми. Якщо моделювання залишається коректним, ви можете перемикати вивід осцилографа до інших точок схеми. В обох випадках осцилограф перемальовує зображення автоматично. Якщо вам потрібен час для аналізу форм сигналу на осцилографі встановіть прапорець на команді Pause after each screen (Зупинка після кожного екрану) в діалоговому вікні Analysis Options (Параметри аналізу).
Розгортка по часу:
Встановлення розгортки по часу керує шкалою горизонтальної осі (осі X) осцилографа коли відображається амплітуда сигналів у часі (Y / T). Значення кожного поділу горизонтальної шкали може змінюватися в діапазоні від 0.1 нс. (Наносекунди) до 0.5 с. Щоб отримати легко читане зображення на екрані осцилографа, встановлюйте розгортку за часом обернено пропорційно налаштуванням функціонального генератора. Наприклад, якщо ви хочете побачити один період сигналу з частотою 1 кГц, встановіть розгортку по часу рівну 0.1 мс (мілісекунди). Один період сигналу з частотою 10 кГц вимагає розгортки по часу рівну 0.01 мс.
Встановлення вольт/поділку (V/Div.). Визначає шкалу по осі Y. Можна змінювати значення вольт/поділка від 0.01 мВ до 5.0 кВ. Кожен канал встановлюється окремо. Для отримання легко читаного зображення встановіть шкалу в залежності від очікуваної напруги на каналі. Встановлення позиції осі X:
Встановлення позиції осі X (X POS) визначає початкову точку на осі X.Коли позиція осі X = 0, сигнал починає відображатися від лівої межі екрана осцилографа. Позитивне значення пересуває початкову точку вправо, негативне – вліво. Встановлення позиції осі Y. Встановлення позиції осі Y (Y POS) визначає початкову точку на осі Y. Коли позиція осі Y=0, початкова точка знаходиться на осі X. Значення позиції осі Y може змінюватися від -3.00 до 3.00. Якщо потрібно відокремити один від одного форми сигналу каналів A і B для порівняння або детального розгляду їх, встановіть значення Y POS для одного або обох каналів. Кнопки AC, 0 або DC. Ви можете вказати різне сполучення осцилографа по входу кожного каналу використовуючи кнопки AC, 0 або DC (закритий вхід, вимкнений, відкритий вхід). Для перегляду тільки змінної складової сигналу перемкніть вхід в закритий режим (кнопка AC). Для перегляду повного сигналу (і змінної і постійної складової) перемкніть вхід у відкритий режим (кнопка DC). Встановлення 0 призводить до відображення прямої лінії на рівні початкової точки каналу Y (Y POS).
Кнопки Auto, A, B і EXT (автоматичний режим, канал A, канал B, зовнішній сигнал) визначають сигнал, який буде сигналом засуву. Використовуйте автоматичний режим (Auto) якщо ви хочете отримати зображення сигналу якнайшвидше або якщо ви очікуєте прямолінійний сигнал. Натисніть кнопки A або B для використання сигналу на цьому каналі в якості сигналу засувки. Кнопка EXT використовує зовнішній сигнал для сигналу засувки. (Якщо ви використовуєте зовнішній сигнал засуву, підключіть його до висновку trigger на іконці осцилографа).
Збільшення екрану осцилографа:
Zoom (Збільшити) розширює графічний екран осцилографа і переміщує органи керування в низ вікна. Ви можете отримати конкретні значення лінії сигналу переміщенням маркерів в бажану позицію. Вікна під екраном показують час і зміну сигналу в позиціях першого та другого маркерів, а також різницю між цими точками.
Рис.
2.4. Збільшений
екран осцилографа.
Якщо ви хочете надрукувати зображення на екрані осцилографа після його збільшення, виберіть "XY Plot" (Друк області екрану) з діалогового вікна Print (Друк). Зауважимо що на роздруківці зсув для кожного каналу рівний:
