Вступ

Компанія Electronics Workbench (Interactive IT) багато років працює на ринку програмного забезпечення для проектування електронних схем. Її основний продукт - Electronics Workbench - найпопулярніший в світі пакет у своєму класі програмних продуктів. Його користувачами є інженери, викладачі технічних дисциплін, а також радіолюбителі. Electronics Workbench призначений для схематичного подання та моделювання аналогових, цифрових і аналогово-цифрових кіл. Пакет включає в себе засоби редагування, моделювання і віртуальні інструменти тестування електричних схем, а також додаткові засоби аналізу моделей.

В цій курсовій роботі буде розглянуто основне вікно програми, основні панелі та функції меню. Бібліотеку аналогових елементів, зокрема базові елементи, джерела, лінійні та нелінійні компоненти, ключі та індикатори. Цифрову бібліотеку, яка включає логічні компоненти, вузли комбінаційного та послідовного типів, логічні та гібридні компоненти. Також будуть розглянуті віртуальні прилади такі як: мультиметр, генератор сигналів, осцилограф, логічний аналізатор, генератор слів, та логічний перетворювач. Буде спроектовано повний одно розрядний двійковий суматор на основі логічних компонент в САПР Electronics Workbanch. Складена таблиця істинності цього суматора, та перевірена за допомогою віртуального генератора слів та логічного аналізатора.

1. Загальний опис сапр Electronics Workbench

1. Опис головного вікна програми сапр Electronics Workbench.

Інтерфейс Workbench складається з наступних базових елементів:

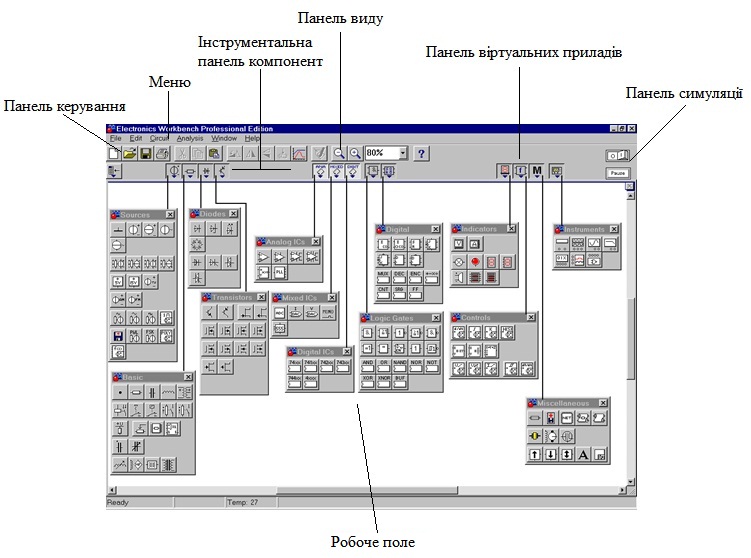

Рис. 1.1. Основне вікно програми.

Головне вікно складається з піктограм полів компонентів, поля компонентів – з умовних зображень компонентів, та робочого поля. Клацанням мишею на одній з одинадцяти піктограм полів компонентів, розташованих на панелі, можна відкрити відповідне поле. Розташування елементів в полях орієнтоване на частоту використання компонента. Для опису цих компонентів більш логічним є поділ їх за типами, з посиланням на поле, в якому розташований компонент. На рис. 1.1 показані всі наявні в Electronics Workbench поля компонентів. Цей рисунок отримана штучно, насправді при роботі може бути відкрито тільки одне поле компонентів.

Меню: Тут ви знайдете команди для всіх функцій. Стандартна інструментальна панель містить кнопки для найбільш уживаних функцій. На панелі симуляції міститься кнопки для старту, зупинки і інших функцій симуляції. Інструментальна панель компонентів має кнопки, які дозволять вам вибрати компоненти з бази даних Workbench для розміщення в вашій схемі. Робоче вікно (або вікно схеми) – місце, де ведеться розробка схеми. Панель віртуальних приладів містить такі прилади як: Генератор, Осцилограф, Генератор слів, Логічний, Аналізатор, Логічний перетворювач.

У бібліотеки елементів програми Electronics Workbench входять аналогові, цифрові і цифро-аналогові компоненти. Всі компоненти можна умовно розбити на наступні групи: базові компоненти, джерела,лінійні компоненти, ключі, нелінійні компоненти, індикатори, логічні компоненти, вузли комбінаційного типу, вузли послідовного типу, гібридні компоненти.

1.2 Бібліотека аналогових компонент Лінійні елементи



Опір резистора вимірюється в Омах і задається похідними величинами (від Ом до МОм).

Положення ручки перемінного резистора встановлюється за допомогою спеціального елемента - стрілочки-регулятора. У діалоговому вікні можна встановити опір, початкове положення ручки (у відсотках) і крок.

Ємність конденсатора вимірюється в Фарадах і задається похідними величинами (від пФ до Ф).

Змінний конденсатор допускає можливість зміни величини ємності. Величину ємності встановлюють, використовуючи її початкове значення і значення коефіцієнта пропорційності.

Індуктивність котушки (дроселя) вимірюється в Генрі і задається похідними величинами (від мкГн до Гн).

Величину індуктивності цієї котушки встановлюють, використовуючи початкове значення її індуктивності і коефіцієнта пропорційності.

Трансформатор використовується для перетворення напруги V₁ в напругу V₂. Коефіцієнт трансформації n дорівнює відношенню напруги V₁ на первинній обмотці до напруги V₂ на вторинній обмотці. Параметр n може бути встановлений в діалоговому вікні властивостей моделі трансформатора. Трансформатор може бути виконаний з відведенням середньої точки.

Ключі можуть бути замкнуті або розімкнуті за допомогою керуючих клавіш на клавіатурі. Ім'я керуючої клавіші можна ввести з клавіатури в діалоговому вікні, що з'являється після подвійного клацання мишею на зображенні ключа.

Ключ, керований напругою, має два керуючих параметри: включає (V_on) і вимикає (V_off) напруги. Він замикається, коли керуюча напруга більше або дорівнює напрузі вмикання V_on, і розмикається, коли воно дорівнює або менше, ніж вимикає напругу V_off
