16. Перерізи. Визначення та класифікація.

Переріз у кресленні — ортогональна проекція фігури, одержана в одній чи декількох площинах або поверхнях за уявного розсічення предмета, що проектується .

Різницею між розрізом та перерізом є те, що в перерізі зображають лише те, що розміщене безпосередньо у січній площині, а все, що розміщене за нею, не зображується.

Перерізи поділяють на винесені та накладені.

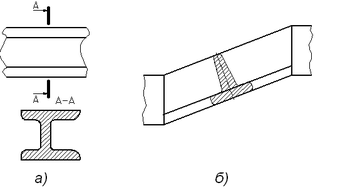

Винесений переріз (рис. а)— переріз, розташований на кресленику поза контуром виду предмета чи в розриві між частинами виду згідно з напрямом стрілок біля лінії перерізу.

Накладений переріз (рис.б) — переріз, розташований безпосередньо на виді предмета, уздовж сліду січної площини.

Контури накладеного перерізу виконуються суцільною тонкою лінією. Накладені перерізи не позначаються, якщо переріз – симетрична фігура, але позначається напрямок зору, коли в перерізі одержують несиметричну фігуру

Перевага віддається винесеним перерізам.

Для утворення перерізу треба:

а) у належному місці креслення провести січну площину;

б) фігуру, утворену в перерізі, повернути в положення, паралельне площині проекції;

в) на вільному місці поля креслення побудувати переріз і в разі потреби оформити його написом.

17. Виносні елементи: визначення та позначення на кресленнях.

Виносний елемент у кресленні — додаткове окреме, зазвичай збільшене, зображення частини предмета на кресленні деталі, щоб з'ясувати її форму, шорсткість поверхні та інші дані.

В иносний елемент може містити елементи, які не зазначені на відповідних зображеннях (видах), та відрізнятися від нього за змістом (наприклад, зображення може бути розрізом, а виносний елемент — видом).

При виконанні виносного елемента відповідне місце на основному зображенні обводять замкненою суцільною тонкою лінією (коло, овал), від якої виносять похилу лінію, що закінчується поличкою, на якій ставлять літеру української абетки. Над виконаним зображенням виносного елемента ставлять ту ж літеру, а у дужках зазначають масштаб зображення. Виносний елемент виконується якомога ближче до відповідного місця на зображенні предмета.

У будівельному креслені виносний елемент на зображенні допускається також відзначати фігурною або квадратною дужкою або графічно не відзначати. Біля зображення, звідки елемент виноситься, і біля виносного елемента допускається також наносити присвоєну виносному елементу буквену або цифрову (арабськими цифрами) познаку та назву.

18. Класифікація різьб.

Різьбою називається поверхня утворена при гвинтовому переміщенні довільного плоского контуру по циліндричній, конічній або іншій поверхні обертання.

На кресленнях всі різьби зображують умовно:

на стержні (зовнішня різьба): зовнішній діаметр – основною лінією, внутрішній – суцільною тонкою на відстані не менше 0,8мм і не більше розміра кроку від основної товстої лінії, на вигляді з торця стержня внутрішній діаметр різьби показують радіусною дугою, розімкненою в довільному місці поза осьовими лініями, при цьому довжина дуг становить ¾ кола;

в отворі (внутрішня різьба): внутрішній діаметр – суцільною товстою лінією, зовнішній – суцільною тонкою лінією, на вигляді з торця отвору зовнішній діаметр різьби зображують радіусною дугою рівною ¾ кола, відстань між лініями та сама, що й для різьби на стержні.

Межі різьби по довжині стержня або отвору позначаються суцільною товстою лінією.

Для всіх різьб (крім трубної і конічної дюймової) умовні позначення проставляють над розмірною лінією зовнішнього діаметра різьби. Трубні різьби, циліндричну і конічну, позначають за допомогою ліній виносок із стрілками і поличками, над якими записують умовне позначення різьби. Для конічної дюймової різьби над поличкою записують умовне позначення і стандарти на її основні параметри.

Різьби класифікують за такими основними ознаками:

• за експлуатаційним призначенням:

  • кріпильні (метричні);

  • кріпильно-ущільнювальні (трубні, конічні);

  • ходові (трапецеїдальні, упорні);

  • спеціальні;

• залежно від форми профілю:

  • трикутні,

  •  трапецеїдальні,

  • прямокутні,

  • круглі

  •  спеціальні;

• за напрямом руху гвинтової поверхні:

  • праві;

  • ліві;

• залежно від виду поверхні, на якій знаходиться різьба:

  • циліндрична;

  •  конічна;

• залежно від розташування поверхні, на якій утворена різьба :

  • зовнішня;

  •  внутрішня;

• за кількістю заходів різьби:

  • однозахідні;

  • багатозахідні (двозахідні, тризахідні і т.д.);

• за величиною кроку:

  • нормальний (великий)

  • малий крок.
