5. Коммутаторы локальных сетей
Х
аб
– если два устр-ва начинают пересылку
данных прим одноврем, то конфликт –
коллизия – А по 12 передает данные, и хаб
отправляет данные А по 36. А видит, что
по разным парам идут разные данные –
«каша» из сигналов и считает, что косяк
П
люс
если хотя бы одно устройство работает
на 10Мбит/сек – вся сеть должна тоже быть
10Мбит/сек. Начали делать Dual
speed
hub
– в нем был мост и два хаба с разными
скоростями – 10 и 100 Мбит/сек. Чем умнее
был хаб – тем дороже. Стоимость порта
хаба стала прим = стоимости порта моста.
Придумали коммутатор
Коммутатор – устройство, работающее на MAC-подуровне (а хаб – на физич), интеллектуальное, осуществляющее пересылку между портами кадров на основе МАС-адресов.
1
.
Содержит табл коммутации – соотнесены
макадреса и порты
2. Буферизация при неготовности порта
3. Если неизвестно, где нужный мак-передача на все порты
4. Допускает разную скорость на разных портах
5. Коммутация разделяемых сегментов, портов (PC, свитчи)
Сеть, построенная на свитчах, образует единый широковещательный конфликт
Сеть, построенная на хабах - единый домен-конфликт (один передает, другие слушают, конкуренция за сегмент)

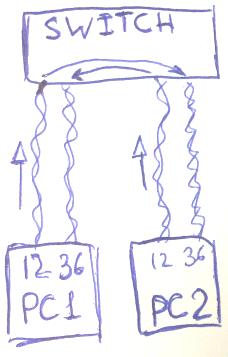

6. Дуплексный режим работы – в режиме коммутации портов:
P
C1
передает кадр, PC2
начинает передачу прим одновременно
Получается, PC2 передает одно, слышит другое. Может подумать, что конфликт. Чтобы не подумал – надо выставить режим FD (изначально PC думает, что HD). Сегодня все PC и свитчи в FD
Если оба в HD – то единый разделяемый сегмент

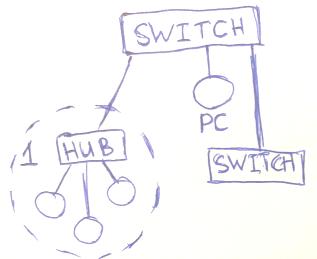

Если PC передают порт-в-порт – FD. Если подключен хаб – FD не м.б

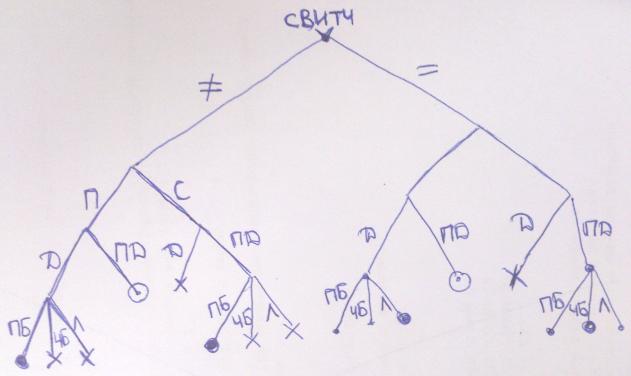

Способы коммутации:
1. С полной буферизацией – как мост
2. С частичной буферизацией – принимаем первые 64байт, если конфликта не было – то его и не будет – отправляем остальное без буферизации
3. Коммутация на лету – как только получили адрес, сразу перенаправляем. Но если порт занят – будет косяк. Время соизмеримо со временем передачи по HUB
Если в сегменте началась передача и возник конфликт, а свитч начал отправлять на лету – то в итоге отправится только кусок сообщения. Выход – полн или частичн
Е
сли
коммутация портов с разными скоростями
– только ПБ
С одинак скор – для сегментов – ЧБ
Точки в кружках – можно, но не нужно
Сегодня сегменты почти не коммутируют, потому мало ветвей для них – для разн скор ПБ и для одинак – ЧБ
6. Виртуальные локальные сети vlan
При поступлении бродкаст-кадра на SW – тот рассылает его по всем портам – в итоге цепная реакция и кадр рассылается всюду-всюду. Широковещат домен – часть сети, через которую проходит порожденный где-либо бродкаст кадр. Для того, чтоб уменьшить %бродкаста в сетях, ввели понятие VLAN:
VLAN – вирт лок сеть – совокупность портов коммутаторов, образующая единый широковещат. домен.
2 способа разделения на VLAN – по портам (наиб распростр) и по mac-адресам
По портам – 90%
Е
сли

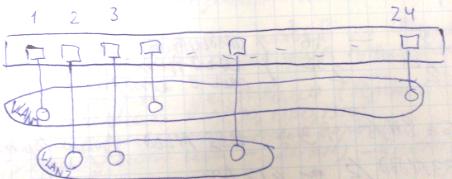

в VLAN1
появляется бродкаст кадр – он идет в
порты, соответств VLAN1.
Внутри свитча табл соотв-вия номера
порт и номера VLAN

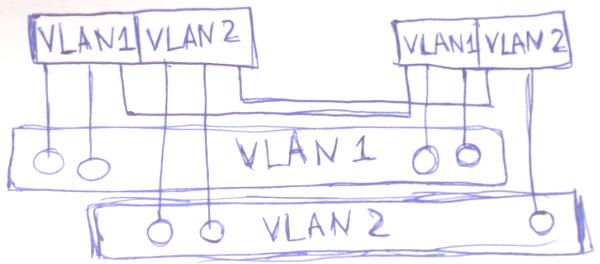

Если сеть разветвленная из нескольких коммутаторов:
П
ри
формировании кадра, если укажем в
адресате MAC2
– а отправ-ль МАС1 – свитч не пропустит
из соображ-й безопасности
Т.О. если подсети разные, коммутации не происходит
2. На основе MAC адресов
Составляется таблица коммутации, в которой свитч сам определяет в процессе обучения, какой мак на каком порте, а мы программно задаем соответствие маков и VLAN. Если меняем порт подключения – свитч все равно все помнит
Если свитчей несколько, то надо в КАДЖОМ свитче писать ВСЕ маки и их VLAN. А место соединения двух коммутаторов – за каким-то портом будет несколько записей в таблице с разными маками и VLAN.
Слишком сложно конфигурировать и администрировать – слишком много забивать вручную. Поэтому используют по портам
Зато в сравнении с портами только одно соединение между коммутаторами, а в портах – их будет много
