6.3. Мережа fddi

Стандарт локальних мереж FDDI (Fiber Distributed Data Interface) належить до перспективних вирішень, що їх підтримують головні ви­робники комп'ютерної техніки. Його розробили спеціалісти групи ХЗТ59.5 ANSI. З погляду топології мережа FDDI є подвійним воло­конно-оптичним кільцем (друге кільце резервне). Швидкість передаван­ня інформації у ній становить 100 Мбіт/с. Кожне кільце FDDI має довжи­ну до 200 км. Окремі вузли мережі не можуть перебувати один від одного на відстані понад 2,5 км. Максимальна кількість станцій мережі - 1000. Мережі стандарту FDDI трактують, як перехідні між ЛМ (LAN) та міськими мережами (MAN) стандарту DQDB.

Головне середовище передавання FDDI -волоконно-оптичні кабелі. Водночас є розробки цієї мережі для роботи з мідним дротом - SDDI та CDDI. SDDI підтримує передавання даних екранованою крученою парою (STP). Максимальна відстань передавання -100 м. CDDI перед­бачає використання як екранованої, так і неекранованої скрученої пари.

FDDI максимально відповідає Token Ring, однак має і відмінності, зумовлені потребою збільшити швидкість передавання.

У мережі FDDI використано схему кодування 4В5В, яка кодує 4-бітові комбінації даних у 5-бітові комбінації світлових імпульсів так, що для передавання даних зі швидкістю 100 Мбіт/с реалізована швидкість передавання сигналів 125 Мбіт/с.

На відміну від мережі Token Ring, у FDDI маркер передається відразу І_—.І

після передавання кадру станції, без очікування на повернення кадру кільцем. FDDI не використовує полів пріоритету та механізму резер­вування Token Ring. Натомість кожна станція класифікована, як асин­хронна (що не ставить жорстких вимог до часу доступу) і синхронна (яка ставить такі вимоги)

Мережу FDDI найчастіше використовують для побудови магістраль­них мереж. Робочі станції, як звичайно, приєднані до портів концентраторів FDDI. Від'єднання будь-якої станції не спричинює зу­пинки в роботі мережі.

6.4. Мережа Fiber Channel

bFiber Channel (FC) - стандарт швидкісного передавання даних, який розробляють A NSI за підтримки IBM та HP. Це швидкісна мережа з дуплексним передаванням даних на відстань до 10км. Се­редовищем передавання, крім волоконоо-оптичного кабелю можуть бути скручена пара та коаксіальний кабель.

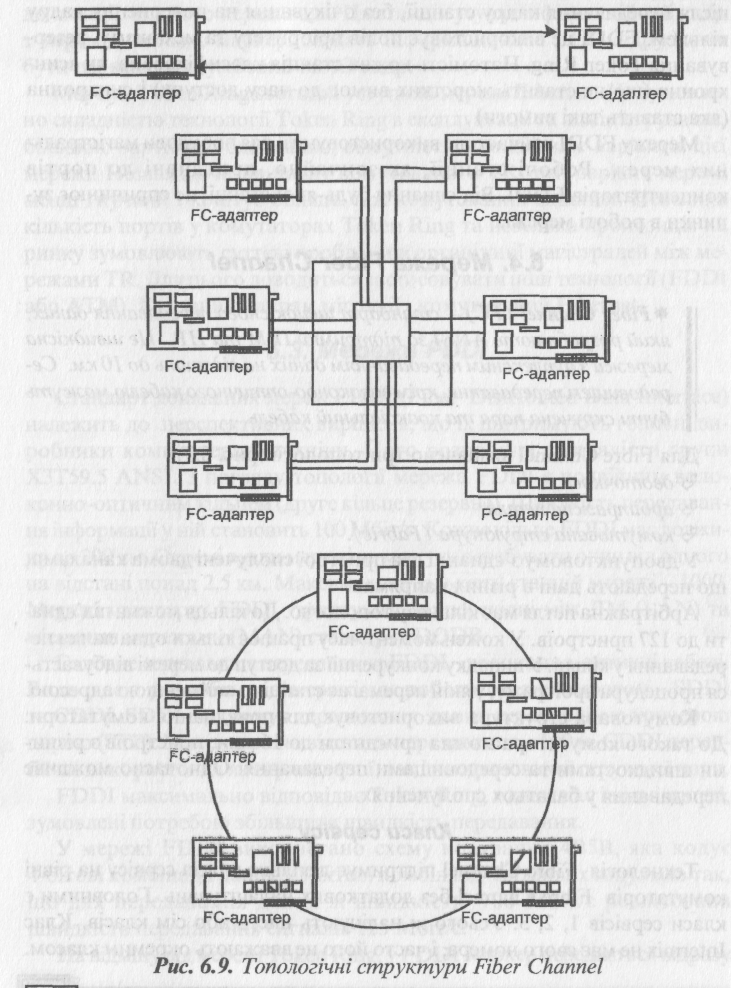

Для Fibre Channel визначено три топології (рис. 6.9):

"^ двоточкова;

^> арбітражна петля;

^ комутована структура (Fabric).

У двопунктовому з'єднанні два пристрої сполучені двома каналами, що передають дані в різних напрямах.

Арбітражна петля має кільцеву топологію. До кільця можна під'єдна­ти до 127 пристроїв. У кожен момент часу працює тільки одна ланка пе­редавання у кільці. У випадку конкуренції за доступ до мережі відбуваєть­ся процедура арбітражу, у якій перемагає станція з найменшою адресою.

Комутована структура використовує для приєднання комутатори. До такого комутатора можна приєднати до 16 млн. пристроїв з різни­ми швидкостями та середовищами передавання. Одночасно можливе передавання у багатьох сполученнях.

Класи сервісу

Технологія Fibre Channel підтримує декілька класів сервісу на рівні комутаторів Fibre Channel без додаткових налаштувань. Головними є класи сервісів 1, 2, 3. Усього ж налічують шість або сім класів. Клас Intermix не має свого номера, і часто його не вважають окремим класом.

Клас 1 визначає сервіс зі сполучення та гарантованим доставленням. Сполучення є призначеним, під час його дії інші пристрої не можуть зв'я­затися із задіяними портами. Клас 1 найбільше придатний для переда­вання великих обсягів даних, наприклад, для резервного копіювання.

Клас 2 надає послугу з передавання без налаштування сполучення, проте з гарантованим доставлянням. Кожен кадр комутується незалеж­но від інших і може передаватися різними шляхами. Клас 2 відповідає нерегулярному трафіку локальних мереж.

Клас 3 подібний до класу 2, проте не гарантує доставлення. Він підхо­дить для багатоадресного розсилання. Інші класи не вважаються само-стійними, а є підвидами головних класів.

Технологія Fiber Channel, колись розроблена для передавання да­них між мейнфреймами, нині відроджується. Перш за все її використо­вують у мережах збереження даних (SAN).
