Мережа lOGigabit Ethernet

З 2002 р. діє стандарт IEEE 802.3ae. Він визначає технологію пере­давання зі швидкістю 10 Gb/s, збереженням формату та мінімальних і максимальних розмірів кадру ІЕЕЕ-802.3.

•Ь діє для дуплексного призначеного двопунктового каналу;

т> підтримує зіркову топологію;

-> використовувана не тільки в каналах локальних мереж, а й для спряження з глобальними мережами (SDH, SONET),

•¥ на відміну від GE, який працює як в напівдуплексному, та і е дуплексному сполученні, 10GE працює тільки в дуплексно­му сполученні. Цим знято проблему підтримки МДКН/ВК, обмеженості відстані та мінімальної довжини кадру;

-> підтримка формату кадру Ethernet забезпечує узгод­женість з мережами Ethernet та непотрібність перетво- рення потоків.

Розглядають варіанти послідовного та паралельного передавання.

У паралельному передаванні вводять додатковий підрівень у реаліза­цію фізичного рівня (Distributor/Collector), який розбиває кадри та інтер­вали між ними на частини і передає в паралельні канали. Схема складна, потребує більше обладнання, не Завжди сумісна З кабельними інфраст­руктурами, однак використовує дешевші лазери та схемну логіку.

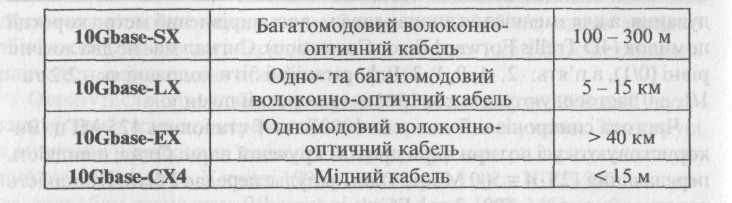

Обмеження на відстань передавання в мережі 10GB Etrhernet вини­кають через характеристики середовища передавання та пристрої пе­редавання. Визначенотакі варіанти мережі:

Тенденції розвитку архітектури Ethernet

Сьогодні Ethernet - найпоширеніша архітектура організації ЛМ. Така мережа проста в організації та експлуатації. Суттєвим недоліком мереж Ethernet є негарантування тривалості доставлення кадру, неве­лика пропускна здатність за високих навантажень. У Ethernet-мережах реальна пропускна здатність не перевищує 50 - 60 % від максимальної. Тому для організації магістральних мереж з високим трафіком доціль­ніше застосовувати архітектури FDDI, ATM, які забезпечують ефек­тивніше використання пропускної здатності каналу. Незважаючи на ці недоліки, Ethernet-технологія завдяки простоті ідеально придатна для організації невеликих та середніх мереж. Власне для Ethernet-мереж сьо­годні активно розвиваються технології комутації локальних мереж та віртуальних ЛМ, що дає змогу значно подолати обмеження Ethernet щодо пропускної здатності. Мережа Ethernet завдяки оптимальному співвідношенню вартість/продуктивність та простоті стала головним стандартом для локальних мереж.

6.2. Локальні мережі Token Ring

І&Локольна мережа Token Ring (TR) - це мережа кільцевої топо­логії з ретрансляцією та маркерним методом доступу.

її розробив у 60-х pp. шведський інженер Олаф Содерблом. Запатен­тована в 1981 р. У 1985 р. прийнято стандарт IEEE 802.5 для мережі Token Ring зі швидкістю 4 Мбіт/с. Сьогодні є два варіанти цієї мережі -зі швидкостями передавання 4 та 16 Мбіт/с. Влітку 1998 р. затверджено стандарт IEEE 802.5t мережі Token Ring зі швидкістю 100 Мбіт/с. Роз­робляють варіант і на 1000 Мбіт/с. Власником та розробником мережі Token Ring є фірма IBM.

Топологічна структура й алгоритм функціювання

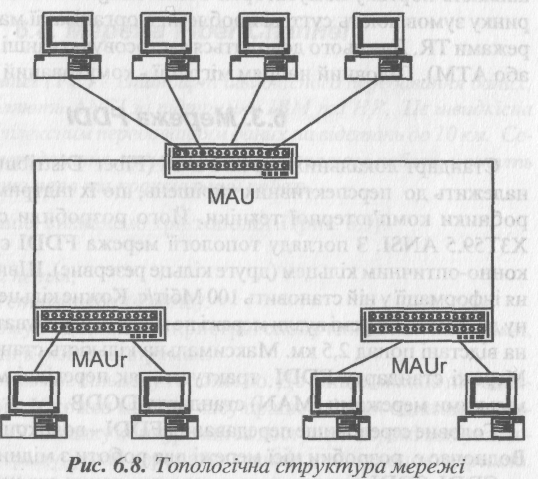

Топологічна структура Token Ring кільцева (рис. 6.8). Окремі станції приєднані через свої мережеві адаптери (Network Interface Card (NIC)). В адаптерній платі є кілька мікросхем, які виконують програмні функції керування передаванням даних у мережі. Комплект програм адаптер-ної плати називають агентом. Агент безпосередньо взаємодіє з прото­колом рівня сесій Netbios. Адаптерна плата приєднана до пристроїв багатостанційного доступу (Multistation Access Unit (MAU)) через спе-

ціальний або­нентський ка­бель (lobe cable). Пристрої MAU мають по кілька роз'єднувачів для приєднання станцій і по два для приєднання у кільце. Якщо роз'єднувач станції по­рожній, то кон­такт у MAU зам­кнений і кільце замкнене. У ви­падку приєднан­ня станції до MAU роз'єдну-

вач розмикається і станція "потрапляє" у кільце. MAU також сполу­чені між собою. Для передавання даних використовують чотирипрово-дову лінію (одне кільце резервне).

У мережі Token Ring реалізовано маркерний метод доступу для ме­реж з ретрансляцією.

^Маркер - трибайтовий кадр, що циркулює кільцем.

Станція, яка одержала маркер, усуває його з мережі і передає свій інформаційний кадр, що робить повне коло мережею та повертається

до станції, яка його передавала. Ця станція усуває Інформаційний кадр з мережі і передає маркер. Замість інформаційного LLC-кадру може бути переданий службовий МАС-кадр.

Мережа Token Ring сьогодні уступила мережі Ethernet. Це зумовле­но складністю технології Token Ring в експлуатації та адмініструванні, більшою вартістю обладнання, відсутністю швидкісних варіантів цієї мережі. Незважаючи на появу комутованого TR, цей варіант мережі менш гнучкий і коштує більше, ніж комутований Ethernet. Невелика кількість портів у комутаторах Token Ring та невелика пропозиція на ринку зумовлюють суттєві проблеми в організації магістралей між ме­режами TR. Для цього доводиться застосовувати інші технології (FDDI або ATM). Головний напрям міграції - комутований Ethernet.
