3.5. Скручена пара Будова. Різновиди та класифікація типів сп
Це найдешевше і найпоширеніше фізичне середовище. Відрізняється гіршим, ніж у коаксіального кабеля захистом від завад. Скручена пара (twisted pair) найдешевший кабель для прокладання. Сьогодні скручена пара є головним середовищем передавання для локальних мереж.
Розрізняють декілька типів скручених пар. Найпоширеніша незахи-щена скручена пара (Unshielded Twisted Pair (UTP)). Вона найдешевша, проте в разі її експлуатації виникають проблеми з електромагнітною сумісністю та випромінюванням.
Крім UTP у KM використовують фольговану незахищену скручену пару (Foiled Twisted Pair (F/UTP)), екрановану скручену пару (Shielded Twisted Pair(S/UTP)) та їхні комбінації (рис. 3.5).

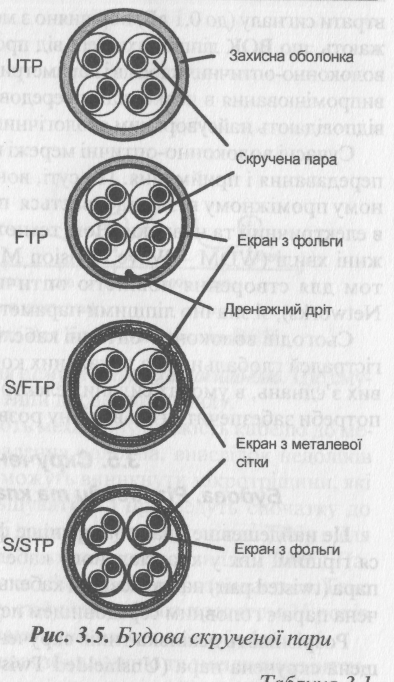

Скручена пара UTP - це вісім мідних дротів, скручених попарно в спільній ізоляції. У S/UTP дроти мають спільний екран. У F/UTP кожна пара дротів має екран з фольги, а в S/FTP є ще також спільний екран. Скручені пари S/UTP, F/UTP, S/FTP мають ширший частотний діапазон передавання (і максимальну швидкість), менше електромагнітне випромінювання порівняно з UTP, однак вони набагато дорожчіта

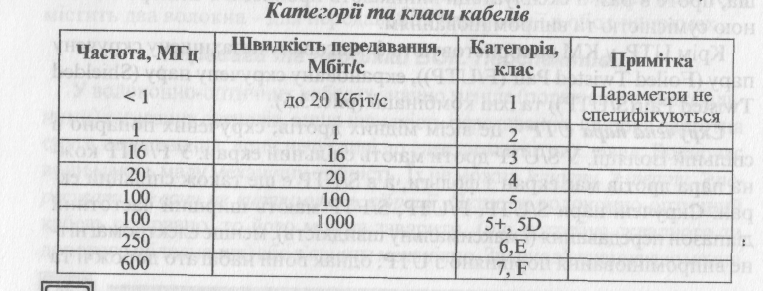

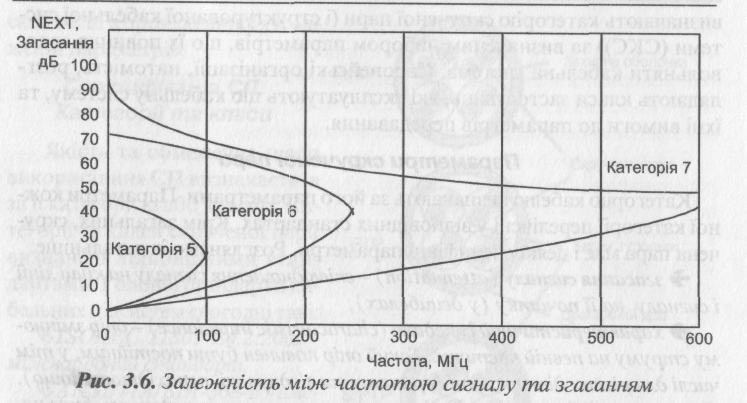

Сертифікація СП. Категорії та класи
Якість та обмеження щодо використання СП визначається за її категорією або класом. Категорії та класи скрученої пари визначені відповідними стандартами. Головні стандарти кабельних підсистем сьогодні такі:
^ISO/IEC 11801 Ed.2:2002 -міжнародний стандарт,
^>А NSI/TIA/EIA -568-В - американський стандарт, найстаріший серед цієї групи.
^>EN 50173 -1 - європейський стандарт, прийнятий 2002 р. країнами ЄЕС.
Є певні відмінності у стандартизації скручених пар амери-канськими (ЕІА, ТІА) та міжнародними (ISO, IEC) організаціями. Американські організації
визначають категорію скрученої пари (і структурованої кабельної системи (СКС)) за визначеним набором параметрів, що їх повинна задовольняти кабельна система. Європейські організації, натомість, розглядають класи застосувань, які експлуатують цю кабельну систему, та їхні вимоги до параметрів передавання.
Параметри скрученої пари
Категорію кабелю визначають за його параметрами. Параметри кожної категорії перелічені у відповідних стандартах. Крім загальних, скручена пара має і деякі специфічні параметри. Розглянемо їх детальніше:
•^ згасання сигналу (attenuation) - співвідношення сигналу на кінці лінії і сигналу на її початку (у децибелах);
+ характеристичний імпеданс (characteristic impedance) - опір змінному струму на певній частоті. Такий опір повинен бути постійним, у тім числі для різних ділянок лінії (враховуючи з'єднувачі, перевідники тощо). Сигнал, що відбивається від ділянок з неправильним імпедансом, буде накладатися на основний сигнал та спотворювати його;
•Ь зворотні втрати (return loss) - відношення амплітуди переданого сигналу до амплітуди відбитого;
•^ NEXT (Near End Crosstalk) - перехідне наведення на ближньому кінці - характеризує наведення в сусідніх дротах, у разі передавання даних парою дротів у різних напрямах. Параметр уперше було введено для тестування кабельних систем технології Fast Ethernet 100Base ТХ, у якому по одній парі відбувалося передавання, а по іншій - приймання. NEXT вимірюють для обох партнерів, з обох боків лінії передавання;
+ PS-NEXT (PowerSum NEXT) - визначає сумарний вплив наведень струму по кількох дротах;
•^ FEXT (Far End Crosstalk) -рівень наведень на сусідні дроти в разі однонапрямленого передавання. Вимірюють з обох боків лінії. Параметр FEXT уперше з 'явився для мереж Gigabit Ethernet, у яких передавання відбувалося паралельно декількома скрученими парами. Певною проблемою є те, що підсумкове значення FEXT залежить від згасання сигналу (та довжини лінії) і не придатне для нормування. З метою нормування введено параметр ELFEXT (Equal Level Far End Crosstalk) як співвідношення між: згасанням та FEXT;
•^ PS-FEXT (PowerSum Crosstalk) - сумарний вплив від однонапрям-лених передавань.

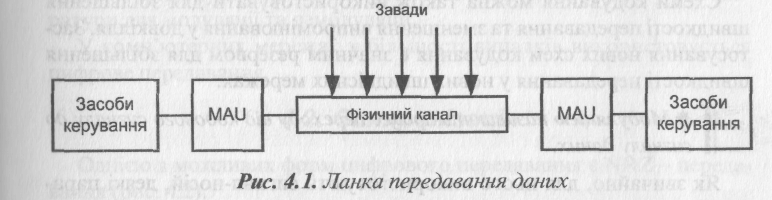

Захист СП від електромагнітних наведень
Кабельні системи комп'ютерних мереж працюють у різних електромагнітних середовищах. Вони, маючи значну довжину, є антенами, що випромінюють електромагнітний сигнал у довкілля та приймають такі сигнали.
Випромінювання впливає як на здоров'я людини, так і на правильність дії технічних пристроїв (комп'ютерів, ліній передавання даних, комп'ютерних мереж, мікропроцесорів, вбудованих у різноманітне устаткування). Особливо небезпечним за потенційними наслідками є вплив спричинених ЕМІ спотворень на військові системи, медичне обладнання, транспортні системи. Не дивно, що у медичних закладах та літаках заборонено користуватися мобільним телефоном.
Електромагнітне випромінювання, створюючи завади та спотворюючи сигнал у середовищі передавання, призводить до зменшення вис-лідної швидкості передавання, знижуються також інші кількісні та якісні параметри передавання.
Проблема боротьби з впливом завад для середовищ передавання має два аспекти. По-перше, необхідно максимально зменшити параметри випромінювання самого кабелю (див. параметри NEXT, FEXT),
по-друге, треба максимально захистити кабельну систему від зовнішнього випромінювання.
І* Ступінь захищеності від зовнішнього випромінювання називають електромагнітною сумісністю (EMC), Electromagnetic Compatibility) або електромагнітною невразливістю (Electromagnetic Immunity).
Диференційне передавання та скрутка дротів
Під час передавання у скрученій парі по обох дротах пари передають один і той же сигнал, але зсунутий у фазі на 180 градусів. При цьому відбувається взаємна компенсація електромагнітних полів, що генеруються сигналом у різних дротах.
Скрученість провідників забезпечує додаткову компенсацію І полів та захист від наведень. Чим більший крок звиву, тим більше \ точок перегину і тим ліпша компенсація та захист.
Для захисту середовища від електромагнітних завад у випадку скрученої пари використовують наступне:
Ч> збалансоване передавання (диференційний режим) та скручування дротів у пари;
^ завадостійкі коди;
^ екранування;
Ч> заземлення.
pj ТЕСТИ ДЛЯ САМОКОНТРОЛЮ
/. Який тип скрученої пари характеризується найбільшою чутливістю до завад та випромінюванням у довкілля?
a) FTP; б) STP;
в) UTP; г) SFTP
2. Скручена пара складається з:
а) двох мідних дротів;
б) чотирьох мідних дротів;
в) трьох пар дротів;
г) восьми мідних дротів, скручених попарно.
3. У скрученій парі провідники скручують щоб:
а) мінімізувати випромінювання ЕМІ;
б) мінімізувати параметр NEXT;
в) мінімізувати вплив завад на сигнал;
г) полегшити роботу монтажника з ними;
д) зменшити згасання корисного сигналу.
4. З коаксіальним кабелем використовують такі роз'єми:
а) МІС; б) А Ш;
в) BNC; г) RJ-45.
5. Параметр NEXT- це:
а) параметр, що характеризує наводки у сусідніх дротах;
б) параметр, який характеризує паразитні наведення, що гене руються у сусідньому дроті при передавання у протилежних напрямах. Вимірюється з боку передавача;
г) параметр, який характеризує паразитні наведення, що генерують-
ся у сусідньому дроті під час передаванняу протилежних напрямах. Вимірюється як з боку приймача так і з боку передавача.
д) параметр, який характеризує паразитні наведення, що генеру-
ються у сусідньому дроті при передаванні в однакових напрямах. Вимірюється як з боку приймача так і з боку передавача.
