Индуктивные преобразователи с перемещающимся сердечником
Принцип действия индуктивных пр-лей с перемещающимся сердечником основан на изменении сопротивления катушки индуктивности при введении в нее ферромагнитного сердечника.
Индуктивные пр-ли хар-ся весьма большой мощностью преобразования (1—5 В-А), что позволяет применять их вместе с измерительными приборами пониженной чувствительности. В гф практике индуктивные пр-ли исп в устройствах для измерения диаметра и профиля скв, отбивки муфтовых соединений металлич колонн и выявления дефектов в них, контроля за натяжением кабеля и т. п.
Индукционные преобразователи
Принцип действия индукционных преобразователей основан на явлении элм индукции, кот возникает при движении катушки в м поле, создаваемом постоянным магнитом или электромагнитом.
Входной величиной индукционного пр-ля явл скорость линейных или угловых перемещений.
По принципу действия индукционные пр-ли подразделяются на две группы.

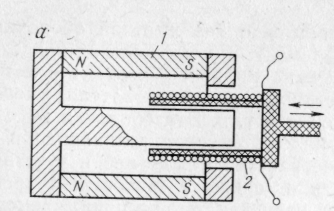

В пр-лях первой группы сопротивление на пути магнитного потока остается постоянным, а изменение индуцированной э.д.с. определяется перемещениями катушки 2 и магнита 1 относительно др друга.

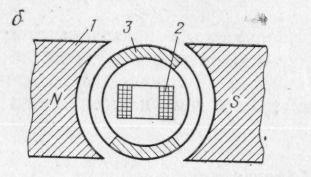

В пр-лях второй группы катушка 2 и магнит 1 неподвижны, а величина индуцированной э.д.с. определяется изменением магнитного потока в рез изменения сопротивления магнитной цепи. Это изменение обычно осуществляет кольцо 3(б) или якорь 4(в) из ферромагнитного материала, связанные с изучаемым объектом.
К индукционным пр-лям относятся сельсины и тахогенераторы, применяющиеся в гф практике соответственно для дистанционной передачи вращения мерного ролика блок-баланса и контроля скорости перемещения приборов по стволу скважины. Тахогенераторы исп также в нек типах автоматических потенциометров для обеспечения надлежащего режима их работы.
Информационная модель скважинной телеметрической системы. Основные блоки и их назначение

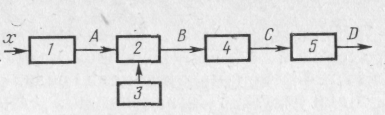

Информационная модель скв телеметрич систем отображает особенности преобразования сигналов информации в разл частях СТС.
1 - блок передачи инфы обеспечивает преобразование измеряемой величины х в сигнал А=f(х)
2 - канал связи - технические средства, необходимые для передачи сигналов инфы на заданное расстояние.
В проце передачи по каналу связи сигнал А подвергается воздействию помех (блок 3). В рез действия помех, а также вследствие особенностей канала связи сигнал А преобр в сигнал В=φ(А).
4 - блок восприятия инфы. Здесь поступивший из канала связи сигнал В трансформируется в сигнал С=ψ(В),
5 - блок представления инфы преобразует сигнал С в сигнал D=Ф(С), удобный для анализа, обработки и др операций.
То, показания на выходе блока представления инфы являются достаточно сложной функцией измеряемой величины D=F(х).
Функциональные зависимости А=f(х), В=φ(А), С=ψ(В) и D=Ф(С) отражают особенности преобразования сигнала инфы в разл блоках СТС и носят название передаточных хар-тик соответствующих блоков. Зависимость D=F(х) называется передаточной хар-кой СТС.
