Зонды радиометрии скважин

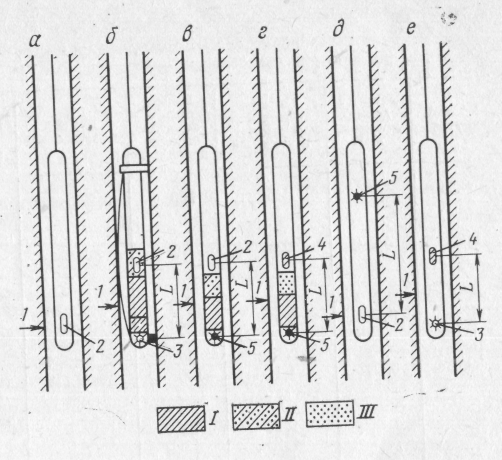

Схемы зондов для радиометрии скважин
а – ГК, б – ГГК, в – НГК и ИНГК, г - ННК и ИННК, д - нейтронного активационного каротажа; е - гамма-нейтронного каротажа; I - стальной экран; II - свинцовый экран, III - водородсодержащая среда; 1 - точка записи результатов измерения, 2 - детектор гамма-излучения; 3 - источник гамма-излучения; 4 - детектор нейтронов; 5 - источник нейтронов.
В общем случае зонд для радиометрии скв состоит из источника (излучателя) радиоактивного излучения и приемника (детектора). Исключение составляют зонды для измерения общей интенсивности естественного γ-излучения (γ-каротаж) и его энергетических составляющих (спектрометрия γ-излучения), в кот имеется только приемник радиоактивного излучения. Расстояние м/у серединами источника и приемника излучения называется длиной зонда.
В кач-ве источников γ-излучения в зондах используют радиоактивные изотопы нек элементов, различающиеся по своим технич и эксплуатационным хар-кам. Скорость распада источников γ-излучения определяет срок их службы, а общий выход γ-квантов - статистическую точность результатов исследования. Обе эксплуатационные хар-ки источников должны быть возможно большими.
Конструкция зонда обеспечивает работоспособность при макс температуре окружающей среды +150 °С и гидростатич давлении до 80 МПа.
Зонды с фокусировкой тока. Трехэлектродные и семиэлектродные зонды
Зонды: а — трехэлектродный, б — семиэлектродный
В отл от обычных зондов КС зонды с фокусировкой тока содержат доп электроды, обеспечивающие распространение тока основного токового электрода в заданном напр-нии.
Фокусировка тока достигается выравниванием потенциалов центрального и экранных электродов, кот может быть обеспечено двумя способами: 1) автоматическим регулированием тока через экранные электроды; 2) гальваническим соединением центрального и экранных электродов.
Семиэлектродные зонды выполняют или как обычные, многоэлектродные зонды КС, или в виде жесткой цилиндрич конструкции, на внешней поверхности кот изолированно др от друга располагаются кольцевые электроды, а внутри размещается электронная схема.
В трехэлектродном зонде электродами А0, А1 и А2 явл отдельные части охранного кожуха, разделенные изоляционными промежутками.
Измерительный пульт частотной модуляции ипчм
Панель ИПЧМ явл составной частью каротажной ап-ры и предназначена для разделения и измерительного преобразования частотно-модулированных сигналов. Она рассчитана на работу в составе каротажной станции со скважинными приборами, выходной сигнал кот-х представлен в форме частотно-модулированных колебаний.
Модулированные колебания с кабеля поступают на каналы панели ИПЧМ через эмиттерные повторители, предназначенные для развязки параллельно включенных разделительных полосовых фильтров, кот осущ-ют разделение частотно-модулированных колебаний по каналам.
После разделения по частотам сигналы в усилителях-ограничителях калибруются по амплитуде и поступают на частотные демодуляторы. С помощью фильтров низких частот из них выделяются сигналы низкой частоты. Эти сигналы после дополнительного усиления усилителями низких частот детектируются фазочувствительными детекторами и в виде медленно меняющегося постоянного тока поступают на регистратор каротажной станции и на контрольные приборы, позволяющие визуально наблюдать регистрируемые величины в каждом канале.
