8. Датчик натяжения кабеля типа днт-033. Устройство и назначение

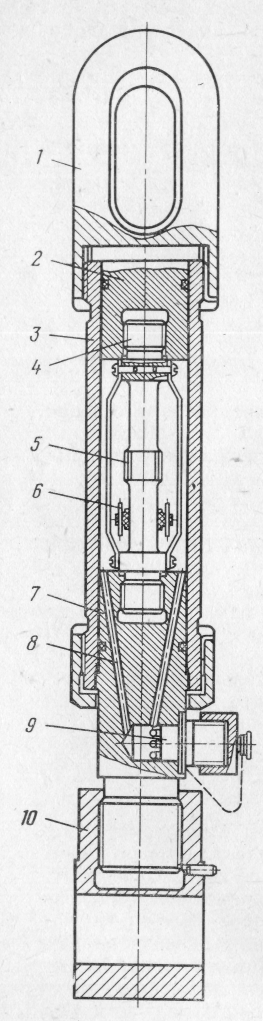

На рис показано устр-во датчика натяжения ДНТ-033, исп-го с подвесной си­стемой роликов на скв. Осн узлом датчика явл упругий стер­жень 4 с наклеенными на нем тензорезисторами 5. Выводы тензорезисторов, со­единенных по мостовой схеме, подклю­чены к коллектору 6. Упругий стержень помещен в жесткий корпус 3 и ввернут в верхнюю 2 и нижнюю 7 пробки. В ниж­ней пробке имеются отверстия 8 для про­хода проводов от коллектора к колодке штепсельного разъема 9. С помощью кабеля, подключаемого к штепсельному разъему датчик соединяется с измерительной панелью, расп-ной на пульте управления каротажного подъемника. Для подсоединения датчика к талевому крюку и подвесному ролику служат проушины 1 и 10. Датчик позволяет измерять усилие на­тяжения гф кабеля до 500 Н с приведенной погрешностью не более 1,5 %.

9. Достоинства и недостатки радиационных преобразователей

Радиац измер пр-ли служат для преобразования энергии ядерного излучения в электрич энергию. Из большого числа радиац пр-лей, использующих разл принцип действия, в гф ап-ре преимущественно прим-ся газоразрядные пр-ли и сцинтилляционные.

Газоразр пр-ли

Недостатки: невысокая эффективность счета и малая раз­решающая способность; постоянство амплитуды выходных импульсов независимо от энергии гамма-квантов — для преобразователей Гейгера-Мюллера, что не позволяет исп их для изучения энер­гетич спектра излучения; ограниченный срок службы — для преобразователей Гей­гера—Мюллера.

Вместе с тем газоразр пр-ли сохраняют ра­ботоспособность при повыш температурах. Наличие достаточно широкого плато позволяет снизить требования к стабилизации питаю­щего напряжения.

Сцинтилляц пр-ли

Обл рядом пре­имуществ: высокая эффективность; большая разрешающая сп-ть, позволяющая регистрировать более высокие скорости счета; зависимость амплитуды выходных импульсов от энергии γ-излучения, дающая возможность изучать энергетический спектр последнего; небольшие размеры.

Вместе с тем большинство сцинтилляц пр-лей хар-ся низкой термостойкостью и термостабильностью, что требует их термостатирования в скважинной радиометрич ап-ре.

10. Емкостные преобразователи

Емкостные измерительные пр-ли – пр-ли, у кот электрич емкость и диэлектрич потери в ней изменяются под действием входной величины.

Зависимость емкости и диэлектрич потерь пр-ля от диэлектрич проницаемости среды м/у его обкладками позволяет применять емкостные пр-ли для анализа состава разл сред. Скважинный прибор ап-ры диэлек­трич каротажа ДК-1 в кач-ве первичного пр-ля содержит цилиндрич конденсатор опред раз­меров, входящий в колебательный контур, высокочастотного генератора. Поэтому изменение емкости конденсатора под влия­нием характера насыщения и др св-в г.п. отмечается изменением частоты генерируемых колебаний.

Для емкостных пр-лей характерны высокая чув­ствительность, хорошая стабильность и практически безынерционность; однако они обл небольшой выходной мощ­ностью.

Емкостные пр-ли могут исп-ся в кач-ве модуляторов малых постоянных электрич напряжений.
