64. Структурная, принципиальная и функциональня схемы скважинной аппаратуры

Структурные схемы ап-ры изображают в виде прямоугольников, кот обозначают элементы устройства и функциональные группы. Наименования, обозначения и типы устройств вписывают внутрь прямоуг-ка. Вз-действие м/у каскадам и функциональными группами изображают стрелками.

Функциональные схемы аппаратуры изобр в виде прямоуг-ков с условными графическими обозначениями. Графическое построение схем дает наглядное пояснение о функционировании элементов и частей ап-ры, и последовательности их расположения.

Электрическая принципиальная схема определяет полный состав элементов и связей м/у ними и дает детальное представление о принципах действия аппаратуры. На принципиальной схеме изображают все элементы из кот состоит аппаратура. Элементы на схеме изобр в виде условных графич обозначений. Каждый элемент на схеме имеет приписанное ему обозначение, составленное из букв и порядкового номера.

65. Схема многоэлектродного зонда аппаратуры электрометрии скважин КСП-2

Многоэлектродные зонды предст собой сочетание нескольких трехэлектродных зондов с общим токовым электродом. Число электродов и расстояния м/у ними выбирают такими, чтобы можно было скомбинировать необходимые зонды для стандартной электрометрии и бокового каротажного зондирования.

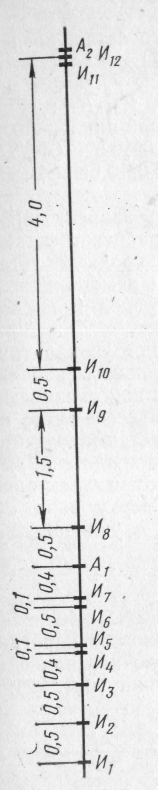

На рис. изображена схема многоэлектродного зонда электрометрической ап-ры типа КСП-2, содержащего два токовых (А₁ и А₂) и двенадцать измерительных (И₁—И₁₂) электродов.

Конструкция многоэлектродного зонда зависит: а) от типа гф кабеля, с кот работает скважинный прибор; б) от заданного комплекта электродных установок; в) от способа соединения зонда с кабелем и скв при­бором; г) от способа закрепления электродов и подводящих проводов.

66. Сцинтилляционные преобразователи

Сцинтилляционные пр-ли - радиационные пр-ли, основанные на явлении люминесценции нек в-в под действием ядерного излучения.

Устройство и схема включения сцин­тилляционного пр-ля:

1 – люминефор, 2 - фотоэлектронный умно­житель (ФЭУ), 3 – фотокатод, 4 – динод, 5 – анод.

В рез взаимодействия попав­шей элементарной частицы (или γ-кванта) с материалом сцинтиллятора часть атомов сцинтиллятора переходит в воз­бужденное состояние. Обратный переход в нормальное состоя­ние сопровождается испусканием кратковременной световой вспышки. Фотоны из сцинтиллятора попадают на фото­катод и выбивают из него фотоэлектроны, кот устремляются к первому диноду ФЭУ. Вследствие вторичной электронной эмиссии каждый электрон выбивает из динода вторичные электроны. Эти электроны, ускоряются полем второго динода и при попадании на него также вызывают вторичную электронную эмиссию. В дальнейшем проц повторяется и заканчивается образованием электронной лавины, достигающей анода ФЭУ.

Достоинства: высокая эффективность; большая разрешающая способность; зависимость амплитуды выходных импульсов от энергии γ-излучения, дающая возможность изучать энергетический спектр последнего; небольшие размеры.

Недостатки: они хар-ся низкой термостойкостью и термоста­бильностью, что требует их термостатирования в скважинной радиометрической аппаратуре.
