Обобщенная функциональная схема аппаратуры радиометрии скважин
Радиометрическая ап-ра содержит скв прибор и наземную регистрирующую и обрабатывающую ап-ру. Наземные блоки и скв прибор связаны гф кабелем. Для одновременной передачи по кабелю сигналов от разл детекторов излучения создают несколько информационных каналов. Импульсы каналов различаются амплитудой и полярностью. Широко применяется на практике двухканальная аппаратура, в кот импульсы каждого канала разл-ся полярностью.
Обобщенная функциональная схема двухканальной аппаратуры РК
Скв-ый прибор состоит из зонда и электронной схемы, помещенных в прочный кожух.
Электронная схема содержит следующие узлы: усилитель импульсов 3 (3'), поступающих от детектора (узлы 1, 1' и 2, 2'), дискриминатор шумов детектора 4 (4'} и согласующий каскад-смеситель 5, представляющий собой усилитель мощности и обеспечивающий передачу импульсов по кабелю.
Скважинный прибор обычно питается постоянным током с поверхности от источника 8. Питание детекторов осущ-ся от высоковольтного преобразователя 6. С наземной панели 7 инфа каждого канала записывается аналоговым регистратором 10; она может быть выведена на цифровой регистратор 9.
Обобщенная функциональная схема аппаратуры электрометрии скважины

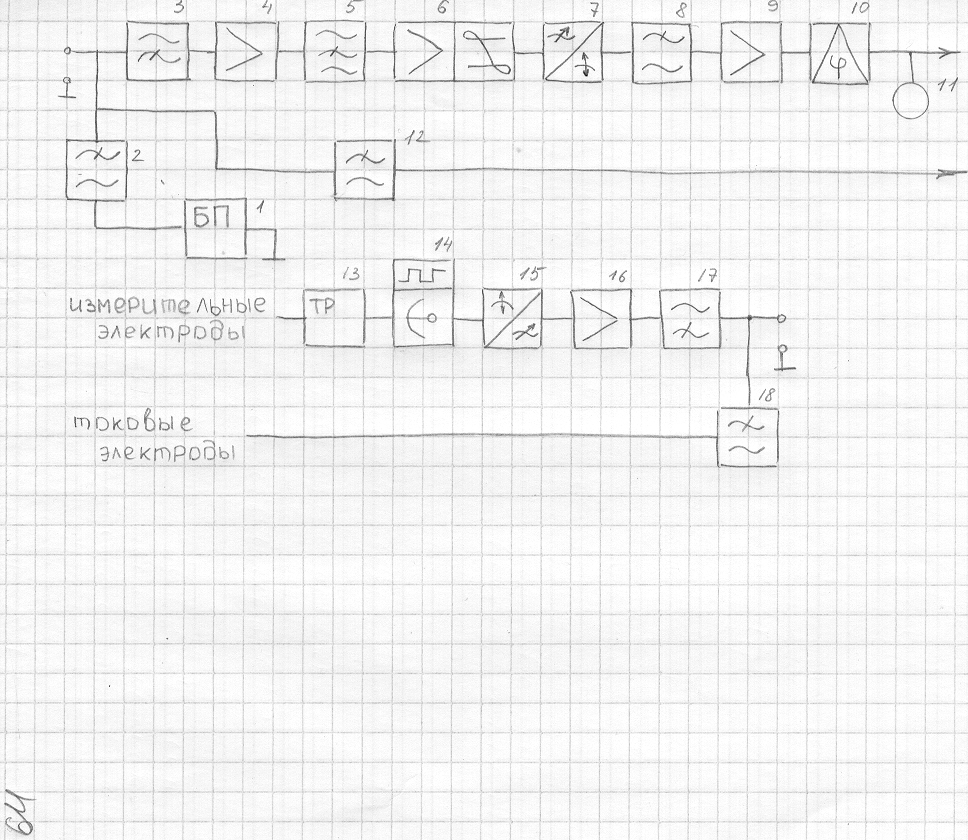

1 – генератор, 2 – фильтр, 3 – фильтр верхних частот, 4 – усилитель, 5 – полосовой фильтр, 6 – усилитель-ограничитель, 7 – частотный детектор, 8 – фильтр нижних частот, 9 – измерительный усилитель, 10 – фазочувствительный выпрямитель, 11 – миллиамперметр, 12 – регулятор фазы, 13 – трансформатор, 14 – многопозиционный переключатель, 15 – частотный модулятор, 16 – усилитель, 17 – фильтр верхних частот, 18 – фильтр.
Общая характеристика измерительных преобразователей
Измерительный пр-ль (ИП) - устройство, в кот с известной точностью реализуется однозначная функциональная связь входной физич величины и выходной.
Пр-ли, входящие в общую схему СТС, выполняют в виде самостоятельного функционального узла. В большинстве случаев ИП производят единичное преобразование одной вел в др, но в СТС существуют и сложные ИП, состоящие из неск конструктивно объединенных пр-лей, осущ-щих цепь преобразований.
ИП, использующиеся в СТС, должны удовлетворять следующим требованиям: иметь высокую чувствительность и удобное согласование с др узлами телеизмер системы; не оказывать существенного обратного влияния на измеряемую величину; характеризоваться высокой точностью и широким диапазоном преобразования; обладать высокой надежностью и большим сроком службы.
ИП могут быть описаны соответствующими хар-ками: коэф-том преобразования или статической хар-кой «вход - выход»; чувствительностью; точностью преобразования; динамическими хар-ками - быстродействием, постоянной времени и т. д.
Общие элементы и узлы скважинных приборов (сп). Конструктивные особенности сп
Cкв прибор включает: зонд, охранный кожух, датчики измеряемых величин, измерительную схему с источником питания, коммутирующие устройства, центрирующие и прижимные устройства.
Зонд скважинного прибора - устройство, предназначенное для создания искусственного физич поля в скв и околоскважинном простр-ве с помощью источника или излучателя, обеспечивающего формирование физич поля с заданными параметрами; и для измерения параметров естественных либо искусственных физич полей и выявления характера их изменения вдоль ствола скв.
Измерение диаметра, профиля, искривления скважины, температуры, давления, расхода и т. п. осущ-ся с помощью датчика - конструктивной совокупности измерительных пр-лей.
В охранном кожухе размещаются элементы скважинной части прибора, кот не должны иметь непосредственного контакта с окр средой.
Измерительная схема скв прибора осущ-ляет согласование входа схемы с выходом зонда, усиление, преобразование и формирование сигнала, а также согласование выхода схемы с кабелем.
Для переключения различных цепей измерительной схемы служат коммутирующие устройства.
Центрирующие и прижимные устр-ва применяют в тех сл, когда в проце измерения необх центрировать охранный кожух скв прибора по оси скважины либо прижать к стенке СКВ зонд или его часть.
