1. Акустические зонды. Назначение, основные элементы

Ак зонды предназначены для изучения упругих св-в окр среды путем наблюдения за хар-ром распр-ния в ней упр колебаний. С помощью ак зондов опр-ют либо скорость расп-ния ко­лебаний в г.п. (ак каротаж по скорости) либо уменьшение энергии колебаний на опред отрезке пути (ак каротаж по затуханию). Наблюдения в большинстве случаев осущ-ют над преломленными го­ловными волнами.

Осн элементами ак зонда явл излу­чатели и приемники упр колебаний. По числу элементов различают двухэлементные, трехэлементные и многоэлементные зонды. Отд группу составляют ак зонды, у ко­т излучатель возбуждает упр колебания в виде узкого сфокусированного луча, вращающегося в горизонтальной пл-ти. Излучатель и приемник в этих зондах могут быть разделены (двухэлементный зонд) или совмещены (одноэлементный зонд).

Схемы ак зондов

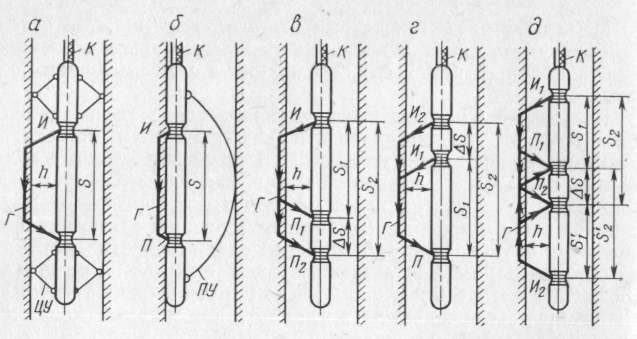

Зонды: а и б — двухэлементные, в и г — трехэлементные, д — четырехэлемемтнын

2. Аппаратура контроля качества цементирования и технического состояния обсадных колонн типа сгдт.

СГДТ позволяет опр наличие цементного камня за колонной, его плотность, полноту и равномерность заполнения затрубного простр-ва цементным камнем, эксцентриситет обсадной колонны, среднюю по периметру толщи­ну стенки обсадных труб, дефекты, связанные с механич или химич воздействиями, эффективность и последствия перфорации, местоположение муфт, центрирующих фонарей и пакеров.

Скважинный прибор ап-ры СГДТ содержит два зонда для регистрации рассеянного γ-излучения. 1 - зонд дефектомера состоит из источника и детектора. Детектор помещен во вращающийся свинцовый экран с коллимационными окнами. 2 - зонд толщиномера включает источник мягкого γ-излучения и детектор, расп-ный также в свинцовом экране с коллимационными окнами. В ап-ре предусмотрено гидравлич реле, кот срабатывает от гидростатич давления в скв и перемещает γ-источник к окну коллиматора.

При иссл-нии скв регистрируются одновременно две диаг­раммы рассеянного γ-излучения дефектомера и толщиномера. Кри­вая дефектомера запис-ся при равномерном вращении экрана в проце непрерывного перемещения прибора вдоль скв (круго­вая цементограмма) либо при остановке прибора (дефектограмма).

3. Взаимоиндуктивные (трансформаторные) преобразователи

Т рансф-ный инд-ный пр-ль.

Катушки: 1 - намагничивающая, 2 – измерительная.

Трансф-ные (взаимоинд-ые) пр-ли явл разновидностью индуктивных пр-лей. Они содержат две катушки, одна из кот питается стабильным пере­менным током. Выходной величиной таких пр-лей яв­л индуцированная во вторичной катушке э.д.с., кот зависит от сопр на пути магнитного потока, сцеплен­ного с витками обеих катушек, а следовательно, и от толщины воздушного зазора. Вел этой э.д.с. измеряется при­бором И.

4. Вспомогательное устр-во при проведении гис. Блок-баланс, коллектор, сельсинная передача

Для обеспечения спуска и подъема кабеля в скв и контроля его движения применяют блок-баланс с установлен­ными на нем датчиками измерения длины кабеля, находящегося в скв, скорости его перемещ и натяжения. Чаще всего применяют рамочные и подвесные блок-балансы. При проведении гф иссл-ний в скв с необорудованным устьем исп блок-балансы, кот закрепляют на фланце обсадной колонны или ввинчи­вают в муфты бурильных труб. Осн элементом блок-ба­ланса явл мерный ролик. Для определения скорости движения кабеля в скв сельсин-приемник через редуктор связывают с маломощным генера­тором переменного тока. В завис от числа оборотов сельсина в генераторе развивается соотв э.д.с., из­меряемая милливольтметром.

Для подсоединения измерительной цепи к жилам кабеля на лебедках устанавл коллекторы. Кол-р лебедки обычно состоит из подвижной части, связанной с барабаном ле­бедки, и неподвижной части - корпуса, закрепленного на раме лебедки. На одной из этих частей име­ются изолированные металлич кольца, по кот сколь­зят щетки. К кольцам подведены жилы кабеля; от щеток идут выводы на измерительную схему. Кол-ры лебедок бывают дисковые и цилиндрические.
