31.Основные меры защиты от поражения электрическим током.

Меры защиты:

1.обеспечение недоступности токоведущих частей (защита высотой, ограждение, блокировка);

2.Изоляция токоведущих частей (1000 Ом на 1 В, не менее 500кОм). Неизолированные проводники в помещении должны располагаться на высоте не ниже 4 м, вне помещения – на высоте 7 м свыше 1000 В, 6 м 1000В;

3.Двойная изоляция (нанесение краски;

4.Применение понижения напряжения и повышение частоты. Пониженное напряжение используется для освещения и ручного инструмента в помещениях с повышенной опасностью.

5.Заземление – преднамеренное соединение корпусов с землей с целью снизить до безопасных значений напряжение прикосновение;

6.Зануление – преднамеренное соединение корпусов и других нетоковедущих частей с многократно заземленным нулевым проводом;

7.Защитное отключение – устройство, отключающее оборудование от сети за время менее 0,1 с

8.Изолирующие средства – средства предназначенные для работы без снятия напряжений; при несоответствии питающего напряжения для ручного инструмента и местного освещения безопасному для данной категории освещения.

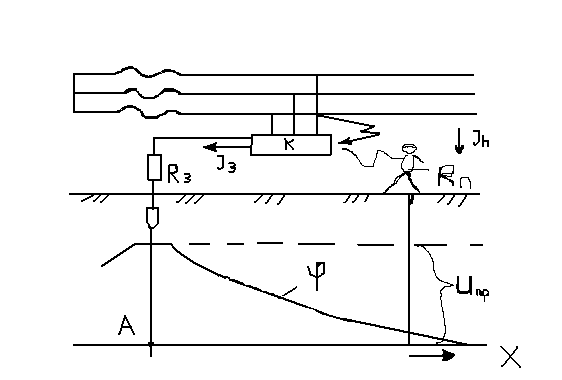

32. Защитное заземление: назначение, принцип действия.

Защитное заземление есть преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением.

Принцип действия защитного заземления основан на снижении до безопасных значений напряжения прикосновения и тока, протекающего через тело человека. За счёт уменьшения напряжения на корпусе и уменьшения потенциала основания. Соединение металлических нетоковедущих частей оборудования с землей осуществляется с помощью заземляющих проводников и заземлителей.

Заземлитель — это совокупность металлических стержней, находящихся в земле и соединенных между собой металлическим проводником. Заземлители бывают искусственные (только для заземления) и естественные (металлические предметы в земле для иного предназначения).

З аземляющие проводники соединяют части заземляемых установок с заземлителем.

33. Зануление: назначение, принцип действия, область применения

Защитное зануление — это преднамеренное соединение корпусов и др. нетоковедущих частей оборудования, которые могут оказаться под напряжением с многократно заземленным нулевым проводом с целью превращении пробоев на корпус в короткое замыкание между фазой и нулевым проводом, при этом перегорает плавкие вставки или срабатывает защита.

Нулевой защитный проводник — это проводник соединяющий заземляемые части с нулевой нейтральной точкой обмотки источника тока.

Нулевой защитный проводник следует отличать от нулевого рабочего провода, который предназначен для питания электрических приемников. Нулевой рабочий провод через 20-30 метров повторно заземляется.

Принцип действия защитного зануления

Защитное зануление превращает замыкание на корпус в однофазное короткое замыкание, в результате чего срабатывает защита (плавкий предохранитель), которая селективно выключает участок сети.

В момент короткого замыкания (КЗ) заземление нулевого провода уменьшает напряжение на корпусе и уменьшает опасность поражения.

С целью обеспечения автоматического отключения установки проводимость фазных и нулевых проводов должна быть такой, чтобы ток короткого замыкания не менее чем в три раза превышал ток плавкого предохранителя (ближайшего).

Запрещается использовать некалиброванные предохранители, т.к. если они не сработают, то на нулевом проводе и присоединенном к нему оборудовании напряжение может достигать опасной величины. Запрещается в одной и той же сети занулять одни и другие единицы оборудования, т.к. при пробое на заземленном оборудовании может появиться напряжение на других корпусах, присоед. к нулевому проводу.
