34.4 Воздействие влияющих факторов на датчики давления. Особенности эксплуатации и монтажа датчиков давления.

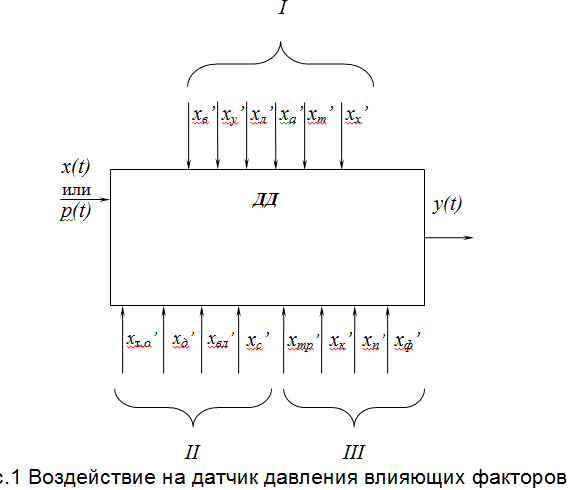

В большинстве случаев измерение давления происходит в условиях интенсивного возд. на датчики различных влияющих факторов (ВФ). ВФ, действующие на датчик ДД, м.б разделены на три условные группы. Первая группа – ВФ, опред. видом контролируемых энергетических агрегатов и их режимом работы: х_в’ – виброускорения; x_у’ – ударные ускорения; х_л’ – линейные ускорения; х_а’ – акустические шумы; х_т.р’ – темп-ра рабочей среды; х_х’ – химические свойства среды и др. Вторая группа – внешние ВФ, опред. условиями экспл. испытуемых или контролируемых энергетических агрегатов: х_т.о’ – темп-ра окруж. среды; х_д’ – давление; х_вл’ –влажность; х_с’ – солнечная радиация и др. Третья группа – это факторы, определяемые эксплуат. особенностями измерительного комплекса: х_тр’ – соединительные трубопроводы (материал, длина, диаметр); х_к’ – параметры кабельного соединения (длина, емкость, активное сопротивление и др.); х_п’ – вид и колебания напряжения питания; х_ф’ – физ. свойства среды (газ, жидкость, тиксотропная жидкость, многофазная среда и др.).

Наибольшее влияние на погрешность измерения оказывают темп-ра рабочей и окруж. среды, циклическая темп-ра, вибрация и ударные ускорения, акустич. поля и давление окруж. среды.

Характерным для ДД является то, что они работают не только при стационарном воздействии темп-ры среды, но и в усл. перепадов, достиг. сотен градусов. Изменение начального уровня вых. сигнала и коэфф. преобразования при темп. воздействиях обусловлено темп. зависимостью х-к материалов, исп. в датчиках, а также изменением геом. размеров упругих элементов и деталей передаточных механизмов.

Воздействие вибрац. ускорений х-ся «размывом» нулевого уровня выходного. У многих датчиков при возд. виброускорений изменяется коэфф. преобразования. Линейное ускорение может вызвать смещение нулевого уровня вых. сигнала из-за смещения отдельных деталей датчика друг относительно друга.

При жидкостном заполнении предмембранных полостей и

мембранных коробок появляется дополнительное усилие на упругие элементы так же за счет сил инерции. Воздействие ударных ускорений проявл. в импульсном изменении нулевого уровня вых.сигнала (рис.2).Для датчиков пульсирующих и импульсных давлений существенным ВФ может оказаться статическое давление, которым предварительно нагружается ЧЭ датчика. Существенным для мембранных ДД является влияние на частоту собст. колебаний присоединенных объемов жидкости.

Особенности эксплуатации и монтажа датчиков давления

1. Присоединение датчика к источнику давления осущ. одним из трех способов: давление подводится ко входному штуцеру датчика по трубопроводу; датчик вворачивается в гнездо или спец. штуцер непосредственно в месте отбора давления; датчик устан. в отверстие и приваривается к объекту.

2. В месте установки датчика темп-ра внешней и рабочей среды, вибрация, линейные и ударные ускорения, акустические шумы и радиация не должны превышать указанных в технических хар-ках допустимых значений. ДД могут устан. на амортизаторы, снижающие виброускорения до допускаемых значений.

3. Для измерения давления агрессивных сред должны использ-ся датчики, ЧЭ которых и подсоединительные детали изгот. из коррозионностойких материалов или имеют соотв. покрытия.

4. При измерении давления кислорода должны исп. только датчики, конструкция которых допускает обезжиривание объемов и деталей, контактирующих с рабочей средой.

5. К датчикам, имеющим динамическую и статическую полости и два штуцера, измеряемое давление подводится к динам. штуцеру, а стат.штуцер соединяется с атмосферой или дренажной системой объекта.

6. Длина соединительного трубопровода должна выбираться с учетом вида заполняющей среды и допускаемых динам. характеристик и погрешностей системы.
