4 Датчики. Общие сведения. Ответ

В системах автоматики датчик предназначен для преобразования контролируемой или регулируемой величины в выходной сигнал, более удобный для дальнейшего движения информации.

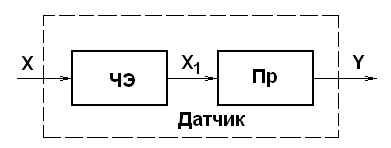

В общем виде датчик можно представить в виде чувствительного элемента ЧЭ и преобразователя Пр.

Чувствительный элемент предназначен для преобразования контролируемой величины Х в такой вид Х1, который удобен для измерения. В преобразователе происходит преобразование неэлектрического сигнала Х1 в электрический сигнал Y.

Электрические датчики делятся:

1) параметрические- служат для преобразования неэлектрического параметра в параметры электрической цепи. Получают электрическую энергию от вспомогательного источника энергии.

Делятся на:

Датчики активного сопротивления :

• контактные;

• реостатные;

• потенциометрические

• тензодатчики;

• терморезисторы

датчики реактивного сопротивления:

• индуктивные;

• емкостные

2) генераторные- служат для преобразования неэлектрического параметра в ЭДС. Не требуют дополнительного источника энергии. Делятся:

• термоэлектрические

• пьезоэлектрические

• тахометрические

Общие характеристики датчиков.

Статическая характеристика датчика представляет собой зависимость изменения выходной величины от входной, т.е. y=f(x), где х – входная величина, y – выходная величина.

Чувствительность датчика – отношение приращения выходной величины к приращению входной, т.е. S=∆y/∆x. Следовательно, чувствительность есть не что иное, как коэффициент передачи.

Порог чувствительности датчика – наименьшее значение входной величины, которое вызывает появление сигнала на выходе. Этот параметр связан с зоной нечувствительности, т.е. зоной, в пределах которой при наличии входного сигнала на выходе датчика сигнал отсутствует.

Инертность датчика – время, в течении которого выходная величина принимает значение, соответствующее входной величине.

По характеру получения сигнала от измеряемой величины датчики разделяют на параметрические, в которых изменение измеряемой величины вызывает изменение какого либо параметра (сопротивления, давления, индуктивности и т.д.), и генераторные, у которых изменение измеряемой величины вызывает генерацию сигнала (термо ЭДС, фототок и т.д.). Генераторные датчики не требуют постороннего источника энергии.

По характеру зависимости выходного сигнала от входного различают датчики: пропорциональные, у которых сигнал на выходе пропорционален измеряемому сигналу; нелинейные, у которых сигнал на выходе нелинейно зависит от сигнала на входе; релейные, у которых сигнал на выходе изменяется скачкообразно; циклические, у которых сигнал на выходе пропорционален измеряемой величине или нелинейно зависит и повторяется циклически; импульсные, у которых изменение входной величины вызывает появление импульсов, число которых пропорционально измеряемой величине. Схемы включения измерительных и преобразовательных элементов датчика могут быть дифференциальные, компенсационные, мостовые и т.д.

Билет 5

1. Схема пуска ДПТ независимого возбуждения в функции времени.

• Назначение схемы.

• Изобразите схему

• Раскройте принцип действия схемы

• Изобразите механические характеристики пуска в функции времени.

• Достоинства и недостатки схемы.

Ответ:

• Назначение схемы

Схема предназначена для автоматизации процесса пуска ДПТ, за счет использования реле времени. Разомкнутые схемы обеспечивают защиту ЭП при возникновении не нормальных режимов работы: КЗ, перегрузок ДВ, исчезновения напряжения питания, обрыва одной из фаз и т.д.

• Изобразите схему

• Раскройте принцип действия схемы

Во избежание повышения тока при пуске в цепь якоря ДПТ включены пусковые резисторы Rd2, Rd1. Автоматизация процесса пуска заключается в использовании реле времени, которые после включения цепи якоря контактором КМ через определенные промежутки времени замыкают сначала контакт КТ1, а затем КТ2, тем самым шунтируя пусковые резисторы Rd1 и Rd2 соответственно.

Время выдержки реле подбираются так, чтобы на момент включения контактов КТ1 и КТ2 угловая скорость двигателя достигала значений ωd и ωb соответственно.

• Изобразить механическую характеристику пуска в функции времени

• Достоинства

Простата схемной реализации

• Недостатки

При снижении напряжения сети или увеличение момента сопротивление (нагрузка на валу) длительность разгона возрастает и при срабатывании контакторов КТ1 и КТ2, угловая скорость не достигает значений ωd и ωb - это вызовет увеличенные броски тока.

2. Электромеханические стабилизаторы напряжения.

Ответ

Электромеханические стабилизаторы предназначены для плавного регулирования выходного напряжения. Одним из способов является использование короткозамкнутой подвижной обмотки в автотрансформаторе. Автотрансформатор в этом случае выполняется на трехстержневом Ш-образном магнитопроводе (рисунок 1). На среднем стержне этого магнитопровода распо­ложены две намотанные встречно одинаковые обмотки 1 и 2. На среднем стержне также располагается короткозамкнутая обмот­ка 3, примерно равная по высоте обмоткам 1и 2 (эта обмотка может быть выполнена виде сплошной рамки). При перемещении обмотки 3 вдоль стержня она охватывает витки обмоток 1 и 2 в разном соотношении в зависимости от своего месторас­положения.

Например, когда обмотка 3 находится в верхнем положении и внутри нее расположена обмотка 1, сопротивление последней становится очень малым. Это объясняется тем, что обмотка 3, вы­полняющая в данном случае функции вторичной обмотки по отно­шению к обмотке 1, замкнута накоротко, а сопротивление трансфор­матора, у которого вторичная обмотка замкнута накоротко, мало и определяется в основном индуктивностями рассеяния и активными сопротивлениями обмоток. В этом случае напряжение , подводи­мое к автотрансформатору, оказывается почти полностью приложен­ным к обмотке 2. Магнитные потоки, вызванные этим напряжением, замыкаются преимущественно по участкам магнитопровода, указан­ным на рисунке 1 пунктиром. Очевидно, что выходное напряжение автотрансформатора U_вых в этом случае мало.

Если обмотка 3 находится в крайнем нижнем положении, то сопротивление обмотки 2 становится мало и напряжение оказывается почти полностью приложенным к обмотке 1. В результате выходное напряжение становится примерно равным входному. Когда обмотка 3 занимает промежуточное положение вдоль стержня, напряжение перераспределяется между обмотками 1 и 2. Изменяя положение обмотки 3, можно регулировать U_вых практически от нуля до U_вых = . Основным недостатком схемы являются низкое значение коэффициента мощности по входу и плохие массо-габаритные показатели.

Рисунок 1.
