Интегрирующие цепи (иц)
Если ДЦ преобразовывает входные прямоугольные импульсы в разнополярные, то ИЦ практически является прообразом преобразователя цифровых импульсных сигналов в аналоговые (ЦАП). Интегрирующая цепь имеет вид:
Рис. 3.2 Интегрирующая цепь
Напряжение на выходе будет пропорционально интегралу входного напряжения:
Если же на вход этой схемы подать импульс напряжения прямоугольной формы, то:
В первый момент подачи на вход импульса напряжения, конденсатор С шунтирует вход и напряжение на выходе Uвых=0.
По мере заряда конденсатора напряжение на выходе возрастает и по окончании заряда UвыхUcUвх. После прекращения действия входного импульса напряжение на выходе будет изменяться по экспоненциальному закону:
Следовательно, импульс на выходе будет иметь растянутые передний и задний фронты.
Время, в течение которого напряжение на выходе изменяется от 0.1 до 0.9 максимального значения, составляет длительность переднего фронта импульса:
В зависимости от длительности tu и периода повторения Т входного импульса, возможны следующие варианты напряжения на выходе ИЦ (рис. 3.3).

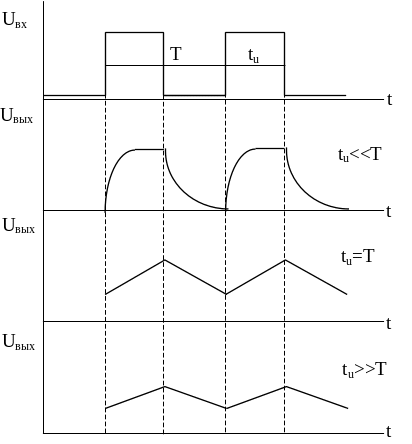

Рис. 3.3 Варианты напряжения на выходе ИЦ
Кроме того, чем существеннее неравенство tu< , тем меньше Uвых. При tu0.5 можно пользоваться приближенным выражением:
При этом ошибка не превышает 10%. После окончания входного импульса через 3, конденсатор С разряжается до 5% Uвых.
Таким образом, длительность импульса на выходе интегрирующей цепи на уровне 5% Uвых составляет:
Полученные формулы
позволяют выбрать постоянную времени
ИЦ по заданной длительности импульса
на входе
и на выходе
и рассчитать необходимую амплитуду
входного напряжения по заданному
выходному.
Определив =RС, можно выбрать величины С и R. При этом величина С должна в несколько раз превышать значение паразитной емкости.
Если требуется более точное моделирование процессов дифференцирования и интегрирования, то RС-цепи используются совместно с операционными усилителями, имеющими отрицательную обратную связь.
Применение ДЦ и ИЦ расширяет возможности электронных схем коммутации.
Лекция №4 план лекции
Код. Кодирование. Способы кодирования
Формы представления чисел
3. Двоичное кодирование текстовой информации
4. Двоичное кодирование графической информации
Код – представляет собой информацию определенной выборки, где для записи нужны цифры и знаки.
Кодирование – преобразование входной информации в форму, воспринимаемую компьютером, т.е. двоичный код. Декодирование – преобразование данных из двоичного кода в форму, понятную человеку.
Известно три способа электрического кодирования двоичной информации:
Потенциальный, импульсный, импульсно-потенциальный.
С помощью двух цифр 0 и 1 можно закодировать любое сообщение. Это явилось причиной того, что в компьютере обязательно должно быть организованно два важных процесса:
Способы кодирования и декодирования информации в компьютере, в первую очередь, зависит от вида информации, а именно, что должно кодироваться: числа, текст, графические изображения или звук.
Рассмотрим основные способы двоичного кодирования информации в компьютере.
