Делители частоты(Самостоятельно)
Часто при проектировании цифровых автоматов возникает необходимость в делителях частоты, для которых коэффициент счета (Ксч) - любое целое число.
Требуемое число Ксч (2, 3, 4, 5 ...10) получают путем введения в счетчики обратных связей. Очевидно, что для разработки счетчика с модулем (коэффициентом деления Ксч) 2, 4, 8 не требуется цепь обратной связи, а меняется лишь количество последовательно соединенных разрядов Т-триггеров.
Следовательно, для разработки делителя частоты с модулем 3, 5, 7, 9 необходимо между выходным и входным триггером включить делитель частоты на любое натуральное число n.
При этом модуль (коэффициент счета) определяется:
Ксч=2n+1.
Например, для счетчика делителя частоты с коэффициентом (модулем) 3 n=1. Это означает, что имеется обратная связь (непосредственная без ЛЭ) между входным и выходным триггерами.
Делитель на 5
Делитель на 6
Рис. 12.20 Делители частоты
Лекция №23 преобразователи кодов
Рассмотренные нами цифровые автоматы триггеры, регистры, счетчики строились на базе элементов памяти.
В ЭВМ широко применяются схемы, в которых не используются запоминание информации. Эти схемы называются комбинационными и к ним относятся:
шифраторы;
дешифраторы;
мультиплексоры;
демультиплексоры;
сумматоры.
Шифраторы Coder (CD)
Шифраторы Coder (CD) – это комбинационная схема, предназначенная для преобразования унитарного однопозиционного кода в двоичный позиционный код.
Типичным примером является шифратор клавиатуры для ввода в цифровое устройство 16-тиричного кода.
При ненажатых клавишах на всех входах шифратора обеспечивается "0", а нажатая клавиша подает на соответствующий вход шифратора "1".
Рассмотрим функциональную схему шифратора. Шифратор состоит из 7 логических схем, в том числе: 3-х дизъюнкторов (8ИЛИ), двух 8ИЛИ-НЕ, одного конъюнктура 2И-НЕ и одного инвертора НЕ. Для формирования схему шифратора заполним таблицу весов шестнадцатеричного кода.
С
Разрядная
сетка (выходы)
Y1(1)
Y2(2)
Y3(4)
Y4(8)
1
+
2
+
3
+
+
4
5
+
6
+
7
+
+
8
9
+
А
+
В
+
+
С
D
+
E
+
F
+
+
Таблица весов разрядов
Символ + означает наличие сигнала(1) на выходе логических элементов (дизъюнкторов).
Используя информацию таблицы, получим уравнение описывающее структуру шифратора:
Y
1=1+3+5+7+9+B+D+F;
Y
А
Y3=
Y4=
При этом шифратор вырабатывает сигнал Z при нажатии любой из клавиш.
Z=0+1+2+...+9+A+B+...+F.
Уравнение, описывающее структуру шифратора имеет следующий вид:
Y
1=X1X3X5X7X9BDF;
Y
В
Y3=X4X5X6X7CDEF;
Y4=X8X9ABCDEF.
При этом шифратор вырабатывает сигнал Z при нажатии любой клавиши.
Z=X0+X1+X2+X3+X4+X5+...+F.
Используя систему уравнения А, В разработаем функциональную схему шифратора.

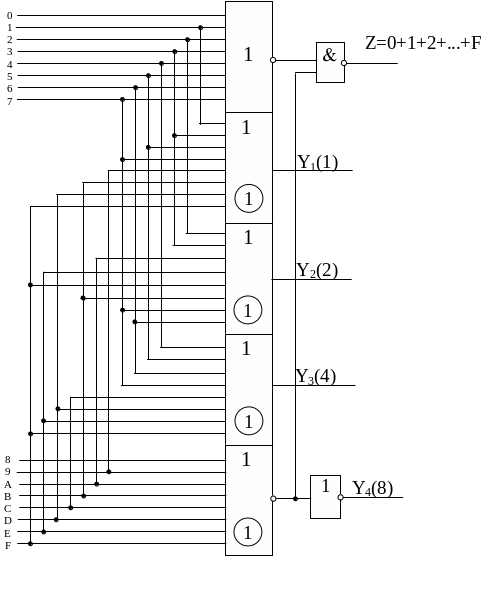

Рис. Функциональная схема шифратора
Преобразователи кодов служат для перевода одной формы числа в другую. Их входные и выходные переменные однозначно связаны между собой. Эту связь можно задать таблицами переключений или логическими функциями. К наиболее распространенным преобразователям кодов относятся шифраторы.
На рис. приведена схема приоритетного шифратора (10х4)
Рис. Приоритетный шифратор 10-4
Шифратор (кодер) преобразует одиночный сигнал в n-разрядный двоичный код. Наибольшее применение он находит в устройствах ввода информации (пультах управления) для преобразования десятичных чисел в двоичную систему счисления.
На рисунке приведена схема шифратора (общий вид), откуда видно, что шифратор имеет 10 входов и 4 выхода. При этом каждому десятичному числу на входе соответствует двоичный код этого числа.
Рис. Схема шифратора (общий вид)

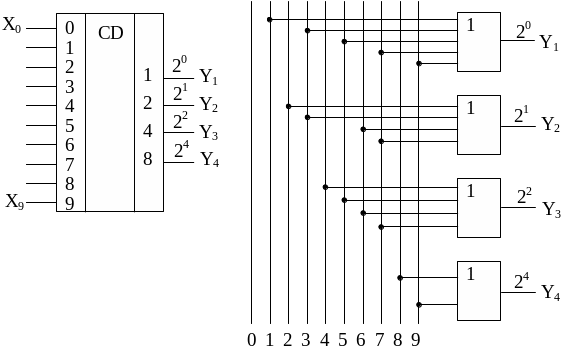

На рис. приведена схема шифратора на элементах ИЛИ и его условное графическое обозначение.
Пример: при наличии десятичного числа 9 (т. е. нажать 1 клавишу 9) на входе получим шифр – код этого числа – 10012 (910 10012).
На входе Y1 единица появляется при нажатии любой несчетной клавиши X1, X3...X9
При этом уравнение, описывающее структуру шифратора имеет следующий вид:
Y1=X1X3X5X7X9;
Y2=X2X3X6X7;
Y3=X4X5X6X7;
Y4=X8X9.
