Лекция №1 литература.
Азарян А.А. Схемотехника ЭВМ, «Минерал», 2005г.
Угрюмов. Цифровая схемотехника, 2001.
Коллинз С.П., Браун Т.Карманные компьютеры, Pocket PC, М. 2009.
Реанимация, проверка, наладка современного компьютера, 2007.
Жаров. железо IBM, 2001.
План лекции
1. Назначение и краткий обзор развития схемотехники ЭВМ(5 проблем)
2. Активны и пассивные элементы схемотехники
3. Понятие блок-схемы, функциональной и принципиальной схемы
4. Входной контроль
Самостоятельная проработка
5. Условное обозначения базовых элементов ЭВМ Поколения ЭВМ и прогнозы их развития
Введение
1. Назначение и краткий обзор развития схемотехники эвм(5 проблем)
Схемотехника – прикладная наука, предназначенная для разработки, анализа и синтеза цифровых и аналоговых устройств.
Известно, что основой радиоэлектронной промышленности является схемотехника, а схемотехника ЭВМ является основой разработки новых стационарных, переносных и карманных ЭВМ.
В процессе развития любой функциональной базы ЭВМ схемотехника решает 5 основных проблем развития вычислительной техники и схемотехники в целом: быстродействие; объем памяти (ОЗУ, ПЗУ); энергоемкость; габаритные размеры и стоимость. При этом в состав комплектующих элементов входят различные элементы схемотехники.
2. Активны и пассивные элементы схемотехники
Как известно при разработке цифровых автоматов и блоков используются различные логические элементы. Элементную базу условно можно разделить на 2 основные группы: пассивные и активные.
Активными называются те элементы, которые при подаче напряжениии питания выполняют определенные функции, например: прием, усиление, преобразование, запись, хранение, сравнение, передача и т. д.
Пассивными называются элементы, которые используются в качестве вспомогательных, навесных элементов (за пределами микросхемы), а также при разработке различных функциональных узлов.
Рис. 1.1 Элементная база схемотехники
4. Понятие блок-схемы, функциональной и принципиальной схемы
При разработке цифровых автоматов и функциональных узлов используется множество активных и пассивных элементов схемотехники и в зависимости от сложности разрабатываемой схемы их количество меняется.
Чтобы упростить функциональные связи между отдельными узлами и отображать как единое целое данную разработку, используют функциональные (блок) схемы.
При разработке
блок схемы каждый этап работы устройства
отображается в виде прямоугольника,
внутри которого указывается функциональное
назначение. Например, символы означают:
- усилитель,
- компаратор,
- триггер Шмидта.
Блоки между собой соединяются линиями:
- информационные сигналы;
- управляющие сигналы.

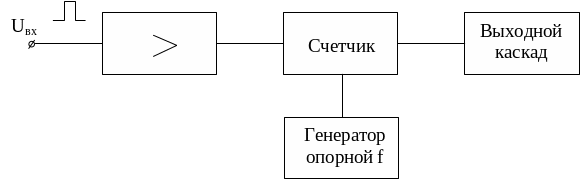

Рис. 1.2 Функциональная схема устройства
Практически блок-схемы представляют собой укрупненный алгоритм тех или иных функциональных узлов, или же работы устройства.
Принципиальная схема представляет собой набор схемотехнических активных или пассивных элементов, соединение между собой которых обеспечивает реализацию конкретной функции (см. рис. 1.3).
Рис. 1.3 Принципиальная схема усилителя
Т-транзистор n-p-n проводимости, R-резисторы, C-конденсаторы
САМОСТОЯТЕЛЬНАЯ ПРОРАБОТКА-(СП)
