1.4.3. Плосколежащий воротник
В моделях платьев для девочек и женщин встречается воротник, лежащий на плечах и не закрывающий шов соединения воротника с горловиной - абсолютно плоско лежащий воротник. Этот шов может быть окантован, как показано на рис. 1.31, а. Конструкцию такого воротника (на рисунках 1.31, а, б, в обозначен цифрой 1) получают, совмещая по плечевому шву детали спинки и переда, а контур отлета воротника оформляют вокруг линии горловины в соответствии с эскизом модели (рис. 1.31, б).
Обычный плосколежащий воротник 2 соединяется с горловиной так, чтобы шов соединения в изделии не был виден (рис. 1.31, в); в воротнике при этом образуется небольшая стойка сзади и над плечами. Высота стойки Вру зависит от толщины и жесткости материала (0,5...! см.). На рис. 1.31, в показан вид сзади на воротник 2 и совмещенный с ним воротник 1. Конструктивно воротники равной ширины, но вследствие наличия стойки в воротнике 2 его отлет располагается ближе к горловине.
Способ построения конструкции воротника 2 приведен на рис. 1.31, г...з. Начинают построение с совмещения деталей спинки и переда модельной конструкции по плечевому шву, получая контур горловины. Затем, в соответствии с эскизом модели на чертеже определяют положение модельной линии отлета М. По середине воротника от контура М откладывают расстояние равное 1В^ и оформляют условную линию отлета (контур У), т.е. положение отлета при возможном распластывании стойки воротника на поверхности изделия. Контур У длиннее контура М. Разность длин контуров определяется с помощью перпендикуляров из точек 1, 2 и т.д. ( см. прием определения разности длин контуров на рис. 1.27, 1.28 и 1.31, д). Дальнейшее построение заключается в расчленении условного воротника (рис. 1.31, е) и захлопывании его по контуру отлета с таким расчетом, чтобы длина контура У стала равной длине контура М, В результате получается развертка воротника с заданным положением линии отлета и с заданной высотой стойки. Заканчивают построение оформлением контуров полученного воротника плавными кривыми и корректировкой угла П воротника.
Рассмотренные выше способы получения конструкций плосколежащих воротников и стоек отличаются тем, что их использование позволяет получать точные развертки воротников заданной формы в соответствии с эскизом модели.
1.4.4. Отложной воротник
Отложным воротником могут быть оформлены разнообразные горловины:
круглая - для изделия с застежкой до верху, открытая - углом, со скругленным вырезом или типа "каре". На рис. 1.32 проиллюстрирован метод проектирования отложного воротника с нумерацией выполнения операций построения. Последовательность построения воротника предлагаемым способом включает в себя 9 операций.
1. Получение целого контура горловины путем пристраивания верхних участков спинки к детали переда при условии совмещения вершин горловин и линий плечевого шва (рис. 1.32, а); моделирование контура горловины на совмещенном чертеже спинки и переда, если это необходимо.
2. Определение высоты стойки Вст и ширины отлета Шотл сзади в соответствии с эскизом модели.
3. Моделирование линии переднего участка сгиба воротника С с учетом высоты стойки, значение которой используют в области плечевого шва. На контуре горловины выделяют участок ПР, на котором проектируемый воротник должен плоско вписываться в горловину (контуры воротника и горловины на этом участке совпадают). Через точку Р проводят перпендикуляр к переднему участку линии С.
4. Моделирование контура отлета М и конца воротника АП, т.е. определение их положения относительно модельного контура горловины
5. Аппроксимация модельного контура горловины ( на участке РЗ) отрезками прямых (рис. 1.32, б).
6. Определение разности длин горло вины и линии отлета (а, б, в, г, д на рис. 1.32, б),
7. Построение промежуточного шаблона воротника (рис. 1.32, в). Из точки Р касательно к линии горловины проводят прямую РЗ', причем длина ПРЗ' равна длине горловины ПРЗ, линия середины воротника 3'Б' перпендикулярна 3'Р.
Конец воротника ПА' получают симметричным отображением соответствующего контура ПА. Точки Б' и А' соединяют плавной линией, пересекающейся с линией середины 3'Б' под прямым углом, получая замкнутый контур промежуточного шаблона воротника ПЗ'Б'А'.
8. Расчленение промежуточного шаблона в соответствии с разбивкой контура горловины при аппроксимации, (см. рис. 1.32, в), разведение шаблона по контуру отлета до получения его модельной длины (рис. 1.32, г).
9. Оформление контуров полученной развертки воротника плавными кривыми (рис. 1.32, д). Особенности построения промежуточного шаблона позволяют обходиться без процедуры корректировки угла П воротника.

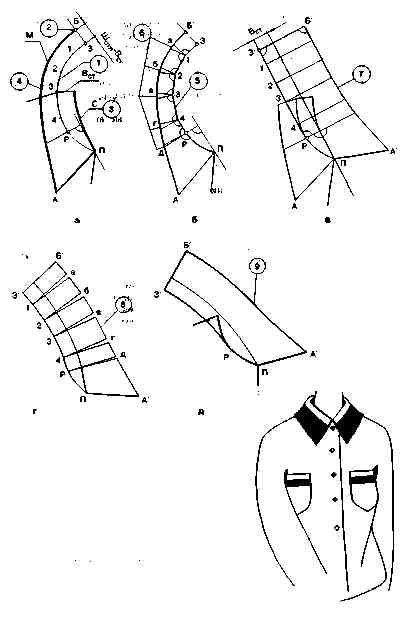

Рис. 1.32. Отложной воротник: а- моделирование горловины, сгиба стойки, линии отлета и конца воротника; б - аппроксимация линии горловины и определение разности длин участков горловины и отлета; в- построение промежуточного шаблона; г - разведение шаблона; д - оформление контуров детали.
Разведение шаблона по отлету влечет за собой разведение, т.е. удлинение сгиба воротника. Это означает, что стойка построенного воротника отклоняется от шеи и по форме аналогична воронкообразной (см. рис. 1.28). Если в модели отложного воротника требуется выпрямленная стойка, ее делают отрезной (рис. 1.33). Линию отреза стойки ЛМ располагают на 0,7 см от сгиба воротника и плавно сводят в точку М переднего участка среза стойки на расстоянии 4-5 см от плечевой насечки (рис. 1.33, а). На воротнике наносят линии условных членений. Отсеченную стойку (рис. 1.33, б) выпрямляют, укорачивая ее верхний срез ЛМ в местах условных членений захлопыванием излишков (рис. 1.33, в). Аналогичное укорочение необходимо и по срезу Л'М' воротника (рис. 1.33, г). Его выполняют захлопыванием излишков по линии отреза стойки (рис. 1.33, д). Контуры полученных в результате преобразований деталей воротника оформляются плавными кривыми.
