18. Характеристики генератора смешанного возбуждения

Генератор имеет две обмотки возбуждения. Обмотка параллельного возбуждения (шунтовая) создает основной магнитный поток, последовательного (сериесная) — создает дополнительный поток, который зависит от нагрузки.

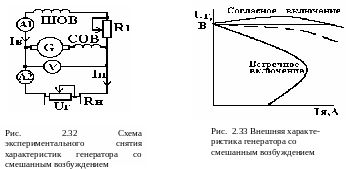

Внешняя характеристика. Последовательная обмотка обычно включается согласно параллельной, чтобы их потоки совпадали. В этом случае магнитный поток последовательной обмотки компенсирует поток реакции якоря, обеспечивая жесткую внешнюю характеристику. Для сравнения на рис. 2.33. штриховой линией приведена внешняя характеристика генератора с независимым возбуждением.

П ри встречном включении, напряжение генератора резко уменьшается т.к. поток последовательной обмотки направлен против основного магнитного потока. Встречное включение обмоток можно использовать в специальных генераторах (сварочных), где используется мягкая внешняя характеристика.

Характеристика холостого хода такая же, как и генератора с параллельным возбуждением.

Характеристики короткого замыкания нет.

Нагрузочная характеристика идет выше,а регулировочная - ниже, чем у генератора с параллельным возбуждением, при согласном включении обмоток, что связано с компенсацией реакции якоря обмоткой последовательного возбуждения.

19. Параллельная работа генераторов постоянного тока

Генераторы постоянного тока могут работать параллельно на общую сеть.

Включаемые на параллельную работу генераторы должны иметь одинаковые напряжения и одинаковую полярность выводов обмоток. Если равенство напряжений не соблюдается и ЭДС E₁ первого генератора больше, чем ЭДС E₂ второго, то между якорными обмотками генераторов приходит уравнительный ток. Уравнительный ток совпадает по направлению с ЭДС E₁, и направлен встречно ЭДС E₂. В результате второй генератор переходит в режим работы двигателя.

Включение на параллельную работу производят в следующем порядке:

1) включаемый генератор 2 приводят во вращение с номинальной скоростью;

2) замыкают рубильник А, а рубильник В - на вольтметр;

3) изменяя сопротивление регулировочного реостата r_в2, увеличивают ток возбуждения до тех пор, пока напряжение па вольтметре V_o пе станет равным нулю. Если вольтметр V_o показывает двойное напряжение, то это говорит о неправильной полярности подключаемого генератора, в этом случае надо поменять полярность;

4) при напряжении U_о=0 генератор включают на параллельную работу.

При параллельной работе генераторов постоянного тока соблюдается условие

откуда ток нагрузки генератора 1

а ток нагрузки генератора 2

Величина тока нагрузки пропорциональна разности ЭДС генератора и напряжения сети. Для увеличении тока нагрузки параллельно работающего генератора необходимо увеличить его ЭДС за счет увеличения тока возбуждения или скорости вращения. Для уменьшения тока нагрузки необходимо уменьшить ток возбуждения или скорость вращения. Одновременно с уменьшением ЭДС данного генератора надо увеличивать ЭДС других параллельно работающих генераторов, чтобы напряжение сети оставалось неизменным.

Когда ток якорной обмотки станет равным нулю, генератор можно отключить. Дальнейшее уменьшение тока возбуждения недопустимо, иначе генератор перейдет в двигательный режим.
