Синхронные машины

1. Области применения синхронных машин

Синхронные машины нашли широкое применение. Преобладающая часть электрической энергии, используемой в народном хозяйстве и в бытовых целях, производится на электростанциях с помощью синхронных трехфазных турбогенераторов и гидрогенераторов.

Синхронные генераторы небольшой мощности с приводом от других типов двигателей (дизельных, внутреннего сгорания, поршневых паровых и др.) используются для питания автономных нагрузок.

Синхронные двигатели применяются в крупных установках (привод поршневых компрессоров, воздуходувок, гидравлических насосов). Большое распространение получили синхронные двигатели малой мощности (особенно синхронные микродвигатели с постоянными магнитами).

Синхронные двигатели выпускаются серийно мощностью от 100 кВт до нескольких десятков тысяч киловатт и на частоты вращения от 100 до 3000 об/мин. При частоте вращения 3000 об/мин двигатели выполняются с неявнополюсными роторами, при частотах вращения 1500 об/мин и менее двигатели выполняются с явнополюсными роторами.

Освоен серийный выпуск синхронных двигателей малой мощности различных типов в широком диапазоне частот вращения (от нескольких оборотов в минуту до 3000 об/мин) и мощностей (от долей ватта до нескольких сот ватт).

Для гидроаккумулирующих электростанций применяются обратимые гидрогенераторы-двигатели. Приводя в движение насос, перекачивающий воду в верхний резервуар, обратимые машины работают в режиме двигателя. Наоборот, приводимые в движение турбиной, в которую поступает вода из верхнего резервуара, эти машины работают в режиме генератора. Мощность обратимых машин может достигать 200—300 МВт.

Синхронные компенсаторы выпускаются мощностью от 15 до 160 МВ.А при частотах вращения 750—1000 об/мин. Ротор этих машин имеет явнополюсное исполнение. Охлаждение обычно водородное.

2. Устройство синхронных машин

Синхронной машиной называется двухобмоточная электрическая машина переменного тока, одна из обмоток которой присоединена к электрической сети с постоянной частотой, а вторая — возбуждается постоянным током.

У синхронных машин частота вращения магнитного поля равна (синхронна) частоте вращения ротора ( ).

Синхронная машина имеет неподвижную часть — статор и подвижную — ротор.

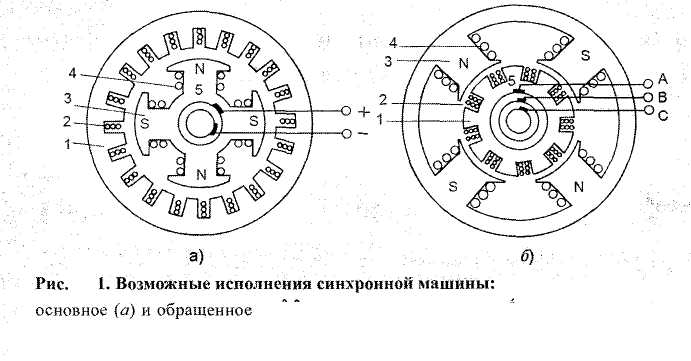

Существует прямое (основное) и обращенное исполнение синхронной машины. Прямое исполнение — обмотка возбуждения расположена на роторе, а рабочая обмотка переменного тока — на статоре. Обращенное исполнение — обмотка возбуждения расположена на статоре, а рабочая обмотка - на роторе.

Обмотка переменного тока называется якорной обмоткой, а часть машины, несущая якорную обмотку, называется якорем; часть машины, несущая обмотку возбуждения,— индуктором.

О бращенное исполнение применяется для машины небольшой мощности (2-5 кВт).

Для более крупных машин применяется основное исполнение. В этом случае с помощью скользящего контакта подводится только мощность возбуждения, составляющая 0,3—2 % мощности машины, а не полная мощность, как в обращенном исполнении.

В дальнейшем будем рассматривать прямое исполнение.

Статор машин прямого исполнения включает в себя корпус, выполненный из чугуна или алюминиевого сплава. В корпус запрессован сердечник, выполненный из пластин электротехнической стали. При наружном диаметре более 1 м сердечник собирается из сегментов. В сердечнике выштампованы пазы. В пазах статора размещается многофазная (обычно трехфазная) 2р-полюсная обмотка. Фазы обмотки соединяются обычно в звезду.

На роторе, вал которого опирается на подшипники, располагается обмотка возбуждения. Она имеет такое же число полюсов, как и обмотка статора. Обмотка возбуждения питается постоянным током через два контактных кольца и щетки от постороннего источника - системы возбуждения.

Конструкция ротора зависит от частоты вращения машины. При n<1500 об/мин (соответственно 2р>4 при f=50Гц) применяется явнополюсное исполнение (явно выраженные полюсы). При n=≥1500 об/мин (2р≤4) применяется неявнополюсное исполнение (неявно выраженные полюсы).

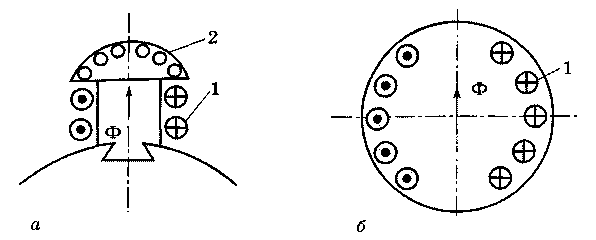

Рис. 6.3 Конструкция роторов синхронных машин; а – явнополюсная; б – неявнополюсная; обмотки: 1 – возбуждения; 2 — демпферная

Сердечник явнополюсного ротора состоит из полюсов и обода, к которому они крепятся. Полюсы собираются из штампованных листов электротехнической стали толщиной 1—2 мм, которые стягиваются коваными или литыми нажимными щеками. В отдельных случаях применяются массивные литые полюсы. Полюсы крепятся к ободу с помощью болтов (машины малой и средней мощности с массивным ободом), или полюсных хвостов Т-образной или иной формы. На каждом полюсе устанавливается катушка обмотки возбуждения. Обод ротора выполняется массивным (сварным, литым) или шихтованным из штампованных листов электротехнической стали толщиной 1,5—6 мм. Листы стягиваются шпильками. При наружном диаметре до 2— 4 м обод изготовляется из сплошных листов и насаживается непосредственно на вал. При большом диаметре обод собирается из отдельных сегментов, которые крепятся на сварном остове. Для машин, имеющих значительную осевую длину, в ободе имеются каналы для прохождения охлаждающего воздуха к периферийным зонам ротора. Для крепления обмотки возбуждения полюсные наконечники имеют выступы. Для этих же целей используются межполюсные распорки. Для обеспечения более устойчивой работы в переходных режимах на роторе устанавливается демпферная обмотка. Она расположена в наконечниках полюсов и по своей конструкции аналогична короткозамкнутой обмотке ротора в асинхронном двигателе.

Сердечник неявнополюсного ротора изготовляется как единое целое с хвостовиками (концами вала) из одной поковки из углеродистой стали (диаметром до 800 мм) или легированной стали (диаметром свыше 800 мм). Обмотка возбуждения распределяется по нескольким пазам ротора. Для защиты лобовых частей обмотки возбуждения от центробежных сил применяют бандажные кольца, изготовляемые для крупных турбогенераторов из немагнитной стали (или титана). Бандажное кольцо жестко сопрягается с сердечником или хвостовиком. Обмотка в пазах ротора удерживается немагнитными дюралевыми клиньями. Роль демпферной обмотки в неявнополюсных машинах играют массив ротора и проводящие клинья.

Все промышленные синхронные машины выполняются на стандартизованную частоту 50 Гц.

В зависимости от мощности и частоты вращения номинальное напряжение обмотки якоря (статора) синхронных машин выбирается из числа стандартных напряжений: 0,23; 0,4; 3,15; 6,3; 10,5; 13,8; 15,75 кВ (для генераторов) и 0,22; 0,38; 3; 6; 10 кВ (для двигателей).

В крупных турбогенераторах и гидрогенераторах номинальное напряжение обмотки якоря иногда принимают нестандартным — от 18 до 24 кВ. Номинальное напряжение обмотки возбуждения выбирается в пределах от 24 до 400 В.

С ростом мощности и частоты вращения КПД машины увеличивается. При мощности 100—4000 кВА он составляет 0,9—0,95; в гидрогенераторах и турбогенераторах большой мощности он достигает 0,97—0,99.
