Билет №17. Типы сплошной кладки стен зданий из кирпича, естественного камня и мелких блоков

Стены сплошной кладки выкладывают на сложных или цементных раство­рах с качественным заполнением вертикальных и горизонтальных швов по двух­рядной схеме чередования слоев или по многорядной схеме.

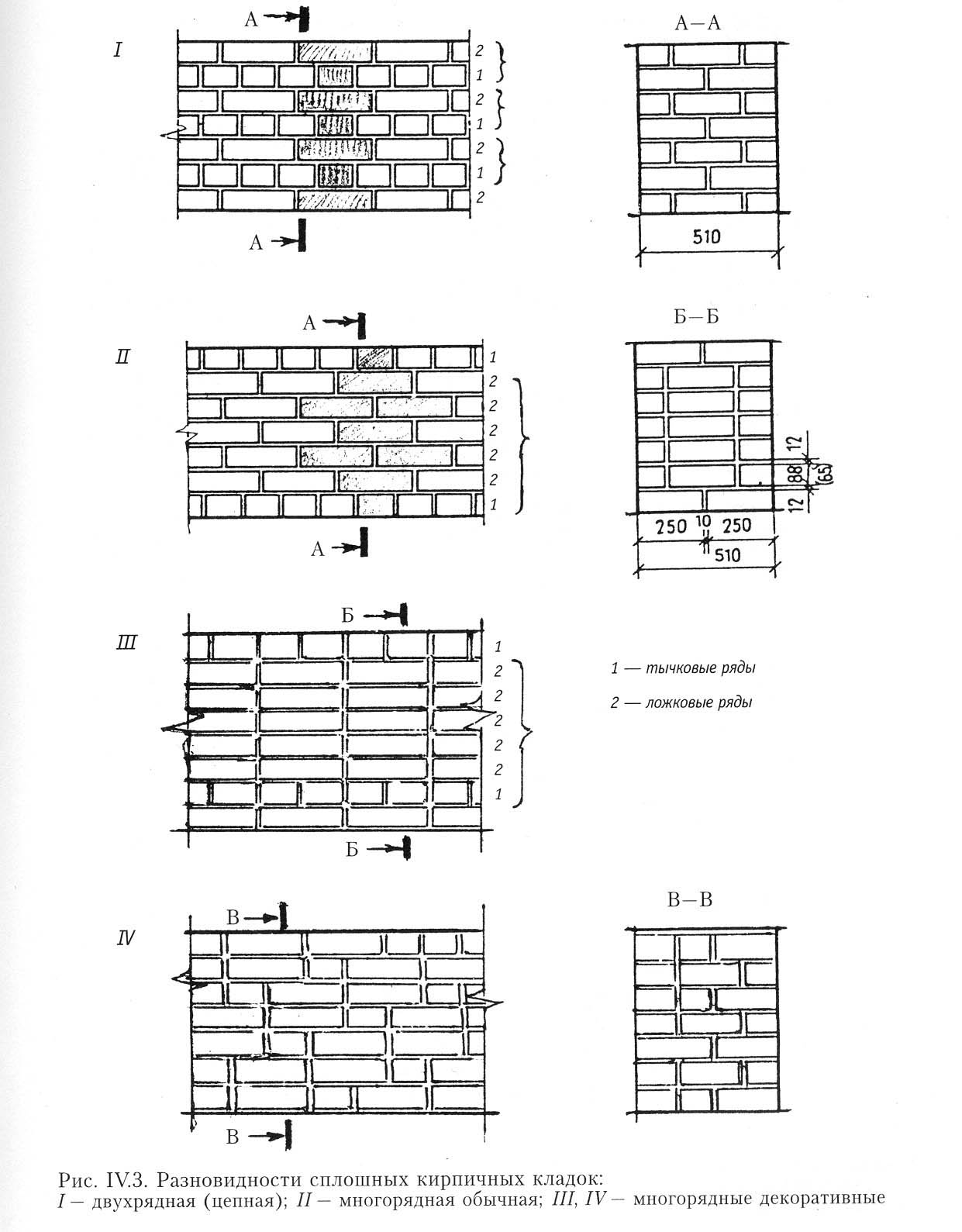

Рядность кладки определяется количеством однотипных рядов в наружном слое (версте) — ложковых или тычковых, которые кладутся со смещением вер­тикальных швов, называемым перевязкой. При чередовании этих рядов через один получается двухрядная (цепная) кладка, а если тычковый ряд перевязыва­ют три, пять, семь или даже одиннадцать рядов ложковои кладки, получается многорядная кладка. Кладка наружных стен в декоративном многорядном исполнении, при котором вертикальные швы в ложковых наружных рядах вообще не перевязывают или перевязываются че­рез три—пять рядов, но со смещением.

Сплошную кладку применяют и для возведения столбов опор. Минимальное их сечение — 250 х 250 мм. Такие столбы можно использовать в качестве опоры при ее высоте до 2,5 метров. Оптимальное сечение столбов для малоэтажных зданий 380 х 380 мм.

При кладке из природных камней также необходима перевязка швов.Из мелких блоков-изделия из искус­ств.материалов(из легких бетонов)и из естеств.камней.

правил перевяз­ки вертикальных швов, система которой определяется числом чередующихся ложковых и тычковых рядов на фасадной плоскости.

В ряде случаев наружные камни стены не штукатурят, а облицовывают.Используются различн.атмосферостойкие керамические лицевые плитки и плиты из ест.и искусств.каменных материалов.

Швы— расшивают разными приемами: вподрезку, валиком или бороздкой. В случае необходимости оштукатуривания фасада кладку ведут впустошовку.

Во всех разновидностях сплошной кладки несущим элементом является все сечение стены, а в эффективных ее видах — только ее внутренний слой. И в том, и в другом случае несущая способность стены должна быть проверена рас­четом, который учитывает, что расчетное сопротивление кладки на сжатие всег­да меньше прочности как использованных каменных материалов, так и скрепля­ющего их раствора. Например, если применять марку камня (кирпича, бетонных блоков, естественных камней) «150», т.е. Rсж_кл = 15 МПа, а марку раствора М100, т.е. Rсж = 10 МПа, то расчетное сопротивление кладки сжатию составит не более 2,5 МПа.

Билет №11 Схемы фундаментов из сборных железобетонных элементов.

Ленточные фундаменты. Состоят из непрерывной в плане стеновой опорыпод всей длинной нагруженной стены здания.

Сборная конструкция из железобетонных блоков-подушек трапецевидного профиля и прямоугольных бетонных фундаментных (стеновых) блоков – в основном для многоэтажных зданий. Размеры блоков по ширине принимают от 1 до 3м. Панельные ленточные фундаменты возводят из железобетонных блоков-подушек и бетонных панелей стен подвала, имеющих сплошное сечение. В пучинистых грунтах ленточные фундаменты усиливают путем устройства армированного монолитного пояса по верху фундамента.

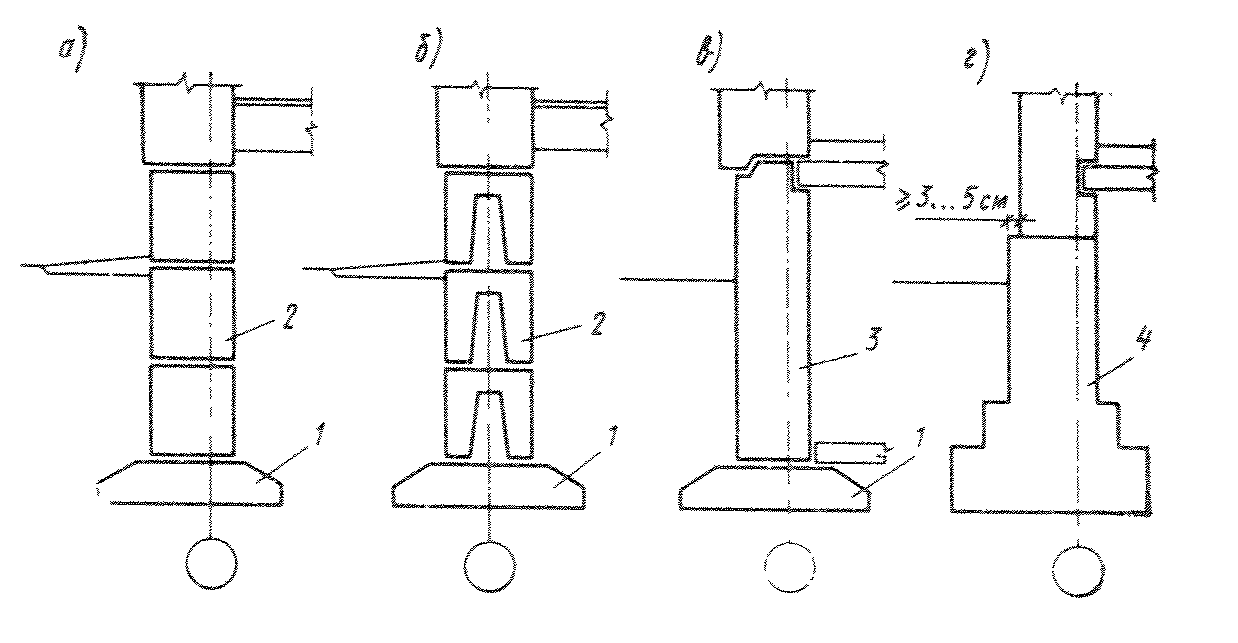

Столбчатые фундаменты. Представляют собой ряд отдельных опор, устанавливаемых под стойками или колоннами, а также под стенами, опертыми на фундаментные балки.

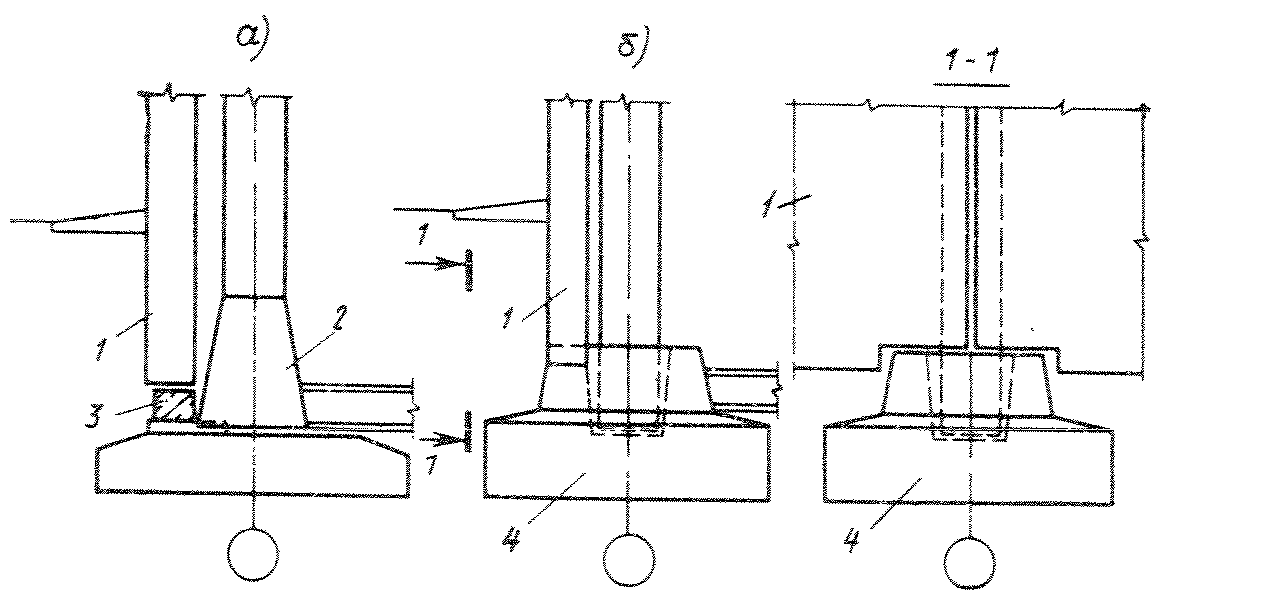

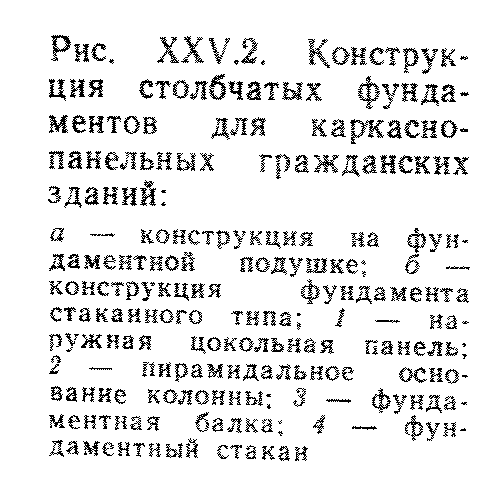

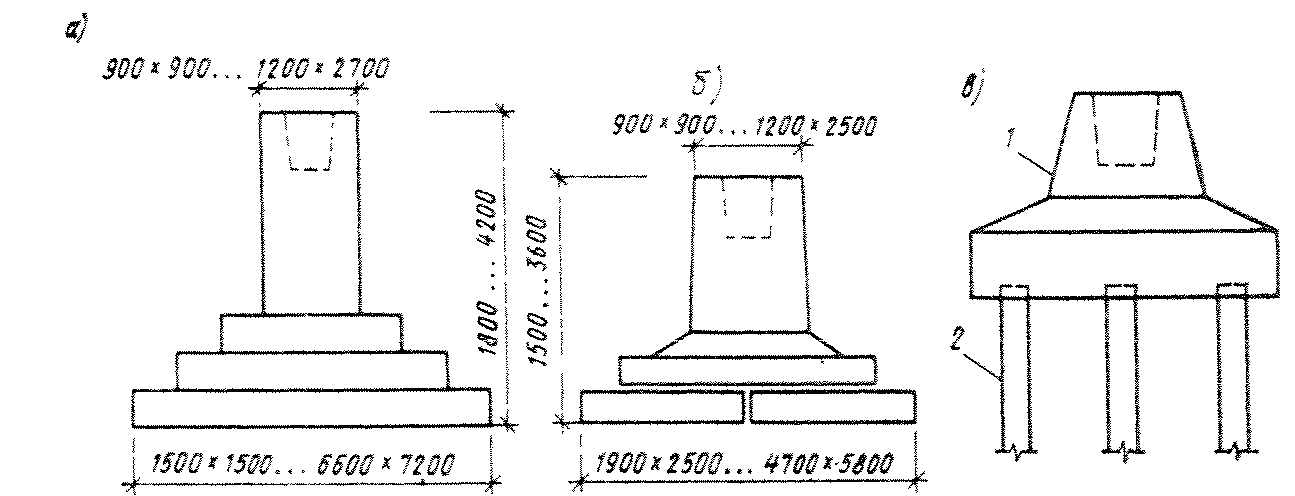

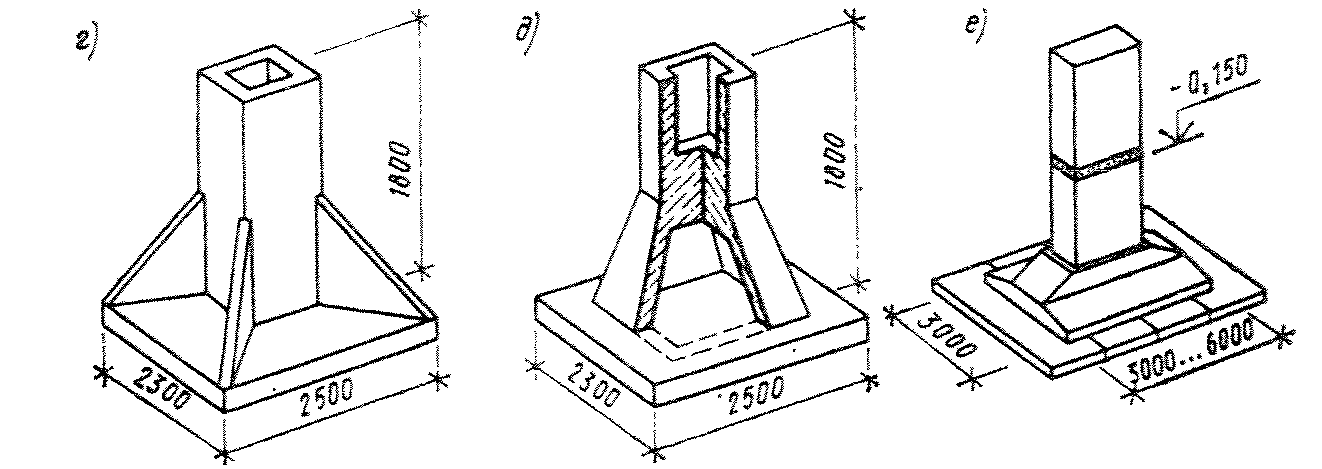

Столбчатые фундаменты в виде монолитных или сборных конструкций применяют для отдельно стоящих колонн или солбов, а также в многоэтажных каркасных и одноэтажных промышленных зданиях. Колонны каркаса в большинстве решений опираются на фундаментные блоки стаканного типа(блок-стакан) Монолитный столбчатый фундамент представляет собой ступенчатую конструкцию с подколонником и стаканом для установки колонн. Сборные фундаменты могут иметь различные варианты устройства блок-стаканов. Верх фундаментной балки устанавливают на 30мм ниже уровня чистого пола.

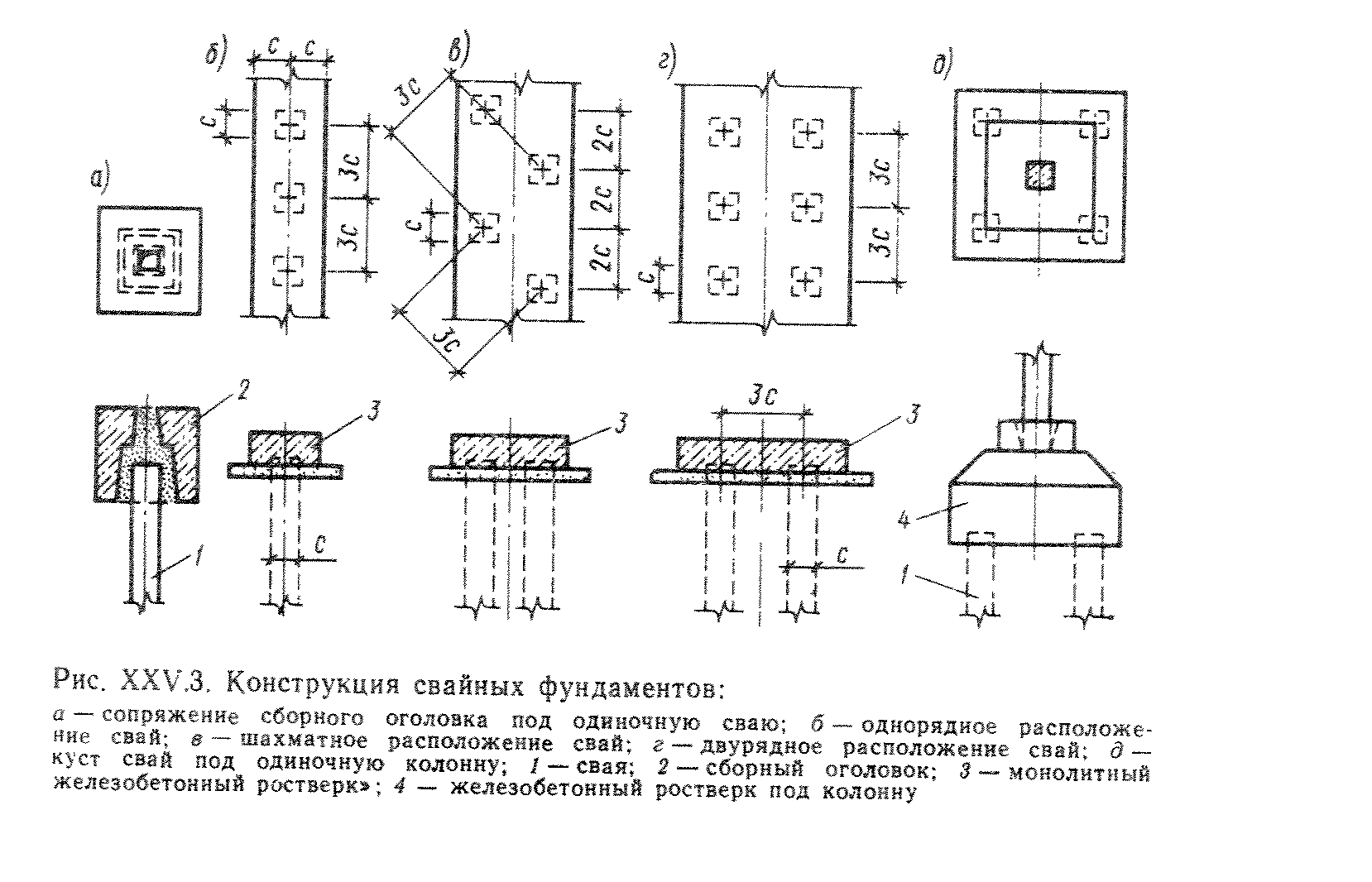

Свайные фундаменты. В свайных фундаментах стаканного типа родеолонник одновременно выполняет функцию железобетонного ростверка. В крупнопанельном домостроительстве- безростверковая констркция, в которой роль опорного ростверка выполняют цокольные панели. Также свайные фундаменты распространены в многоэтажных гражданских и промышленных зданиях.

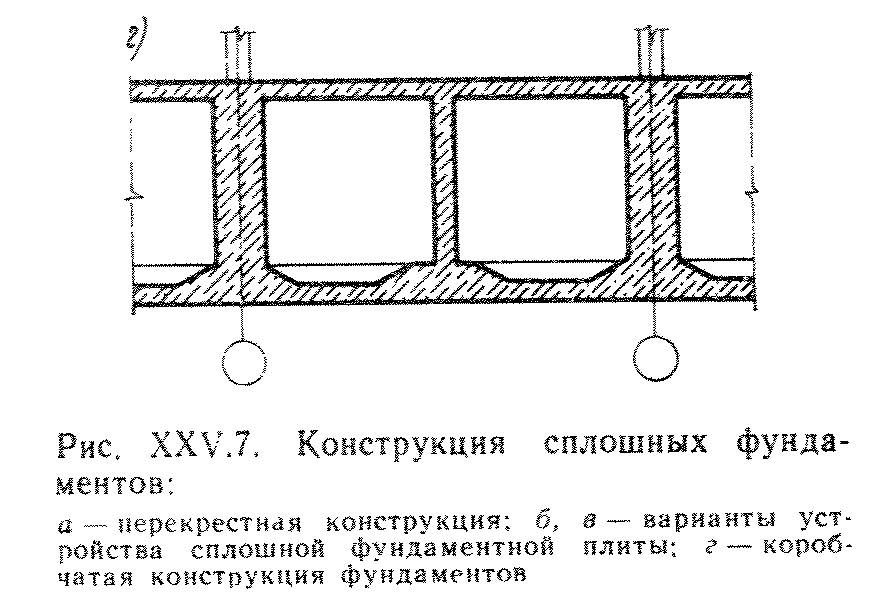

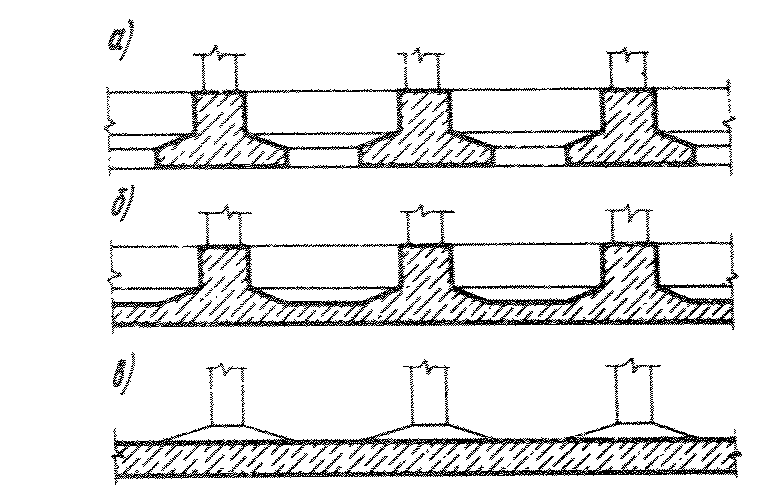

Сплошные или плитные фундаменты. Применяют в строительстве на слабых грунтах и при большой нагрузке. Фундаментные плиты проектируют плоской(толщина 1/6…1/8 пролета) или ребристой(1/8...1/10 пролета) конструкции с расположением ребер под несущими стенами или колоннами. Коробчатые могут быть в один или несколько этажей.
