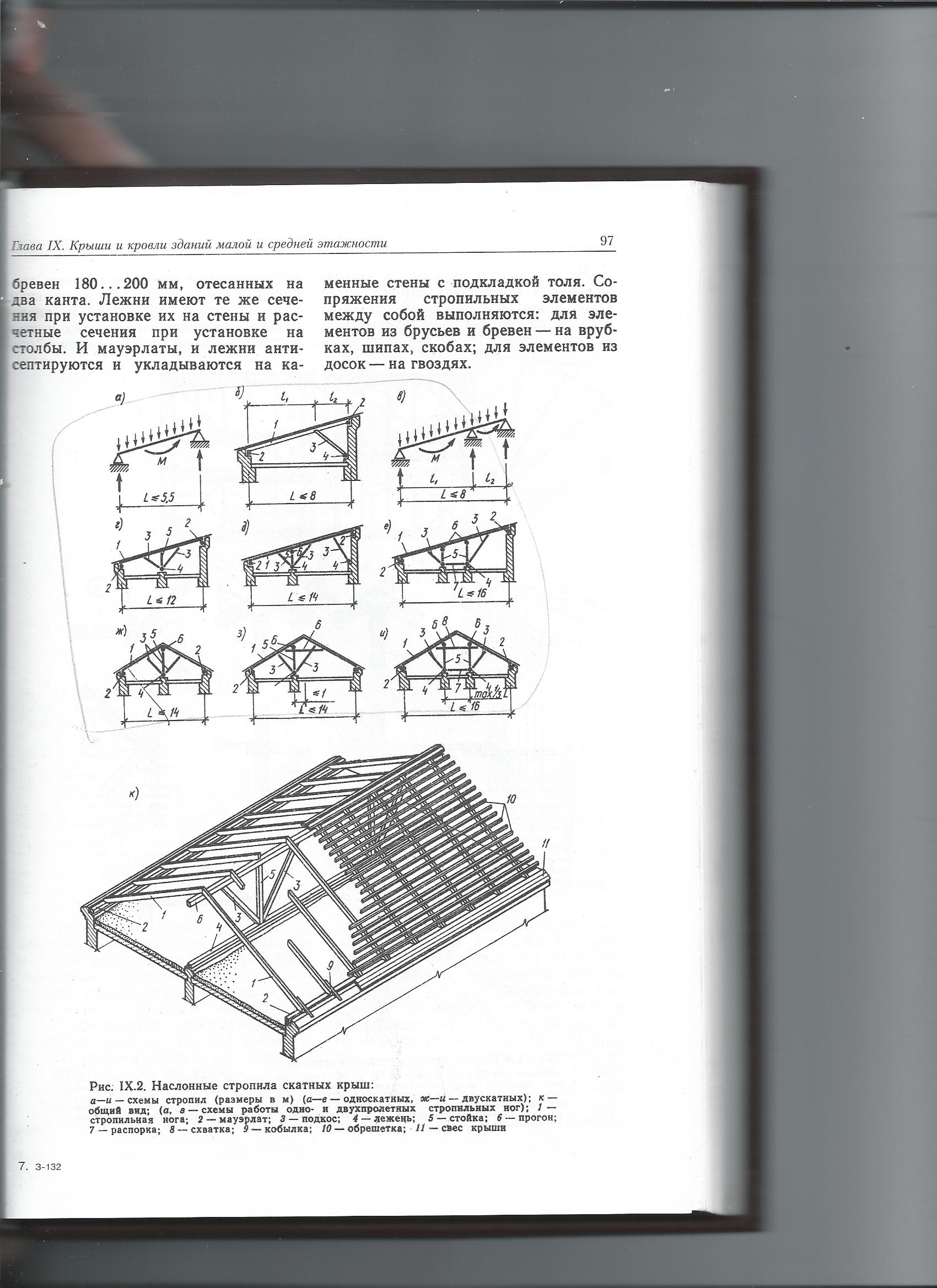

52. Наслонные стропила. Основные элементы конструкции. Опирание стропил на мауэрлат. Коньковый узел.

Наклонные стропила - стропильная система состоящая из наклонных балок, опирающихся на наружные и внутренние стены. Основные элементы конструкции: наклонные стропильные ноги, вертикальные стойки, наклонные подкосы. Опирание стропил на мауэрлат. Мауэрлат - элемент кровельной системы здания.

Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил. Традиционно изготавливается из дерева, однако, при строительстве металлического кровельного каркаса может применяться швеллер, двутавр и др., может располагаться по всей длине здания или подкладываться только под стропильную ногу. Назначение мауэрлата – распределение сосредоточенной нагрузки, передаваемой точками опирания стропил на всю площадь верхней части стены, второе предназначение, это привязка крыши к стенам дома. Каждое звено мауэрлата связывается с двумя соседними, что вкупе с креплением к стропилам создаёт надёжную, устойчивую конструкцию по всему периметру кровельной системы. Опорой стропильных пар в коньковом узле стропильной системы, выступает коньковый брус 45*240мм, с закреплёнными на нём держателями балки

53. Висячие стропила. Стропильные фермы.

Висячие стропила - Стропильная система, состоящая из стрежневых элементов шарнирного соединения в геометрической неизменяемой фигуре. Применяют в тех случаях, когда в здании внутренние опоры стены или столбы отсутствуют и вследствие значительного расстояния между наружними стенами устройство наслонных стропил с образованием скатов невозможно. В этих случаях пролет между наружными стенами перекрывают стропильными фермами. Стропильной фермой называют такую несущую конструкцию, которая состоит из системы стержней, шарнирно соединенных своими концами.Все стержни образуют решетку, вследствие чего фермы называют решетчатой конструкцией.

54. Типы кровель, их характеристики, области применения (форма крыши, уклоны).

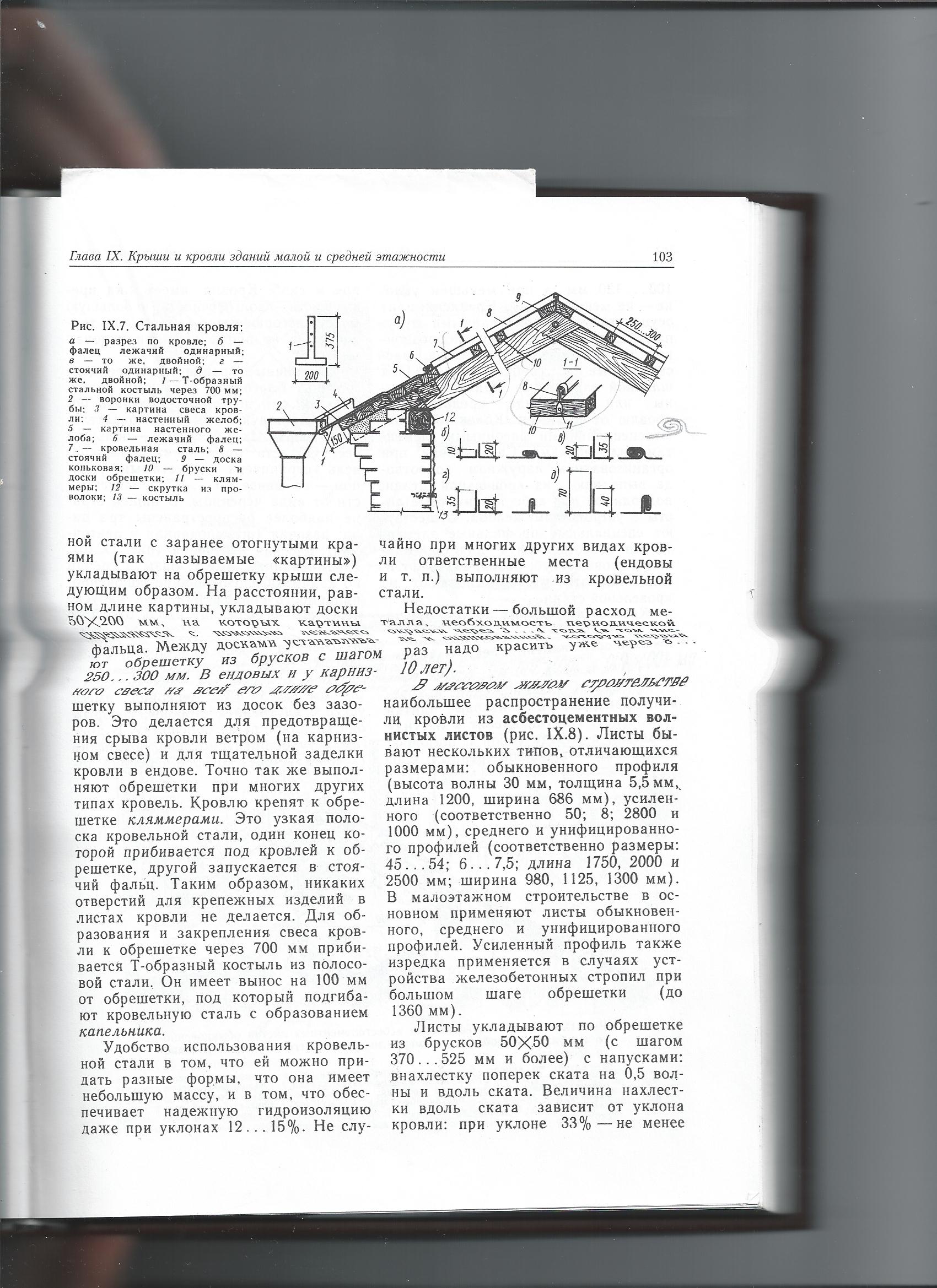

- Металлическая кровля выполняется из оцинкованных или черных листов кровельной стали стандартных размеров. Кровельная сталь имеет небольшую массу, обеспечивает надежную гидроизоляцию даже при уклонах 12-15%. Недостатки - большой расход металла, необходимость периодической окраски. Применяется при уклоне больше 8 град, принимает различные формы крыш.

- кровли из Волнистых асбестоцементных листов наибольшее распространение получили в массовом жилом строительстве. Разделяются на несколько типов. В малоэтажном строительстве применяются листы обыкновенного, среднего и унифицированного профилей (усиленного - редко). Преимущества: долговечность, пожаробезопасность, экономичность. Применяется при уклоне больше 15 град.

- Кровлю из плоских асбестоцементных листов устраивают по сплошной или разреженной обрешетке из досок. Применяют одновременно и краевые, фризовые и коньковые плитки. Кровля долговечная, имеет небольшую массу, негорючая; однако она трудоемка и не применима при уклонах менее 30 град.

- Черепичные кровли наиболее долговечны. Благодаря большому разнообразию они позволяют получать богатую цветовую гамму и выразительность форм. Их недостаток - большой вес. Область применения ограничена допустимым уклоном - 30-45 град. В нашей стране наиболее распространены пазовая штампованная и ленточная, плоская ленточная.

- кровлю из естественного шифера выполняют так же, как кровлю из плоских асбестоцементных плит, прибивая гвоздями к обрешетке. Размеры кровли разнообразны.

- кровли из рулонных материалов в скатных крышах применяют в основном для хозяйственных построек. Их делают из толя и рубероида. При уклоне более 15 град - в два слоя, при меньшем уклоне - в три. В зависимости от уклона и материала кровель применяют мастики с разными свойствами по тугоплавкости и морозостойкости.

- декоративны кровли из бронированных рубероидных плиток, покрытых цветной минеральной крошкой, впресованной в покровный битумный слой.

- тесовые, гонтовые кровли применяют в районах богатых лесом, в малоэтажном строительстве. уклон не ниже 50 град.
