Лабораторная работа № 1. "Определение плотности влажного грунта и плотности влажности сухого грунта на приборе н.П. Ковалёва".

Цель работы: Определение плотности влажного грунта и плотности сухого грунта на приборе Н.П. Ковалева

Оборудование: Прибор Н.П. Ковалева состоит из двух основных частей (рис. 1): Поплавка с трубкой и сосуда. На трубке нанесены четыре шкалы, показывающие плотность грунтов. Шкала ”ВЛ” служит для определения плотности грунтов от 1,20 до 2,30 г/см³. Остальные три шкалы ”Ч”, ”П”, ”Г” служат для определения плотности сухих грунтов: черноземных “Ч”‚ песчаных ”П” и глинистых ”Г” от 1,00 до 2,20 г/см³.

К вспомогательным принадлежностям прибора относятся: режущий стальной цилиндр (режущее кольцо) вместимостью 200 см³, насадка для срезания отобранной кольцом пробы, нож для срезания отобранной кольцом пробы, ведро-футляр с крышкой замками.

Проверка прибора. В нижнюю честь поплавка устанавливают пустое режущее кольцо. К поплавку с помощью трех замков присоединяют сосуд, и поплавок с сосудом погружают в воду, налитую в ведро-футляр.

Порядок работы: Правильно уравновешенный прибор погружается в воду до начала шкалы “ВЛ”, нанесенной на трубке, т.е. показания =1,20 г/см³. При отклонениях уровня воды в ту или другую сторону прибор должен быть отрегулирован тарировочным грузом (металлическими пластинками), находящимся в нижней крышке поплавка.

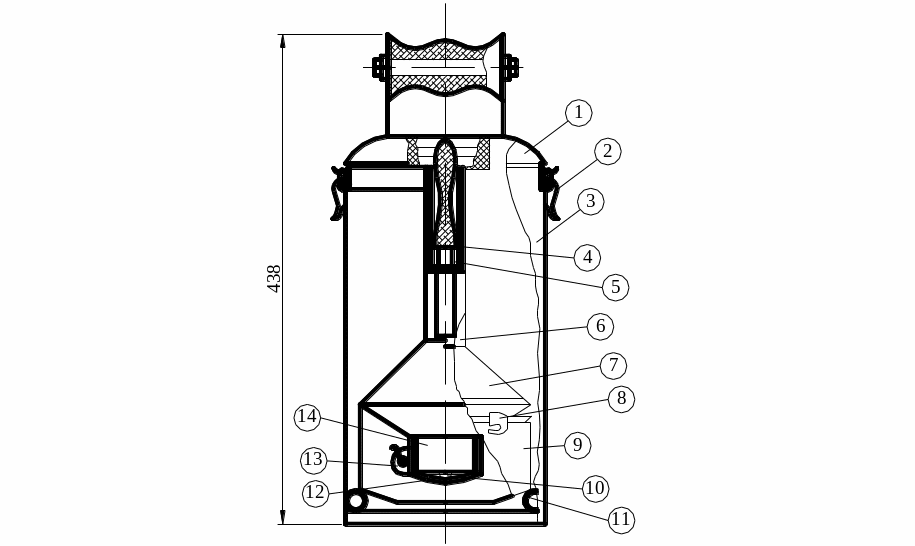

Рис.1. Прибор Н.П. Ковалёва: 1 – крышка прибора; 4 – приспособление для отбора проб режущим кольцом; 5 – нож; 6 – трубка со шкалами “ВЛ”, ”Ч”, ”П”, ”Г”; 7 – поплавок; 8- замки сосуда; 9 – сосуд; 10 – тарировочный груз (пластинки); 11 – резиновый шланг; 12 – нижняя крышка; 13 – замки поплавка; 14 – режущее кольцо (цилиндр) с нижней крышкой.

Подготовка пробы. Пробу грунта берут грунтоносом — режущим кольцом. Для этого на месте испытания выравнивают площадку и при помощи насадки погружают режущее кольцо до полного заполнения его вместимостью 200 см³. По мере погружения режущего кольца ножом удаляют грунт. Когда кольцо будет заполнено грунтом с избытком на 3–4 мм, его извлекают, защищают нижнею и верхнюю поверхности, очищают от налипшего грунта.

Ход работы. Работу выполняют в три приёма:

1. Определяют плотность влажного грунта по шкале ”ВЛ”;

2. Определяют плотность сухого грунта по одной из трёх шкал ”Ч”, ”П”, ”Г”;

3. Рассчитывают природную влажность.

Технические характеристики:

1.	Внутренний диаметр режущего кольца , мм	70±0,5
2.	Высота режущего кольца , мм	52±0,5
3.	Объем режущего кольца , см3	200±5
4.	Вес балансирного конуса , г	76±1
5.	Угол конуса, град	30±30
6.	Высота конуса , мм	25±1
7.	Расстояние до риски , мм	10±0,5
8.	Объем пробы грунта , см3	100,00 ±0,17
9.	Диапазон измерения плотности грунтов, г/см3	1,4 ....2,2
10.	Диапазон измерения плотности сухих грунтов, г/см3	1,2 ....2,2
11.	Диапазон расчета влажности , %	3....40
12.	Пределы допускаемой погрешности в реальных условиях , г/см3	±0,022
13.	Цена деления , г/см3	0,01
14.	Габаритные размеры прибора в сборе, мм	465х191
15.	Масса прибора в сборе , кг	4,2
