Министерство образования и науки Российской Федерации Федеральное агентство по образованию Государственное образовательное учреждение высшего профессионального образования
Южно-Российский государственный технический университет (Новочеркасский политехнический институт)
|
Кафедра теоретических основ электротехники
Линейные электрические цепи однофазного синусоидального тока
СБОРНИК индивидуальных заданий по дисциплине «Электротехника и электроника»
Новочеркасск 2006
УДК 621.307 (076.5)
Рецензент канд. техн. наук В.И. Рожков
Составили: Артюхова И.И., Кудрявцева Л.Г., Наталевич К.В.
Линейные электрические цепи однофазного синусоидального тока: Сб. индивидуальных заданий по дисциплине «Электротехника и электроника»/Юж.–Рос. гос. техн. ун–т. Новочеркасск: ЮРГТУ, 2006, 19 с.
В сборник включены три задачи по расчёту однофазных цепей синусоидального тока. Выполнение задания иллюстрируется примерами расчёта с подробными комментариями.
Предназначен для студентов всех неэлектротехнических специальностей, изучающих дисциплину «Электротехника и электроника».
©Южно-Российский государственный технический университет, 2006
©Артюхова И.И., Кудрявцева Л.Г., Наталевич К.В., 2006
Пояснения к выбору исходных данных и метода расчета для задач №1 и №2.
Вариант задачи, исходные данные и метод расчета определяется индивидуально для каждого студента по шифру, задаваемому преподавателем:
Например-1.АВ.12, где: 1 – номер задачи;
А – величины, подлежащие определению;
В – метод расчета (с помощью эквивалентных преобразований и векторной диаграммы);
12 – номер варианта
Задача №1

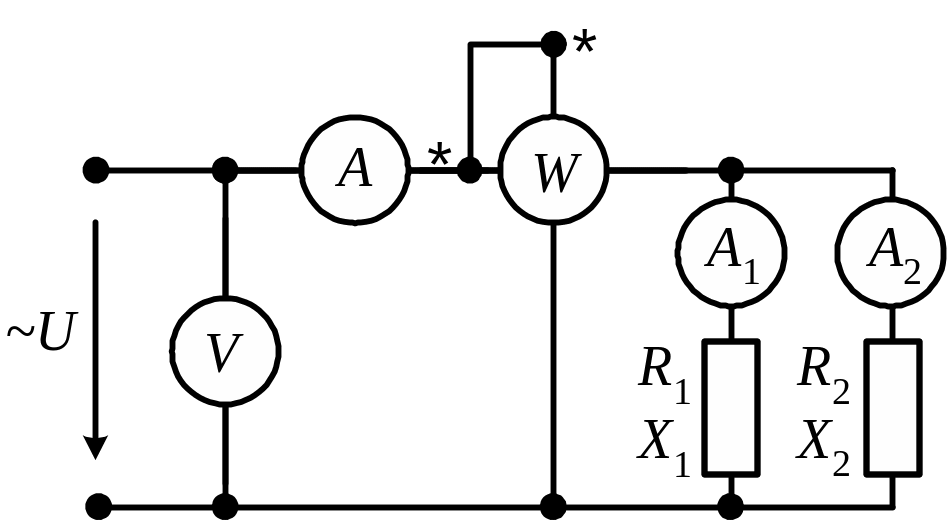

Для схемы, изображенной на рис. 1.1, определить показания приборов (приборы идеальные RV ® ¥, RA ® 0) и построить в масштабе векторную диаграмму токов и напряжений. Записать выражения для мгновенных значений токов и напряжения, приложенного к цепи при . x2 – емкостное сопротивление.
Таблица №1.1
№ варианта к задаче №1 |
Определить показания приборов |
Метод расчёта |
I, А |
R1, Ом |
x1, Ом |
R2, Ом |
x2, Ом |
|||
А |
Б |
В |
Г |
|||||||
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
Вольтметра V, амперметра A |
Ваттметра P, Амперметра |
С помощью эквивалентных преобразований и векторной диаграммы |
Комплексным методом |
2 3 4 5 6 2 3 4 5 6 2 3 4 5 2 2 |
2 3 4 5 6 2 3 4 5 6 2 3 4 5 3 6 |
4 4 4 4 3 3 3 3 8 8 8 8 6 6 4 8 |
2 3 2 3 4 5 4 5 2 3 2 3 4 5 8 4 |
-5 -6 -5 -6 -2 -3 -2 -3 -3 -4 -3 -4 -5 -6 -6 -3 |
|
Рис. 1.1. |
|
