27. Оптимизационные задачи эргономики.

Эти задачи рассматриваются как задачи согласования эргономических характеристик аппаратно-программных средств АСОИУ с инженерно-психологическими характеристиками человека-оператора.

Устр-во

отображения инф-ии

Человек-оператор

Вход

Вход

1. Определенные размеры символов на экране.

Символы на экране должны быть легко различаемы с рабочего расстояния наблюдения за экраном.

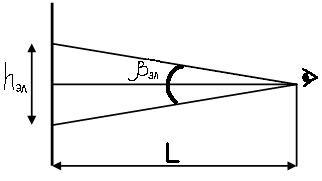

β _эл – угловой размер элемента или символа по высоте на рабочем расстоянии.

β_эл=α_эл∙m,

где m-число пикселов в символьной строке по высоте

α_эл- коэффициент остроты зрения оператора

h_эл=2Ltg(β_эл/2) – угловой размер

b_эл=(h_эл∙n)/m – линейный размер,

где n-число пикселов по ширине символа

(2:3 – оптимальное соотношение ширины букв к их высоте)

h_c=h_эл+h_n – межстрочный промежуток

b_c=b_эл+b_n – межбуквенный промежуток,

где h_эл≈h_n и b_n=(0,3-0,6) ∙ b_эл

2. Информационная ёмкость экрана.

Информационная емкость экрана: H = N∙M

; ;

где N =(0,6 – 0,75) ∙(B/b_c) – текстовые строки

M =0,5 ∙(A/h_c)– текстовые столбцы

A и B – размеры экрана

Объем информации, представленный на экране должен быть рассчитан на возможность его приема человеком – оператором.

3. Выбор поля зрения оператора.

Для качественного выполнения операций используется поле ясного зрения:

γ₁ = 16^о - 20^о (по горизонтали)

γ₂ = 12^о - 15^о (по вертикали)

4. Расстояние до экрана.

; , где a и b – размеры экрана

5. Эргономический размер экрана.

Диагональ	Размер изображения		Разрешение
	по горизонтали	по вертикали	max	min
19	355 – 365	267 – 275	1600 x 1200	1280 x 1024
21	396 – 406	298 – 306	1600 x 1200	1280 x 1024
24	436 – 447	328 – 336	1900 x 1200	1600 x 1200

6. Яркость экрана.

Яркость экрана - это величина, характеризующая интенсивность излучения пиксела или экрана в целом, при воздействии которого на зрительный анализатор человека возникает ощущение светлости. [кд/м²]

min порог – 10^-6

max порог - 10⁶

нормальная яркость – 10 – 10³ [кд/м²]

7. Контрастность.

Контрастность – это отношение самого яркого и самого темного участка экрана.

К_пр=(L_ф – L_об)/L_ф – прямой контраст (темный объекты на ярком фоне)

К_об=(L_об – L_ф)/L_об – обратный контраст (яркие объекты на темном фоне)

8. Частота регенерации изображения.

Для ЭЛТ: F_кчм = 14 – 70 Гц – критическая частота мерцания

F_опт = 17 – 100 Гц – оптимальная частота мерцания

Мерцание изображения зависит от мерцания лампы подсветки(F_млп=290-300 Гц).

9. Время отклика экрана.

Время отклика экрана – это время, которое затрачивает пиксел, чтобы перейти из активного(белого) состояния в бездействующее(черное) и обратно[мс]. Чем меньше это время, тем лучше воспринимается динамическая информация на экране.
