Влажный воздух.

O₂ N₂ CO₂ Ar H₂O

Влажный воздух = сухой воздух + пары Н₂О

Закон Дальтона:

Парциальное давление компонента – это давление, которое имел бы компонент, если бы занимал весь объем.

Параметры влажного воздуха.

1) абсолютная влажность численно равна массе пара в 1 м³ влажного воздуха.

, max значение имеет при параметрах насыщения.

2) относительная влажность – отношение действ. абсолютной влажности к ее максимальному значению при той же t смеси.

- давление насыщения

(R, T) = const

3) влагосодержание – это отношение массы водяного пара к массе сухого воздуха.

, Р –общее давление смеси.

4) температура точки россы – это t, при которой влажность воздуха достигает температуры насыщения, и водяной пар будет конденсироваться.

5) теплоемкость смеси:

,

-обладает свойствами аддитивности

6) энтальпия влажного воздуха:

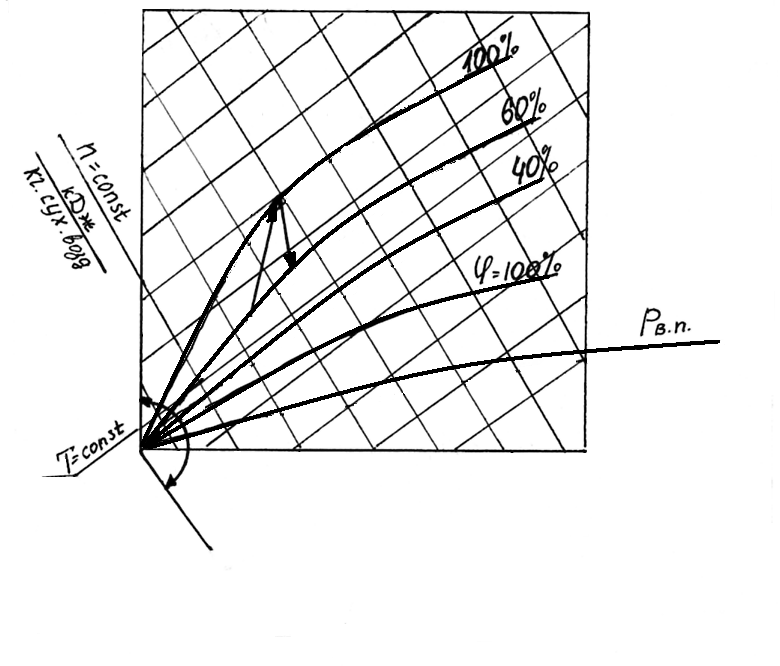

Лекция №8

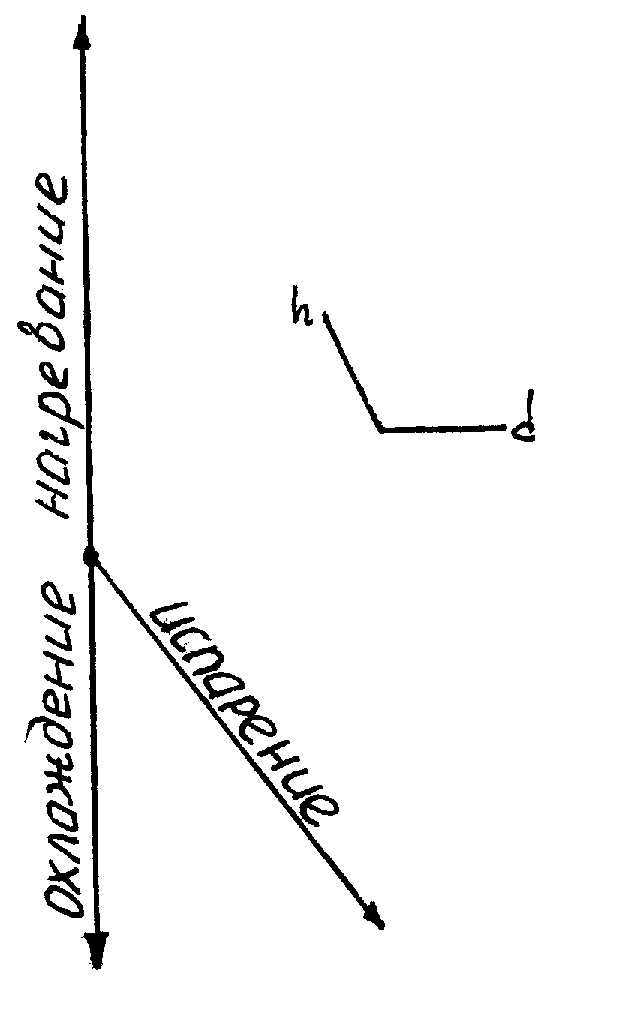

Е сли  - процесс сопровождается увеличением температуры.

 - относительная влажность воздуха

d - влагосодержание воздуха.

Р_в.п. – абсолютная влажность.

Цикл энергетических установок.

Циклы – совокупность отдельных процессов, в результате которых система приходит в исходное состояние.

Разлючают:

Прямые – в результате работа отводится.

Обратные – работа затрачивается.

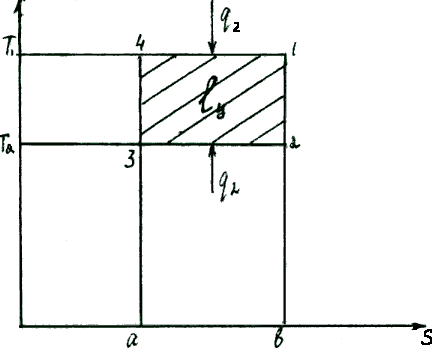

Эталоном цикла является цикл Карно. КПД наибольшее.

4-1 – подвод теплоты,

1-2 – расширение,

2-3 – отвод теплоты,

3-4 – сжатие.

 - прямой цикл,

 - обратный цикл.

q₁ – подводимая теплота,

q₂ – отводимая теплота.

ℓ_ц – работа цикла

Подвод и отвод теплоты – изотермические процессы расширения и сжатия – обратные адиабатические.

, так как и

Термическое КПД цикла Карно не зависит от природы раб. тела, а зависит от температурного уровня его осуществления (Т₁ и Т₂)

Термическое КПД цикла Карно является наибольшим по сравнению с другими возможными циклами, осуществляющимися в том же диапазоне температур.

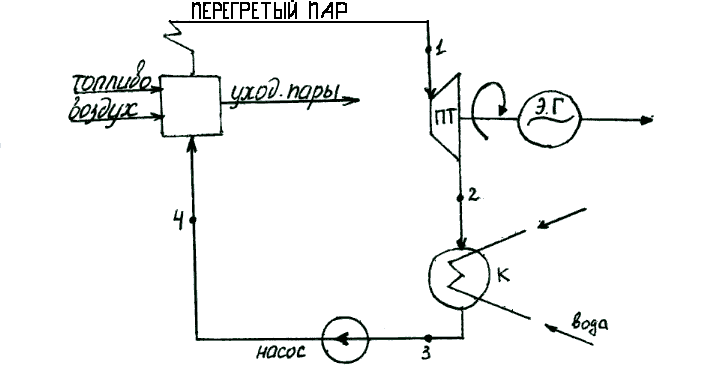

Паротурбинная установка пту.

ПГ – парогенератор

К – конденсатор

В результате сгорания топлива образуется продукт сгорания.

Полученный пар двигают паровые турбины.

Процесс расширения (р.р.) (с.р.)

турбина

решетка (с.р.)

Сопловая неподвижная рабочая решетка (р.р.)

Механическая работа в виде вращения вала.

ЭГ – электрогенератор, в нем происходит механическая работа. Отработанный пар поступает в конденсатор.

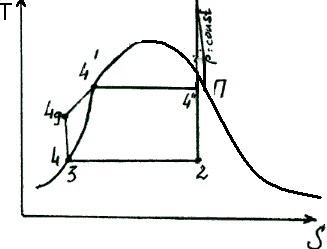

Цикл Ренкина – изотермический подвод и отвод теплоты не возможен на практике.

4 -4’-1 – парообразование;

4’’ – сухой насыщенный пар;

4-1 – перегрев пара.

Способ повышения КПД.

1. Понижение конечных параметров, повышение начальных.

2. Регенеративный подогрев воды частично отработавшим в турбине паром.

Промежуточный перегрев пара.

Путем комбинирования ПТУ с ГТУ создают парогазовые установки (ПГУ).
