Приложение б к лабораторной работе «Физические величины, определяющие вариабильность аэродинамических свойств зернового материала» Весы электронные лабораторные mw-тип
Весы выполняют следующие основные функции:
- определение веса груза;
- подсчет числа одинаковых частиц в пробной партии по их весу;
- автоматическая установка нуля;
- выборка веса тары;
- подключение к внешнему устройству.
В таблице Б.1 показан общий вид весов электронных лабораторных MW-ТИП.
Таблица Б.1 – Назначение клавиш весов электронных лабораторных MW-ТИП
Клавиша |
Функция |
ZERO (НУЛЬ) |
Установка нуля в случае дрейфа |
TARE (ТАРА) |
Выборка веса тары |
SET (ПОЛОЖИТЬ) |
Измерение штучного веса образцов по их количеству |
MODE (РЕЖИМ) |
Переключение режимов работы (взвешивание или счет) |
Таблица Б.2 – Указатели дисплея весов электронных лабораторных MW-ТИП
Указатель |
Функция |
ZERO (НУЛЬ) |
Указывает на нулевой вес. Если на платформе находится груз, указатель гаснет. |
TARE (ТАРА) |
Включен в режиме выборки веса тары. |
P.C.S. (штук) |
Рабочий режим счета. |
g (грамм) |
Рабочий режим взвешивания. |
Установка весов, подготовка к работе и порядок работы
1) При эксплуатации весы устанавливают на ровную неподвижную поверхность. Горизонтальность весов регулируют вращением винтовых опор весов 7 (рис. Б.1) и контролем положения воздушного пузырька в ампуле уровня 2. Весы выровнены, когда пузырек находится в центре черного кольца ампулы.
2) Перед включением весов платформа должна быть пустой.
3) Необходимо проверить соответствие позиции переключателя на адаптере постоянного тока напряжению в сети. Используется только адаптер с выходом 12V/300mA, входящий в комплект весов. Необходимо вставить вилку адаптера в сеть, а штекер – в адаптерный разъем.
4) Включите питание, нажав выключатель справа. После прохождения теста (7-кратное высвечивание всех индикаторных сегментов) на дисплее устанавливается нулевое показание в режиме взвешивания.
5) Весы следует прогреть в течение 30 минут.
6) УСТАНОВКА НУЛЯ: В случае дрейфа показаний по какой-либо причине при пустой платформе нажмите клавишу ZERO. Указатель «НУЛЬ» должен включиться.
7) Весы могут использоваться в двух режимах работы: взвешивающем и счетном. Во взвешивающем режиме включен указатель дисплея «g», а в счетном – «P.C.S.». После включения весов автоматически устанавливается режим взвешивания.
8) ОБЫЧНОЕ ВЗВЕШИВАНИЕ: Проверьте установку нуля при пустой платформе. Положите груз на платформу. Считайте показания и уберите груз с платформы.
9) ВЗВЕШИВАНИЕ С ИСПОЛЬЗОВАНИЕМ ТАРЫ: Проверьте установку нуля при пустой платформе. Положите тару на платформу. После стабилизации показаний (1-3 с) нажмите клавишу TARE. Включатся указатели НУЛЬ и ТАРА. Положите груз в тару. Индикатор покажет вес нетто груза. Если убрать груз из тары, показание индикатора обнулится. А если убрать все с платформы, индикатор покажет вес тары со знаком минус. Для обнуления индикатора и прекращения работы с тарой нажмите вновь клавишу TARE; указатель ТАРА погаснет.
ПРИМЕЧАНИЕ: сумма веса груза и тары не должна превышать наибольший предел взвешивания.

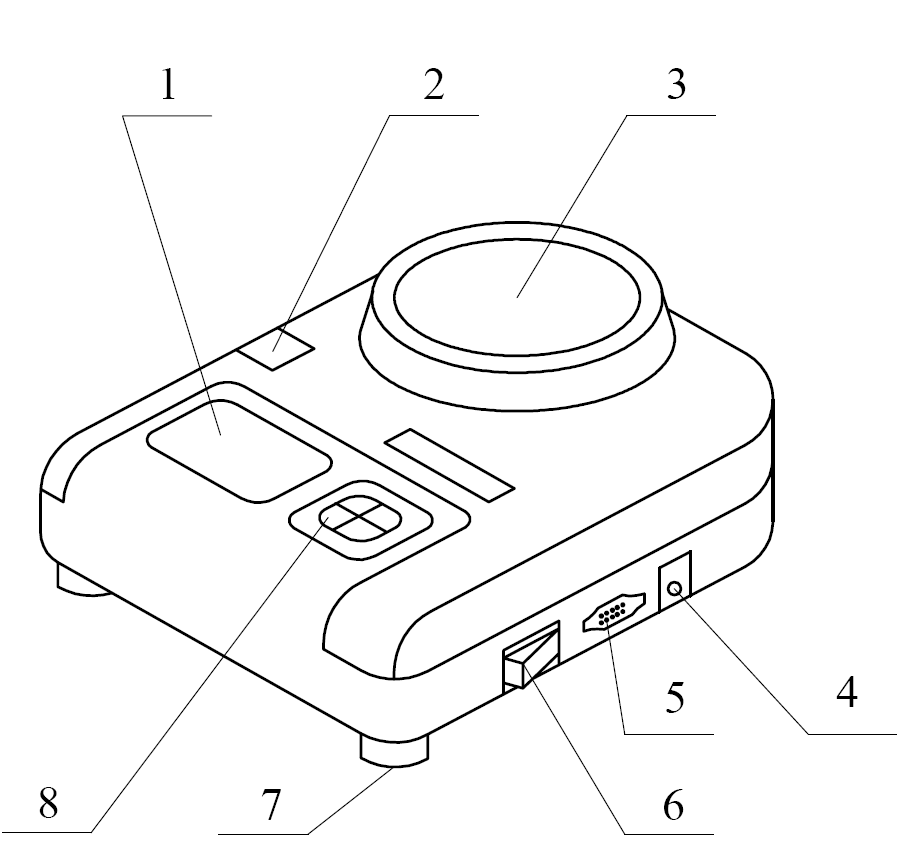

1 – дисплей; 2 – уровень; 3 – платформа; 4 – адаптерный разъем; 5 – интерфейсный разъем; 6 – сетевой выключатель; 7 – регулировочный винт; 8 – клавиатура
Рисунок Б.1 – Общий вид весов электронных лабораторных MW-ТИП
