4. Изготовление
Изготовление многоэмиттерного транзистора ненамного сложнее изготовления обычного транзистора. Области базы и коллектора образуются для многоэмиттерного транзистора ( НО) аналогично обычному биполярному транзистору, и только на этапе последней (эмиттерной) диффузии создается не одна, а несколько областей эмиттера. Такой прибор компактнее, чем диодная сборка и два диода смещения, площадка кристалла уменьшается, что приводит к удешевлению •схемы.

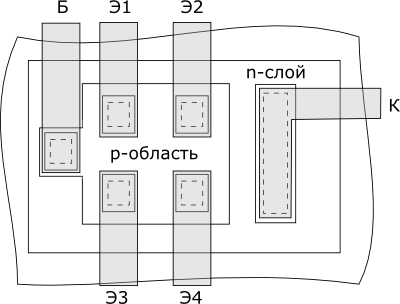

Рисунок 4.1 Многоэмиттерный транзистор
МЭТ и МКТ могут изготавливаться в металлических, керамических или пластиковых корпусах. Их также изготавливают по методу диффузии донорных и акцепторных примесей в исходный полупроводник (планарная технология) (толщина транзистора менее 0.1 мкм, а линейные размеры эмиттера и коллектора 10-15 мкм).
Заключение
МЭТ и МКТ очень широко используются в интегральных схемах. Очень широкое применение МЭТ получили как входные элементы ТТЛ-логики, т. к. эмиттеры расположены таким образом, что прямое взаимодействие между ними исключается, благодаря чему эмиттерные переходы можно рассматривать как параллельно включенные диоды. Хоть ТТЛ-логика достаточно распространена и имеет неплохие показатели по дешевизне, помехоустойчивости и быстродействию, но она уже устарела. Многоэмиттерные транзисторы используются только в интегральных схемах. МКТ используют для создания логических схем с инжекционным питанием (интегральная инжекционная логика).
