где b_гр — ширина груза в месте опоры, мм; h_о — высота поперечной подкладки, мм.

В Технических условиях установлены также наибольшие допускае­мые нагрузки на поперечные балки четырехосных полувагонов и наи­большие изгибающие моменты в рамах четырехосных платформ и полу­вагонов (табл. 1.10; 1.11).

При размещении груза в полувагонах равномерно распределенная нагрузка на крышку люка не должна превышать 6 тс (58,8 кН). Допуска­емая сосредоточенная нагрузка на крышку люка полувагона установле­на Техническими условиями.

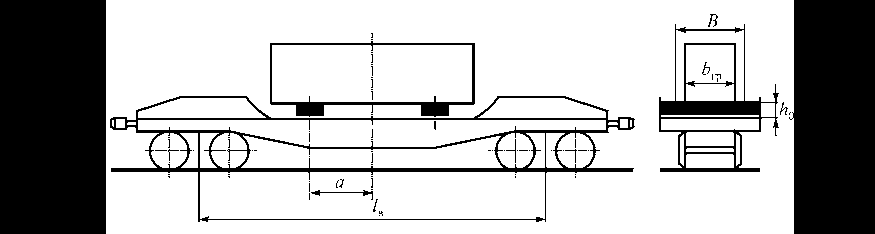

Рис. 28.4. Схема расположения поперечных подкладок на платформе

Выход груза за пределы концевой балки полувагонов и платформ не должен превышать 400 мм.

Борта платформ, люки и двери полувагонов должны быть закрыты и заперты на запоры. При погрузке грузов, не размещающихся в пре­делах пола платформ или полувагонов, торцевые борта платформы могут быть откинуты на кронштейны, а торцевые двери полувагона — откры­ты и закреплены. Груз не должен опираться на откинутые борта плат­форм. При перевозке таких грузов на платформах с открытыми секци­ями боковых бортов последние должны быть закреплены за кольца, имеющиеся на продольных балках. В случае отсутствия колец все про­тивоположные секции бортов грузоотправитель обязан увязать прово­локой, которая пропускается под платформой ниже уровня боковых и хребтовых балок.

5. Требования к размещению и креплению длинномерных грузов

Длинномерные грузы, т.е. грузы, выходящие за пределы концевой балки вагонов более чем на 400 мм, перевозят на сцепах с опорой на один (рис. 28.5, а) или два вагона (рис. 28.5, б, в).

Сцепы формируют из вагонов одного типа. Разница по высоте меж­ду продольными осями автосцепок смежных вагонов сцепа до погруз­ки не допускается, так как может произойти саморасцеп вагонов.

Рис. 28.5. Расстояния между концами грузов на платформах прикрытия

Для размещения и крепления груза на каждом грузонесущем вагоне сцепа устанавливают турникетные опоры (турникеты). Турникет со­стоит из нижней, промежуточной и верхней рам, боко-вых скользунов, подпятника, шкворня, продольных и поперечных упоров. Промежуточ­ная и верхняя рамы имеют наклонные и горизонтальные поверхности скольжения. Нижняя рама крепится жестко с платформой с помощью продольных и поперечных упоров. Верхняя рама имеет устройство для размещения и крепления груза. Для транспортировки на сцепе длинно­мерного груза с опорой его на два вагона могут применяться подвиж­ные и неподвижные турни-кеты. В подвижном турникете имеется прорезь для продольного перемещения шкворня. При погрузке груза на турни­кет шкворень должен находиться в центре прорези. Длинномерный груз размеща-ют на турникетах так, чтобы центр массы располагался в верти­кальной плоскости, проходящей через продольные оси платформ сцепа. Масса груза не должна превышать грузоподъемность турникета.

При погрузке длинномерного груза с опорой на одну четырехос-ную платформу и расположении общего центра массы груза в вертикальной плоскости, в которой находится поперечная ось вагона, допускаемую массу груза устанавливают в зависимости от его длины и типа рессор­ного подвешивания платформы.

При перевозке груза на сцепе с опорой на два вагона крепление груза (растяжки, стойки, борта и др.) не должно препятствовать переме­щению вагонов сцепа относительно груза при проходе кри-вых участков пути. Устройства, предохраняющие груз от попереч-ных смещений и оп­рокидывания, следует размещать на обоих грузо-несущих вагонах в плос­кости расположения опор.
