4 Анализ технологического процесса
4.1 Разработка функциональной, технологической и операторной схем производства
Функциональная схема производства ШПЦ приведена на рисунке 1.
шлак в сырьевом бункере |
|
и |
|
|
|
|
дробление |
|
|
|
|
сортировка |
||
|
||
помол |
||
|
||
вылеживание |
||
|
||
обжиг |
||
|
||
г ипс в сырьевом бункере |
помол |
|
|
|
|
|
складирование цемента |
|
|
|
|
|
Рисунок 1 – Функциональная схема получения ШПЦ

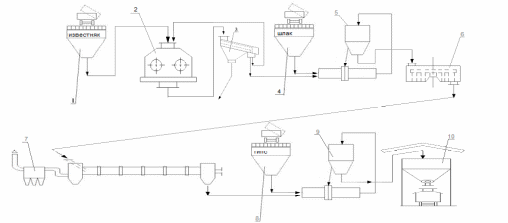

Технологическая
схема производства ШПЦ приведена на
рисунке 2.
Рисунок 2 – Технологическая схема получения ШПЦ
Известняк в сырьевом бункере; 2 – валковая дробилка; 3 – грохот сортировочный; 4 – шлак в сырьевом бункере;
5 – сепараторная мельница; 6 – смесительный аппарат; 7 – вращающаяся печь; 8 – гипс в сырьевом бункере;
9 – сепараторная мельница; 10 – цемент на складе готовой продукции.

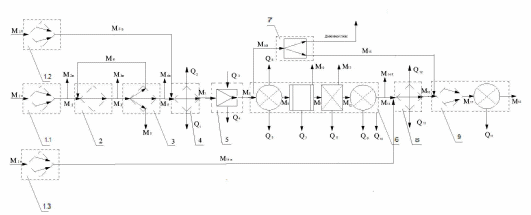

Операторная схема производства ШПЦ приведена на рисунке 3.
Рисунок 3 – Операторная схема получения ШПЦ
4.2 Разработка технологического регламента
Таблица 1 – Регламент технологического процесса (производства ШПЦ)
Технологический передел, процесс и его содержание, аппарат |
Количественные характеристики параметров процесса |
Операторы |
Материальные и энергетические потоки
ъ
|
1. Складирование извест- няка, процесс механиче- ский – загрузка и выдача материала с частичным усреднением зернового состава; технологическое оборудование – сырьевой бункер
|
Характеристика известняка: наиболь-шая крупность кусков – 800-850мм; наименьшая крупность кусков – 100 мм; плотность в куске – 2600 кг/м3; плотность насыпная – 1450 кг/м3; влажность породы – 5 %;, прочность на сжатие – 25 МПа; содержание СаСО3 ≥ 95 %
|
|
М1 – количество известня-ка, поступающего в сырье- вой бункер; М2 - количество известня- ка, выходящего из бункера; М2п – механические потери в питателе и транспорти- рующем устройстве;
|
1.2Складирование шлака, процесс механический - загрузка и выдача материала с частичным усреднением зернового состава; технологическое оборудование – сырьевой бункер
|
Характеристика шлака: шлак получен полусухой грануляцией, Обычно в состав доменных шлаков входят оксиды CaO, Si02, А1203, MgO, FeO и сернистые соединения CaS, MnS, FeS, а иногда Ti02 и соединения фосфора. Преобладающими в доменных шлаках являются CaO, Si02, A1203 и отчасти MgO, суммарное содержание которых достигает 90-95%.
|
|
М1б – количество шлака, поступающего в сырьевой бункер
|
Технологический передел, процесс и его содержание, аппарат |
Количественные характеристики параметров процесса |
Операторы |
Материальные и энергетические потоки
ъ
|
|
|
|
|
1.3Складирование гипса, процесс механический – загрузка и выдача материала с частичным усреднением зернового состава; технологическое оборудование – сырьевой бункер
|
Характеристика гипса: количество гипса в цементе нормируется по содержанию SO3. В обычных цементах оно должно быть не менее 1,0 и не более 3,5%, а в высокопрочных и быстротвердеющих - не менее 1,5 и не более 4,0%.
|
|
М1в – количество гипса, поступающего в сырьевой бункер
|
2. Дробление известняка; процесс механический- измельчение раздавливанием и истиранием; аппарат – валковая дробилка |
Наибольшая крупность загружаемых кусков – 300 мм; фракция известняка по требованиям к загрузке известеобжиго- вой печи – 50-100 мм |
|
М3 – количество выходя-щего из дробилки извест- няка; М4 – возврат известняка после сортировки; М3п – механические потери известняка при транспор- тировании и в аспирацион- ных устройствах. |
3. Сортировка известняка по крупности; процесс |
Зерна известняка более 100 мм возвращаются на домол |
|
М4 – количество верхнего отсева; |
механический – разделе- ние смеси зерен на фрак- ции просеиванием сквозь сита; аппарат – качаю- щийся грохот |
|
|
М5 – нижний отсев (отходы); М6 – выход деловой (рабочей) фракции; М6п – механические потери при грохочении и тарнспортировании; М6б – количество шлака выходящегоиз бункера |
Технологический передел, процесс и его содержание, аппарат |
Количественные характеристики параметров процесса |
Операторы |
Материальные и энергетические потоки
ъ
|
4.Помол шлама; процесс механический- измельчение ударами и истиранием; аппарат -сепараторная мельница замкнутого цикла |
Получаемый глиняный шлам с влажностью 60-70% подают в сырьевую мельницу, где он размалывается совместно с раздробленным известняком и шлаком.
|
|
М7 – количество шлама, выходящего из мельницы
|
5.Вылеживание шлама, аппарат – шламбассейны, процесс - гидромеханический |
В вертикальных бассейнах шлам перемешивается сжатым воздухом, а в горизонтальных - механическим путем и сжатым воздухом. Перемешивание предотвращает возможность осаждения шлама и позволяет достичь полной его гомогенизации. При использовании сырьевых компонентов, имеющих постоянный химический состав, корректирование шлама производят не в вертикальных, а непосредственно в горизонтальных бассейнах большой емкости. |
|
М8 – количество шлама, выходящего из смесительных силосов, готового для обжига;
|
Продолжение таблицы 1
Технологический передел, процесс и его содержание, аппарат |
Количественные характеристики параметров процесса |
Операторы |
Материальные и энергетические потоки
|
6. Обжиг шлама – Вращающаяся печь, совокупность процессов |
Печь, установленная под углом 3…4 к горизонту, имеет частоту вращения 0,5…1,5 мин-1. Вращающиеся печи в основном работают по принципу противотока. |
|
|
6.1 Тепловой процесс: на- грев шлама до тем- пературы обжига |
Температура шлама на входе 100 оС; реакция разложения карбоната кальция при температуре 900°С-1200°С; усвоения извести - при температуре 1300°С - 1450°С происходит частичное плавление материала с образованием жидкой фазы; Зона охлаждения- с температурой 1100°С - 1200°С клинкер выходит из печи, после чего сразу попадает в холодильник.
|
|
М9п – потери в виде выноса пыли из печи; Q1 – количество теплоты на нагрев шлама; Q2 – потеря теплоты с от- ходящими дымовыми газа- ми. |
6.2 Массообменный про- цесс: обезвоживание шлама (испарение во- ды) |
Вначале шлам разжижается, затем комкуется |
|
Q3 – количество теплоты на испарение воды; М9 – количество шлама, поступающее в зону ис- парения; М10 – количество испаренной воды |
Продолжение таблицы 1
Технологический передел, процесс и его содержание, аппарат |
Количественные характеристики параметров процесса |
Операторы |
Материальные и энергетические потоки |
|
|
|
М11 – количество обезво- женного шлама. |
6.3 Химический процесс: получение качественного клинкер(зона усвоения извести) |
.Чтобы поучить качественный клинкер материал должен находиться в зоне определенное время 6-30 мин (время зависит от размера гранул). За это время 3СаО* Аl2О3 и 4СаО*Аl2О3*Fe2O переходит в расплав 2СаО*SiO2. В результате происходит взаимодействие белита 2СаО*SiO2 с СаО и образуется алит 3СаО*SiO2. Содержание свободных оксидов кальция около 1% |
|
Уравнение реакции: 3СаО* Аl2О3 и 4СаО*Аl2О3*Fe2O переходит в расплав 2СаО*SiO2, 2СаО*SiO2 с СаО и образуется алит 3СаО*SiO2 кальция около 1%; Q4 - затраты теплоты на химическую реакцию; М12 - количество получаемого клинкера; М13 - количество летучего СО2 (потери массы). |
6.4 Тепловой процесс: охлаждение выходящего клинкера |
Зона охлаждения- с температурой 1100°С - 1200°С клинкер выходит из печи, после чего сразу попадает в холодильник. В холодильнике клинкер подвергается резкому охлаждению |
|
М14в – количество гипса, выходящего из бункера; М14 – количество клинкера выходящего из вращающейся печи; М14п – механические потери клинкера при транспор- тировании на склад; Q5 – теплота, уносимая клинкером |
Продолжение таблицы 1
Технологический передел, процесс и его содержание, аппарат |
Количественные характеристики параметров процесса |
Операторы |
Материальные и энергетические потоки |
|
|
|
Q6 – потери теплоты в ок- ружающую среду через ог- раждения печного про- странства. |
7. Очистка отходящих из печи газов от пыли; про- цесс гидромеханический; технологическое обору- дование – электрофильт- ры, циклоны, рукавные фильтры, дымососы (от- сасывающие вентилято- ры) |
Концентрация пыли в выбрасываемом в атмосферу газе не должна превышать 30 мг/м3, степень очистки отходящих газов – не менее 99 % |
|
М15 – количество пыли, осаждаемой в пылеосади- тельной системе |
8. Помол клинкера; процесс механический- измельчение ударами и истиранием; аппарат -сепараторная мельница замкнутого цикла |
Полученный клинкер дозируется и отправляется в цементную мельницу. На механизированном шихтовальном дворе складируются также гидравлические добавки и гипс, которые по мере надобности подаются в бункеры цементных мельниц для совместного помола с клинкером.
|
|
М16 – количество ШПЦ выходящего из мельгицы; Q7 – количество теплоты на охлаждение; Q8 – потеря теплоты ШПЦ, за счет транспортировки |
Технологический передел, процесс и его содержание, аппарат |
Количественные характеристики параметров процесса |
Операторы |
Материальные и энергетические потоки |
9. Складирование ШПЦ; технологическое обо- рудование – бункер ШПЦ |
Полученный шлакопортландцемент транспортируется из мельниц пневматическим путем в силосы для хранения |
|
|
9.1 Механический про- цесс – загрузка ШПЦ в складские емкости, вы- грузка в тарнспортные средства с частичным ус- реднением зернового и химического составов |
|
|
М17 – количество ШПЦ на складе |
9.2 Тепловой процесс – самопроизвольное осты-вание ШПЦ на складе |
Температура ШПЦ, отгружаемой в транспортные средства ≤ 50оС |
|
М18 – количество ШПЦ, отгружаемое потребителям со склада; Q9 – потери теплоты ШПЦ при остывании |
